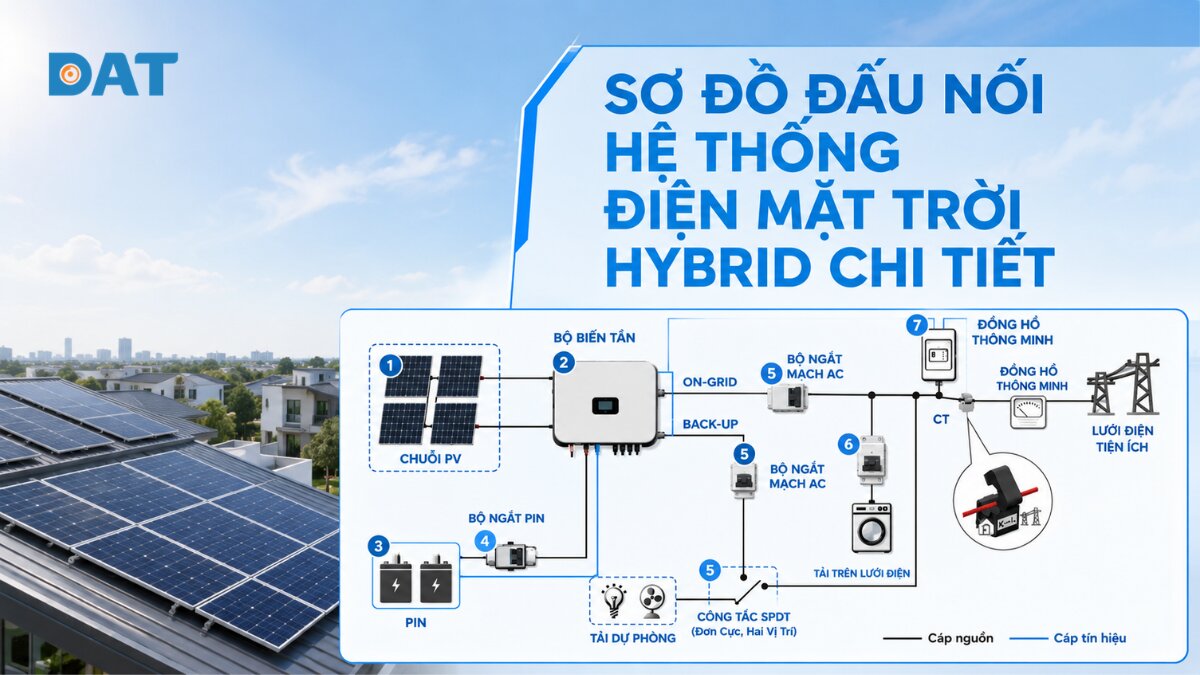

Sơ đồ đấu nối hệ thống điện mặt trời hybrid chi tiết 2026

Sơ đồ đấu nối hệ thống điện mặt trời hybrid gồm các thành phần chính: tấm pin mặt trời nối vào ngõ DC, pin lưu trữ Lithium/Lead-acid nối cổng Battery, tủ điện bảo vệ AC/DC, biến tần Hybrid Inverter kết nối với điện lưới quốc gia và tải tiêu thụ ưu tiên (Backup/Load).

Bài viết hướng dẫn này được đội ngũ kỹ sư điện mặt trời DAT Group phân tích chuyên sâu nhằm cung cấp toàn bộ sơ đồ nguyên lý đấu nối, các quy chuẩn kỹ thuật 4 cổng chức năng trên biến tần hybrid và quy trình thi công an toàn theo tiêu chuẩn quốc tế.

4 thành phần trong sơ đồ đấu nối điện mặt trời hybrid

1. Khối phát điện một chiều (DC Input): Gồm các chuỗi tấm pin quang điện đấu nối tiếp song song, dẫn dòng điện DC qua tủ gom dây và thiết bị chống sét lan truyền, trước khi đưa về cổng MPPT của biến tần.

2. Khối lưu trữ năng lượng (Battery Bank): Gồm các khối pin Lithium LiFePO4, kết nối với cổng Battery của biến tần qua cáp động lực DC và cáp tín hiệu BMS để giám sát tình trạng pin.

3. Khối đấu nối lưới điện (AC Grid Port): Kết nối cổng Grid của biến tần với tủ điện tổng phân phối trong nhà và lưới điện sinh hoạt, thông qua thiết bị đo đếm Smart Meter.

4. Khối tải ưu tiên dự phòng (EPS/Backup Port): Cấp nguồn riêng cho tủ điện phụ phục vụ các thiết bị trọng yếu như đèn chiếu sáng, tủ lạnh, quạt, camera an ninh và hệ thống mạng.

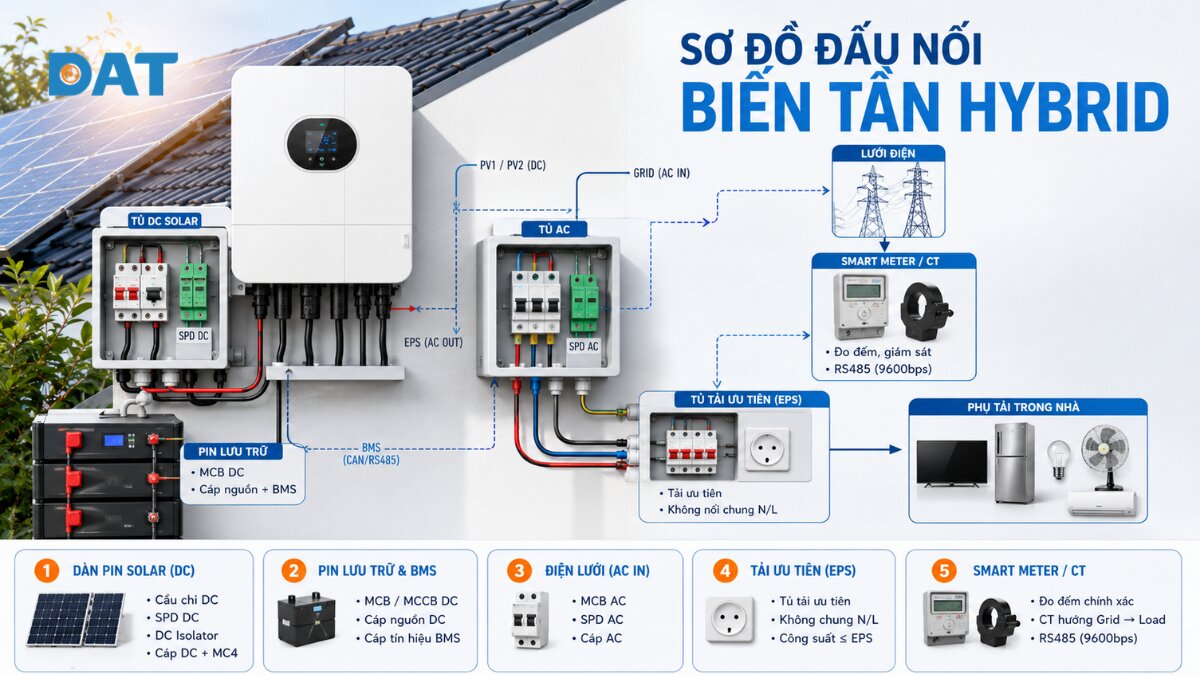

Chi tiết 5 nhánh đấu nối kỹ thuật trên biến tần hybrid

1. Nhánh đấu nối dàn pin mặt trời DC qua tủ bảo vệ chuyên dụng

Dàn pin mặt trời (như tấm pin công nghệ cao LONGi) được kết nối về cổng PV1 và PV2 của biến tần qua tủ điện DC chuyên dụng:

• Mỗi chuỗi pin DC đi qua một bộ cầu chì chuyên dụng gPV 1000V DC (dòng định mức từ 15A đến 20A) trên cả hai cực dương (+) và cực âm (-).

• Lắp đặt thiết bị chống sét lan truyền SPD Type 2 DC (điện áp làm việc cực đại Ucpv 600V - 1000V DC) để xả xung sét xuống hệ thống tiếp địa.

• Trang bị công tắc cách ly DC Isolator để phục vụ việc đóng ngắt cơ khí an toàn khi cần bảo trì biến tần.

• Sử dụng cáp điện mặt trời chuyên dụng H1Z2Z2-K tiết diện 4mm2 hoặc 6mm2 với giắc cắm MC4 bấm kìm chuẩn lực để chống cháy nổ mối nối.

2. Nhánh đấu nối pin lưu trữ Lithium qua cổng nguồn và cáp tín hiệu BMS

• Đường cáp nguồn động lực DC: Sử dụng cáp đồng nhiều sợi bọc cách điện kép tiết diện từ 25mm2 đến 50mm2, kết nối qua cầu dao tự động DC MCB / MCCB có dòng định mức từ 100A đến 160A để bảo vệ chống quá tải và ngắn mạch.

• Đường cáp truyền thông tín hiệu: Sử dụng cáp mạng xoắn đôi chống nhiễu (Cat5e / Cat6) kết nối cổng CAN / RS485 của bộ quản lý pin (BMS) với cổng giao tiếp COM của biến tần. Cáp này giúp biến tần đọc chính xác thông số dung lượng (SOC), điện áp từng cell pin, nhiệt độ và tự động ngắt dòng sạc xả khi có sự cố.

3. Nhánh đấu nối điện lưới quốc gia qua cổng Grid Port và tủ AC

Dây dẫn từ cổng Grid đi qua một Aptomat AC (MCB 2P hoặc 4P) có dòng định mức phù hợp với công suất biến tần (ví dụ: MCB 32A cho hệ 5kW 1 pha, MCB 63A cho hệ 10kW 3 pha). Lắp đặt thiết bị chống sét lan truyền SPD Type 2 AC bảo vệ biến tần khỏi các xung quá áp lan truyền từ lưới điện quốc gia.

4. Nhánh đấu nối tải ưu tiên qua cổng EPS Backup Port

Dây dẫn từ cổng EPS được đấu trực tiếp vào một tủ điện phụ (Tủ tải ưu tiên), tuyệt đối không được đấu chung dây trung tính (N) hoặc dây pha (L) của cổng EPS về lại tủ điện tổng của lưới điện.

Việc đấu nối nhầm lẫn giữa ngõ ra EPS và ngõ vào Grid sẽ làm nổ bo mạch công suất của biến tần ngay khi đóng điện. Tổng công suất của các thiết bị cắm vào tủ tải ưu tiên không được vượt quá công suất định mức ngõ ra EPS của biến tần (thường từ 5,000W đối với hệ 1 pha).

5. Nhánh đấu nối thiết bị đo đếm Smart Meter và biến dòng CT bám tải

Smart Meter / CT phải được lắp đặt ngay tại đầu nguồn điện lưới đi vào nhà, nằm phía trước tất cả các phụ tải tiêu thụ. Chiều mũi tên trên cảm biến biến dòng CT phải hướng chính xác theo chiều dòng điện từ lưới điện EVN đi vào nhà (Grid -> Load).

Smart Meter truyền dữ liệu đo đạc về biến tần qua giao thức RS485 với tốc độ 9600 bps. Nhờ dữ liệu này, biến tần biết chính xác ngôi nhà đang dùng bao nhiêu điện để điều tiết dòng xả từ pin lưu trữ bám sát phụ tải (Zero Export).

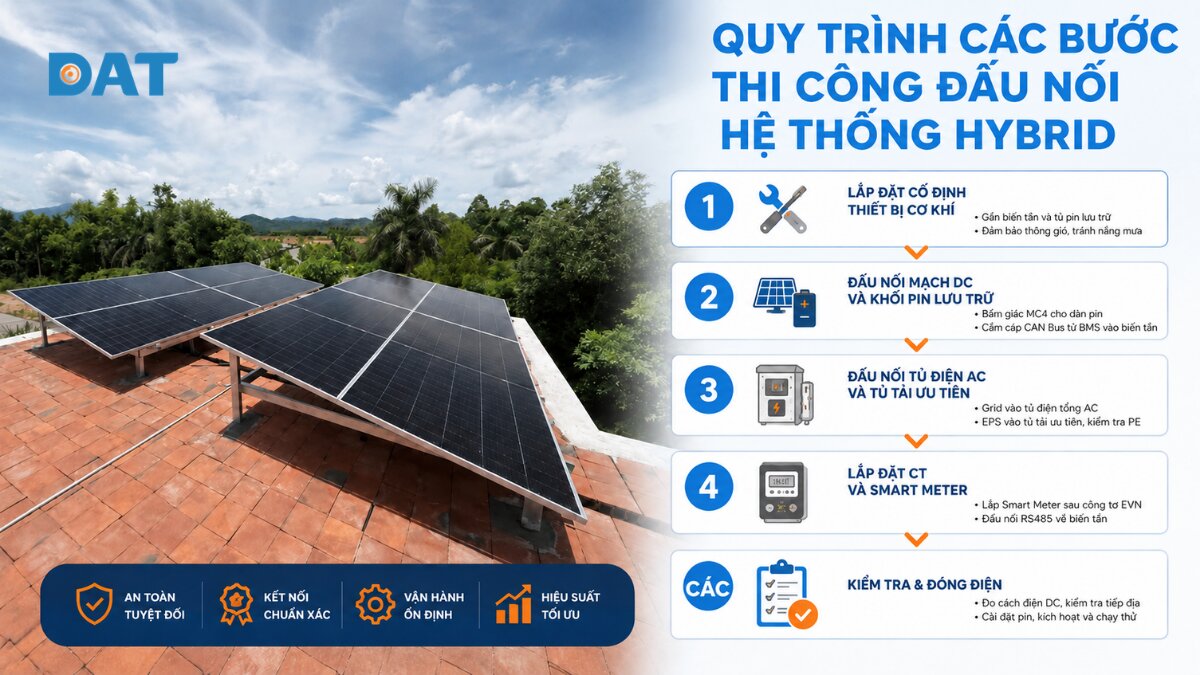

Quy trình 5 bước thi công đấu nối hệ thống hybrid

• Lắp đặt cố định thiết bị cơ khí: Gắn biến tần Solax, Sungrow hoặc GoodWe và tủ pin lưu trữ Lithium lên tường chắc chắn, giữ khoảng cách thông gió tối thiểu 30cm xung quanh thân máy, tránh ánh nắng chiếu trực tiếp và mưa tạt.

• Đấu nối mạch DC và khối pin lưu trữ: Bấm giắc MC4 cho dàn pin mặt trời, đấu nối cáp nguồn động lực DC và cắm cáp giao tiếp CAN Bus từ BMS của pin vào biến tần đúng chuẩn chân tín hiệu (Pin 4: CAN-H, Pin 5: CAN-L).

• Đấu nối tủ điện phân phối AC và tủ tải ưu tiên: Đấu nối cổng Grid vào tủ điện tổng AC và cổng EPS vào tủ tải ưu tiên, kiểm tra kỹ dây nối đất PE và tách biệt hoàn toàn hai đường trung tính.

• Lắp đặt cảm biến dòng CT và Smart Meter: Lắp Smart Meter tại điểm vào điện tổng sau công tơ EVN, đấu nối dây tín hiệu chống nhiễu RS485 về biến tần và kiểm tra đúng chiều dòng điện.

• Kiểm tra thông số, đo đạc an toàn và đóng điện: Dùng đồng hồ đo điện trở cách điện Riso phía DC (> 1 MOhms), kiểm tra điện trở tiếp địa (< 4 Ohm), cài đặt loại pin Lithium và kích hoạt hệ thống vận hành thử nghiệm.

So sánh sơ đồ đấu nối hệ thống hybrid 1 pha và 3 pha

Câu hỏi thường gặp về sơ đồ đấu nối điện mặt trời hybrid

Có thể đấu chung tải công suất lớn như máy lạnh vào cổng tải ưu tiên EPS không?

Không nên đấu chung trực tiếp các tải công suất lớn có dòng khởi động cao như máy lạnh vào cổng tải ưu tiên EPS (Emergency Power Supply) của biến tần (Inverter) Hybrid, trừ khi hệ thống của bạn được thiết kế siêu cấu hình (Over-sized) hoặc có các thiết bị bổ trợ.

Tại sao phải đấu đúng chiều mũi tên của biến dòng CT hoặc Smart Meter?

Đấu đúng chiều mũi tên của biến dòng CT (Current Transformer) hoặc Smart Meter là bắt buộc để đảm bảo thiết bị xác định chính xác hướng dòng điện (từ lưới vào hay đi ra).Nếu đấu ngược, góc lệch pha giữa dòng điện và điện áp bị sai 180 độ, dẫn đến việc đo đếm công suất bị âm, tính nhầm tiền điện hoặc làm hỏng logic bám tải (Zero Export).

Hệ thống hybrid có hoạt động được khi chưa lắp pin lưu trữ không?

Hệ thống điện mặt trời hybrid có thể hoạt động mà chưa cần lắp pin lưu trữ. Khi không có pin, biến tần (inverter) hybrid sẽ tự động chuyển sang cơ chế hoạt động giống hệt một máy biến tần hòa lưới thông thường (on-grid): dùng điện mặt trời ban ngày cho tải và bù điện lưới khi thiếu.
