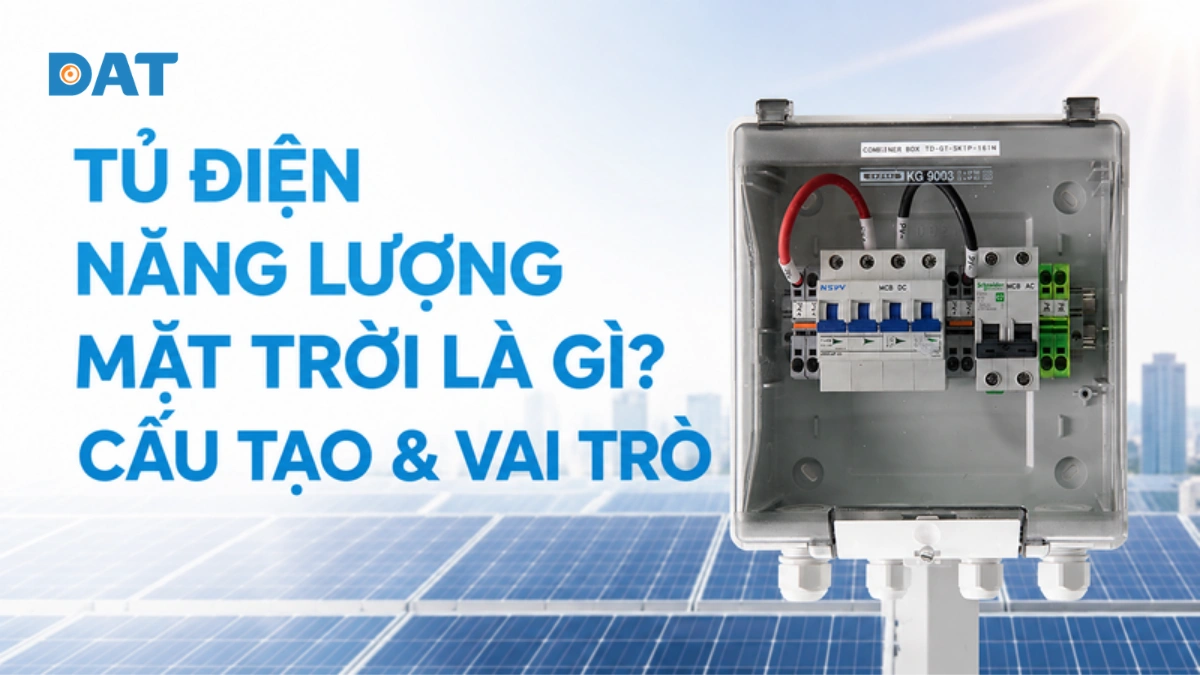

Tủ điện năng lượng mặt trời là gì? Cấu tạo & vai trò

Trong một công trình điện mặt trời mái nhà, tủ điện phân phối và bảo vệ đóng vai trò là "chốt chặn an ninh" quan trọng nhất, quyết định trực tiếp đến mức độ an toàn phòng chống cháy nổ và tuổi thọ vận hành của toàn bộ thiết bị.

Với tư cách là những chuyên gia kỹ thuật thuộc đội ngũ kỹ sư điện mặt trời DAT Group, chúng tôi xây dựng bài viết cẩm nang chuyên sâu này nhằm phân tích chi tiết cấu tạo bên trong tủ điện AC/DC Box, sơ đồ nguyên lý đấu nối tiêu chuẩn và các tiêu chí kỹ thuật bắt buộc để bảo vệ an toàn cho ngôi nhà của bạn.

Tủ điện năng lượng mặt trời là gì?

Tủ điện năng lượng mặt trời (hay tủ điện Solar) là bộ phận trung tâm đóng vai trò kết nối, phân phối, điều khiển và bảo vệ các dòng điện DC (một chiều) và AC (xoay chiều) trong hệ thống điện mặt trời. Thiết bị này thường được lắp đặt ở vị trí trung gian giữa tấm pin mặt trời, bộ biến tần (inverter) và phụ tải tiêu thụ nhằm đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống.

Vai trò của tủ điện năng lượng mặt trời

Chốt chặn an toàn bảo vệ chống quá tải ngắn mạch và phóng hồ quang

Dòng điện một chiều (DC) sinh ra từ giàn pin mặt trời mang điện áp cao từ 300V đến 1,000V DC và hoàn toàn không có điểm đi qua 0 tự nhiên, tiềm ẩn nguy cơ phát sinh tia hồ quang điện cực lớn khi xảy ra đoản mạch.

Tủ điện tích hợp các cầu chì gốm chuyên dụng và Aptomat DC đạt chuẩn quốc tế Ủy ban Kỹ thuật Điện Quốc tế (IEC) IEC 60947-2, có khả năng phát hiện và dập tắt sự cố quá dòng trong tích tắc.

Cô lập mạch điện an toàn phục vụ công tác bảo dưỡng và sửa chữa

Khi cần kiểm tra, vệ sinh dàn pin hoặc bảo trì biến tần Inverter định kỳ, kỹ thuật viên không thể trèo lên mái nhà để tháo từng đầu nối jack MC4 đang mang điện. Công tắc cách ly DC Isolator Switch và Aptomat AC lắp bên trong tủ điện cho phép ngắt hoàn toàn nguồn điện một cách cơ học và dứt khoát.

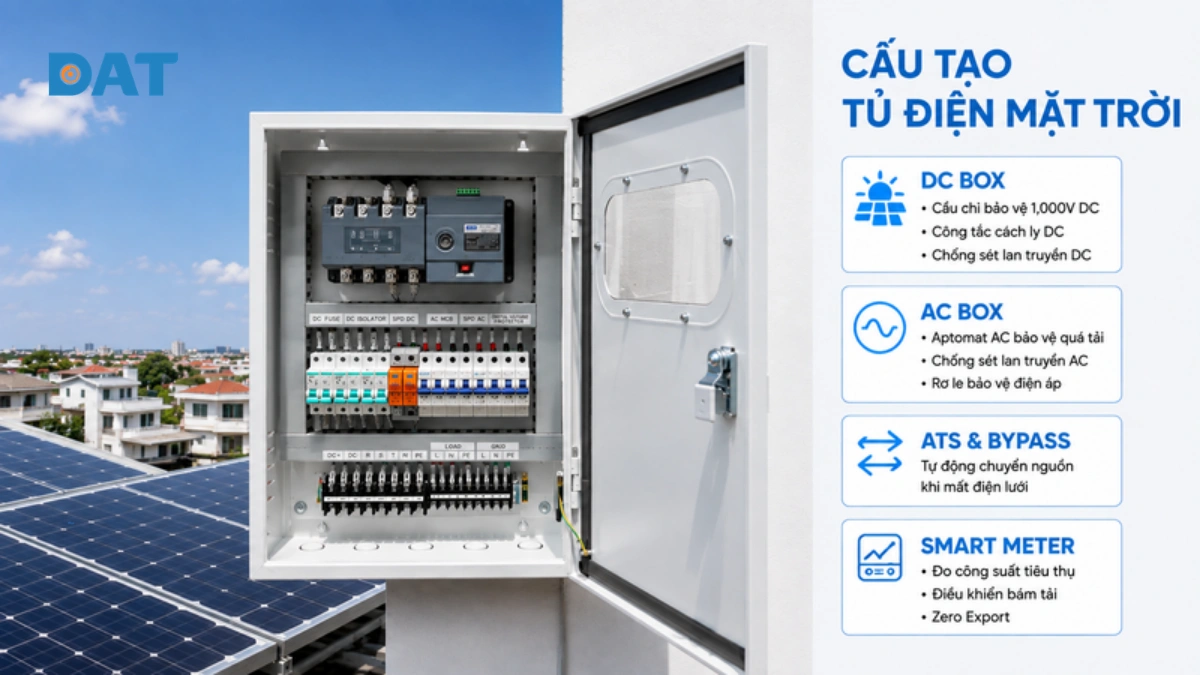

Cấu tạo các phân khu bên trong tủ điện năng lượng mặt trời

Phân khu một chiều DC Box

Khoang DC Box là nơi tiếp nhận trực tiếp các chuỗi dây cáp quang điện DC dẫn xuống từ các tấm pin mặt trời LONGi trước khi đi vào cổng PV của biến tần:

• Cầu chì gốm DC (DC Fuse 1,000V): Mỗi cực dương (+) và âm (-) của từng chuỗi pin đều được bảo vệ bởi một ống cầu chì gốm quang điện định mức 16A đến 20A, tự động đứt mạch để bảo vệ tấm pin khi xuất hiện dòng điện ngắn mạch ngược.

• Công tắc cách ly DC (DC Isolator Switch): Công tắc xoay chuyên dụng đạt chuẩn IEC 60947-3 với cấp sử dụng DC-PV2, cho phép đóng cắt an toàn dưới tải điện áp cao lên tới 1,000V DC.

• Chống sét lan truyền DC (SPD DC Type 2): Thiết bị bảo vệ quá áp có điện áp làm việc liên tục Uc = 1,000V DC, dòng xả cực đại Imax = 40kA, dẫn dòng sét lan truyền từ mái nhà thoát thẳng xuống bãi tiếp địa.

Phân khu xoay chiều AC Box

Khoang AC Box quản lý dòng điện xoay chiều 220V (1 pha) hoặc 380V (3 pha) phát ra từ cổng AC Out của biến tần Inverter để cấp cho các phụ tải sinh hoạt gia đình:

• Aptomat xoay chiều (MCB/MCCB AC): Đóng vai trò đóng cắt chính cho nguồn điện AC mặt trời, bảo vệ đường dây dẫn khỏi nguy cơ quá tải và ngắn mạch với dòng định mức từ 25A đến 63A.

• Chống sét lan truyền AC (SPD AC Type 2): Cắt lọc các xung điện áp quá độ lan truyền từ lưới điện quốc gia vào hệ thống điện trong nhà, bảo vệ cổng ra AC của biến tần.

• Rơ le bảo vệ điện áp kỹ thuật số: Giám sát liên tục điện áp lưới, tự động ngắt điện khi lưới bị quá áp (U > 245V) hoặc sụt áp sâu (U < 185V) để bảo vệ các thiết bị gia dụng nhạy cảm.

Bộ chuyển nguồn tự động ATS và cầu dao Bypass trong hệ thống Hybrid

Đối với các hệ thống điện mặt trời hybrid có pin lưu trữ Lithium, tủ điện bắt buộc phải trang bị thêm bộ chuyển nguồn tự động ATS (Automatic Transfer Switch) theo tiêu chuẩn IEC 60947-6-1.

Khi mất điện lưới, bộ ATS tự động chuyển mạch nguồn cấp sang cổng EPS của Inverter trong thời gian dưới 10ms.

Đồng hồ đo đếm thông minh Smart Meter điều khiển bám tải Zero Export

Đồng hồ đo đếm thông minh Smart Meter kèm các biến dòng CT cảm ứng dòng điện được tích hợp gọn gàng bên trong khoang AC.

Thiết bị này liên tục đo lường công suất tiêu thụ của ngôi nhà và chiều dòng điện chạy qua công tơ tổng, truyền tín hiệu qua cổng RS485 về biến tần Solax, Sungrow hoặc GoodWe để kích hoạt thuật toán bám tải (Zero-Export), ngăn chặn tuyệt đối tình trạng điện mặt trời dư thừa phát ngược lên lưới điện lực.

Sơ đồ nguyên lý đấu nối tiêu chuẩn của tủ điện năng lượng mặt trời

• Mạch DC từ tấm pin: Dàn pin LONGi ➔ Cầu chì gốm DC ➔ Công tắc cách ly DC Isolator ➔ Chống sét SPD DC ➔ Cổng PV Input của Inverter.

• Mạch AC hòa lưới: Cổng AC Out Inverter ➔ Aptomat AC (MCB) ➔ Chống sét SPD AC ➔ Smart Meter bám tải ➔ Tủ điện tổng gia đình và lưới EVN.

• Mạch pin lưu trữ BESS: Pin Lithium LiFePO4 ➔ Aptomat khối MCCB DC (125A - 200A) ➔ Cổng Battery của Inverter Hybrid (kèm cáp giao tiếp BMS).

• Mạch phụ tải ưu tiên EPS: Cổng EPS Backup ➔ Aptomat EPS ➔ Bộ chuyển nguồn ATS & Cầu dao Bypass ➔ Cấp điện liên tục cho tải ưu tiên.

• Mạch tiếp địa an toàn PE: Khung pin, vỏ Inverter, vỏ tủ điện và chống sét SPD đấu chung về thanh đồng cái PE ➔ Bãi cọc tiếp địa dưới 4 Ohm.

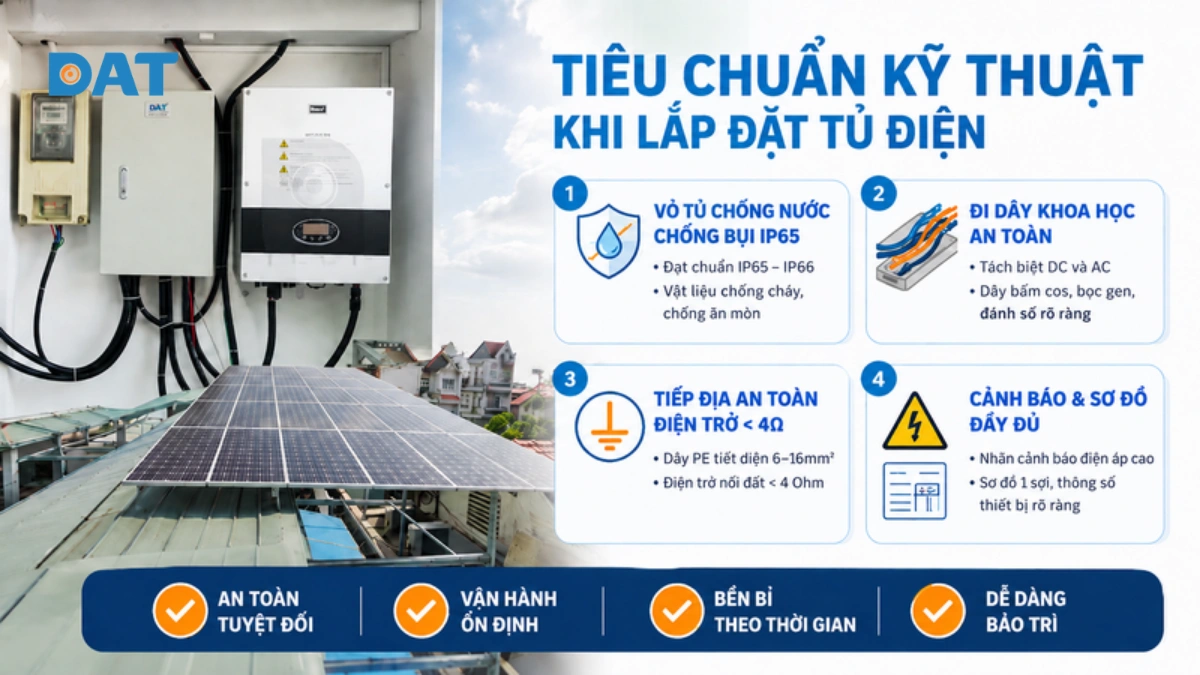

4 tiêu chuẩn kỹ thuật bắt buộc khi lắp đặt tủ điện năng lượng mặt trời

1. Vỏ tủ đạt chuẩn kháng nước chống bụi IP65 và vật liệu chống cháy

Tủ điện solar thường được lắp đặt ở khu vực hiên nhà, ban công hoặc sân thượng ngoài trời. Vỏ tủ bắt buộc phải đạt cấp bảo vệ tối thiểu từ IP65 đến IP66, có gioăng cao su chống nước kín khít ngăn ngừa nước mưa và bụi bẩn xâm nhập.

Vật liệu vỏ tủ phải làm bằng kim loại sơn tĩnh điện chống ăn mòn hoặc nhựa Polycarbonate chống cháy tự dập tắt tia lửa điện.

2. Khoảng cách phân tách an toàn và đi dây có máng bảo vệ gọn gàng

Bên trong tủ điện, các dây dẫn DC điện áp cao phải được đi trong máng nhựa cách điện riêng biệt, không được bó chung hoặc bắt chéo trực tiếp lên dây dẫn xoay chiều AC.

Mọi đầu cốt dây điện phải được bấm ép bằng kìm thủy lực chuyên dụng, bọc ống gen co nhiệt và đánh số thứ tự dây rõ ràng theo đúng sơ đồ bản vẽ kỹ thuật.

3. Hệ thống thanh cái đồng tiếp địa PE và đo đạc điện trở dưới 4 Ohm

Hệ thống tiếp địa là điều kiện tiên quyết để các thiết bị chống sét SPD hoạt động. Dây tiếp địa nối từ thanh cái đồng PE trong tủ điện xuống bãi tiếp địa phải dùng dây cáp đồng bọc ruột đặc tiết diện tối thiểu từ 6mm2 đến 16mm2 (màu vàng - xanh lá).

Điện trở nối đất đo đạc thực tế bằng đồng hồ chuyên dụng bắt buộc phải đạt giá trị dưới 4 Ohm.

4. Nhãn cảnh báo an toàn điện áp cao và sơ đồ 1 sợi dán mặt trong tủ

Mặt ngoài cánh tủ điện phải dán biển cảnh báo nguy hiểm điện áp cao màu vàng theo quy chuẩn ngành điện lực. Mặt trong cánh tủ bắt buộc phải dán sơ đồ nguyên lý đơn tuyến (Single-line Diagram) ép plastic chống nước, ghi rõ thông số kỹ thuật của từng Aptomat giúp chủ nhà và nhân viên bảo trì dễ dàng thao tác ngắt điện chính xác khi có sự cố.

Câu hỏi thường gặp về tủ điện năng lượng mặt trời

Có thể tích hợp chung khoan DC và khoang AC trong cùng một vỏ tủ không?

Có thể tích hợp chung khoan DC (điện một chiều) và khoang AC (điện xoay chiều) trong cùng một vỏ tủ điện, nhưng bắt buộc phải có vách ngăn cách ly vật lý cố định và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện.

Cầu chì DC trong tủ điện solar có cần thay thế định kỳ không?

Cầu chì DC trong tủ điện solar không cần phải thay thế định kỳ theo mốc thời gian cố định nếu chúng không bị hỏng. Đây là thiết bị bảo vệ sử dụng một lần, nghĩa là nó chỉ cần thay mới sau khi đã nóng chảy để ngắt mạch khi xảy ra sự cố quá dòng hoặc ngắn mạch.

Tại sao tủ điện hệ Hybrid bắt buộc phải có cầu dao đảo chiều Bypass cơ khí?

Tủ điện của hệ thống biến tần Hybrid bắt buộc phải có cầu dao đảo chiều Bypass cơ khí (MTS - Manual Transfer Switch) để đảm bảo tính liên tục của nguồn điện và an toàn tuyệt đối khi bảo trì.
