Tiêu chuẩn RS485 là gì? Ứng dụng và nguyên lý hoạt động

RS485 là chuẩn giao tiếp nối tiếp quan trọng, đóng vai trò "xương sống" trong việc kết nối các thiết bị điện mặt trời. Nếu bạn từng thắc mắc làm thế nào Inverter có thể giao tiếp ổn định với Smart Meter hay Pin lưu trữ ở khoảng cách xa, câu trả lời chính là RS485.

Bài viết này được đội ngũ chuyên gia DAT Group biên soạn nhằm cung cấp kiến thức chuẩn xác nhất về cấu tạo, nguyên lý và kinh nghiệm lắp đặt RS485 thực tế.

RS485 là gì?

RS485 (còn gọi là EIA-485 hoặc TIA-485) là một chuẩn giao tiếp nối tiếp dùng để truyền dữ liệu giữa các thiết bị điện tử qua khoảng cách xa lên đến 1.200 mét và hỗ trợ kết nối từ 32 thiết bị trở lên trên cùng một đường dây cáp.

Đặc điểm kỹ thuật cốt lõi của tín hiệu RS485

Khoảng cách truyền: Tối đa 1,200 mét (tương đương 4,000 feet). Khoảng cách này cho phép kết nối ổn định từ Inverter trên mái nhà đến Smart Meter tại tủ điện tổng.
Số lượng thiết bị: Hỗ trợ tối đa 32 thiết bị trên cùng một đường bus (Unit Load). Đặc điểm này giúp bạn dễ dàng kết nối nhiều Inverter vào cùng một hệ thống quản lý.
Tốc độ truyền dữ liệu: Có thể đạt tới 10 Mbps. Tuy nhiên, tốc độ thực tế sẽ giảm dần khi khoảng cách dây dẫn tăng lên.
Môi trường hoạt động: Thích hợp cho môi trường công nghiệp và dân dụng nhờ khả năng chống nhiễu vượt trội.

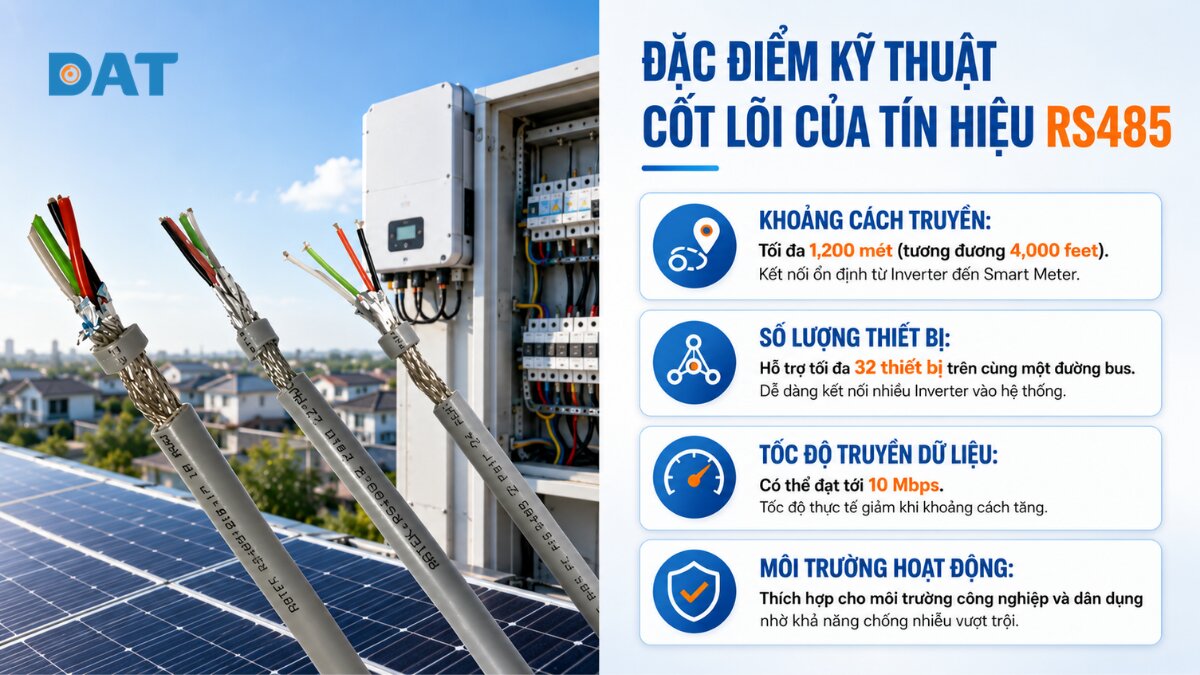

Đặc điểm kỹ thuật cốt lõi của tín hiệu RS485.jpg

Nguyên lý hoạt động của RS485

Cơ chế truyền tín hiệu vi sai

Dùng hai dây A và B (thường gọi là A(-) và B(+)) để truyền một tín hiệu.
Trạng thái Logic 1 (tắt/off): Điện áp dây A cao hơn dây B (VA - VB < -0.2V).
Trạng thái Logic 0 (mở/on): Điện áp dây A thấp hơn dây B (VA - VB < +0.2V).
Loại bỏ nhiễu: Nhiễu điện từ bên ngoài tác động đều lên cả hai dây, hiệu điện thế giữa chúng không đổi giúp dữ liệu nguyên vẹn.

Chế độ hoạt động và mạng lưới

Truyền đa điểm: Cho phép kết nối nhiều thiết bị (lên tới 32 hoặc nhiều hơn qua bộ lặp) trên cùng một đường cáp chung.
Bán song công: Dùng chung 2 dây cho cả việc gửi và nhận dữ liệu lần lượt tại từng thời điểm.
Song công toàn phần: Dùng 4 dây riêng biệt cho hai chiều gửi và nhận diễn ra cùng lúc.
Điện trở đầu cuối: Cần gắn điện trở khoảng 120 Ω ở hai đầu xa nhất của cáp để chặn phản xạ tín hiệu.

3 loại cấu hình RS485 phổ biến

1. Cấu hình RS485 2 dây (Half-duplex)

Đây là cấu hình bán song công. Hệ thống gửi và nhận dữ liệu trên cùng 1 cặp cáp xoắn đôi (Twisted Pair). Tuy nhiên, 2 hành động này không diễn ra cùng lúc.

Đặc điểm và ứng dụng:

Chỉ cần 2 lõi dây để truyền tín hiệu.
Phù hợp với các dự án hệ thống zero export hộ gia đình.
Thường dùng để đấu dây RS485 smart meter hoặc kết nối bms pin lithium trong các giải pháp Inverter hybrid RS485.

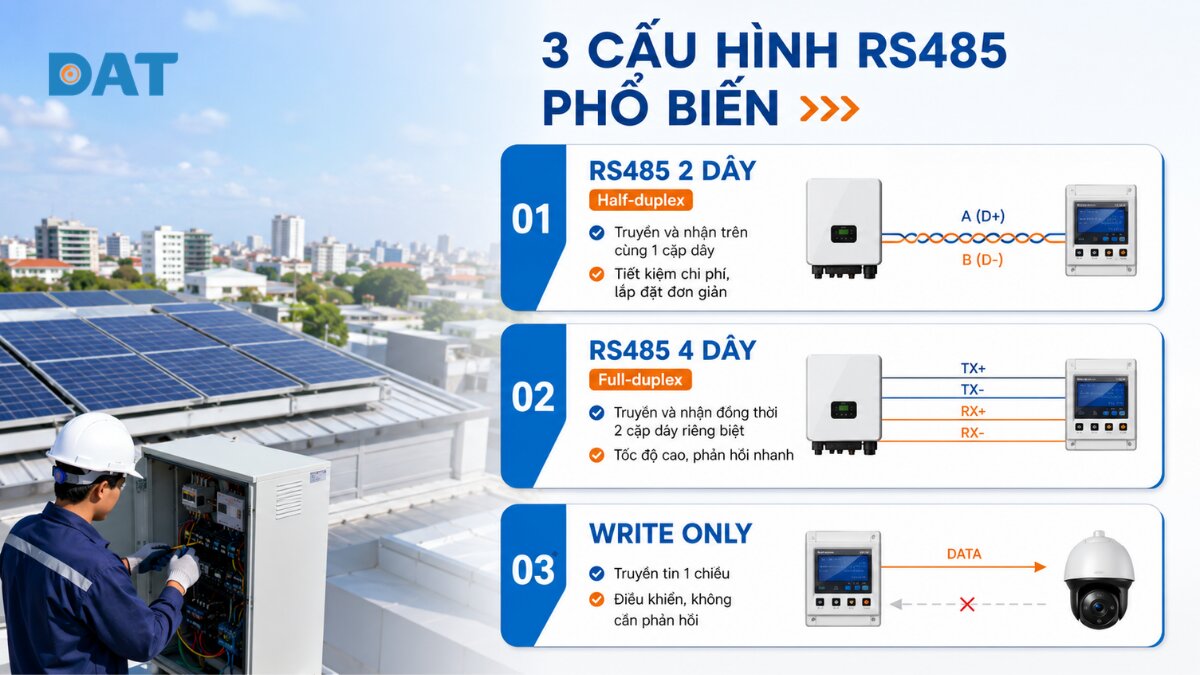

3 loại cấu hình RS485 phổ biến.jpg

2. Cấu hình RS485 4 dây (Full-duplex)

Cấu hình này cho phép truyền và nhận dữ liệu đồng thời. Hệ thống sử dụng 2 cặp dây riêng biệt (tổng cộng 4 lõi) để thực hiện tác vụ.

Đặc điểm và ứng dụng:

Đảm bảo thời gian phản hồi cực nhanh giữa các thiết bị.
Thường áp dụng trong giao tiếp Master/Slave phức tạp.
Chi phí cáp RS485 cho inverter sẽ cao hơn so với cấu hình 2 dây.

3. Cấu hình Write Only

Trong cấu hình này, thiết bị điều khiển trung tâm chỉ thực hiện gửi dữ liệu. Hệ thống hoàn toàn không đọc lại bất kỳ phản hồi nào từ các thiết bị ngoại vi.

Đặc điểm và ứng dụng:

Tín hiệu đi từ máy phát đến máy thu và dừng lại.
Ví dụ thực tế: Điều khiển quay quét camera CCTV. Người dùng gửi lệnh điều khiển và xác nhận kết quả bằng cách quan sát hình ảnh trên màn hình.

Lựa chọn cấu hình đúng giúp truyền dữ liệu ổn định và tối ưu hiệu quả vận hành cho toàn hệ thống. Nếu bạn gặp lỗi communication error RS485 điện mặt trời, hãy kiểm tra kỹ sơ đồ đấu nối theo các chuẩn trên.

3 ứng dụng của RS485 trong hệ thống điện mặt trời hộ gia đình

1. Kết nối Inverter và Smart Meter cho giải pháp bám tải Zero Export

RS485 là cầu nối không thể thiếu trong giải pháp bám tải hộ gia đình. Inverter liên tục đọc dữ liệu đo lường từ đồng hồ thông minh (Smart Meter) thông qua cổng giao tiếp này. Dựa trên dữ liệu thực tế, biến tần sẽ tự động điều khiển công suất phát để đáp ứng vừa đủ nhu cầu tiêu thụ.

Việc này giúp ngăn chặn hoàn toàn tình trạng điện năng dư thừa phát ngược lên lưới điện quốc gia. Nếu dây kết nối RS485 bám tải gặp sự cố, hệ thống Zero Export sẽ lập tức ngừng hoạt động để đảm bảo an toàn.

2. Giao tiếp giữa Inverter và Pin lưu trữ Lithium

Trong các hệ thống lưu trữ điện gia đình, RS485 giúp Inverter Hybrid "thấu hiểu" trạng thái của pin lưu trữ. Cổng này kết nối trực tiếp với hệ thống quản lý pin (BMS). Các dữ liệu quan trọng sẽ được truyền tải liên tục bao gồm:

Trạng thái sạc (SOC): Giúp Inverter biết pin còn bao nhiêu điện.
Dòng điện và điện áp: Đảm bảo quá trình sạc/xả diễn ra trong ngưỡng an toàn.
Nhiệt độ khối pin: Cảnh báo sớm các nguy cơ quá nhiệt gây cháy nổ.

3. Kết nối hệ thống giám sát từ xa qua Datalogger

RS485 cho phép kết nối thiết bị ngoại vi như Data Logger để quản lý hệ thống từ xa. Thông qua cổng COM, Datalogger thu thập dữ liệu từ một hoặc nhiều biến tần theo sơ đồ đấu nối tiếp (Daisy chain). Toàn bộ thông tin về sản lượng điện và hiệu quả vận hành sẽ được đẩy lên nền tảng đám mây.

Chủ hộ có thể dễ dàng giám sát sản lượng mọi lúc mọi nơi thông qua app giám sát điện mặt trời. Tại DAT Group, chúng tôi luôn khuyến nghị khách hàng sử dụng cáp bọc kim chống nhiễu chuyên dụng. Điều này đảm bảo việc truyền dữ liệu ổn định và không bị gián đoạn bởi các tác động điện từ bên ngoài.

Ứng dụng	Thiết bị kết nối	Lợi ích chính
Zero Export	Inverter + Smart Meter	Ngăn phát ngược lưới, bám tải chính xác
Lưu trữ điện	Inverter + Pin Lithium	Quản lý sạc/xả, bảo vệ pin lưu trữ
Giám sát	Inverter + Datalogger	Theo dõi sản lượng qua điện thoại 24/7

3 lưu ý về tiếp địa và an toàn khi thi công RS485

1. Điện áp kiểu chung

Chuẩn truyền thông RS485 yêu cầu điện áp kiểu chung giữa các thiết bị phải nằm trong khoảng -7 đến +12 V. Nếu điện áp này vượt ngưỡng cho phép, chip giao tiếp bên trong Inverter hoặc Smart Meter có thể bị hỏng ngay lập tức. Trong quá trình sửa lỗi truyền thông inverter, việc đo đạc thông số này là bước kiểm tra bắt buộc của chúng tôi.

2. Vấn đề nối đất

Nhiều kỹ thuật viên nhầm tưởng rằng đất là vật dẫn điện hoàn hảo. Thực tế, đất luôn có điện trở xác định. Khi khoảng cách giữa Inverter và điểm đấu nối bám tải quá xa, chênh lệch điện thế đất giữa 2 điểm có thể vượt quá 7 V.

Sự chênh lệch này gây ra dòng điện chạy qua dây tín hiệu. Hậu quả dẫn đến sai lệch dữ liệu hoặc làm cháy hỏng cổng COM của thiết bị.

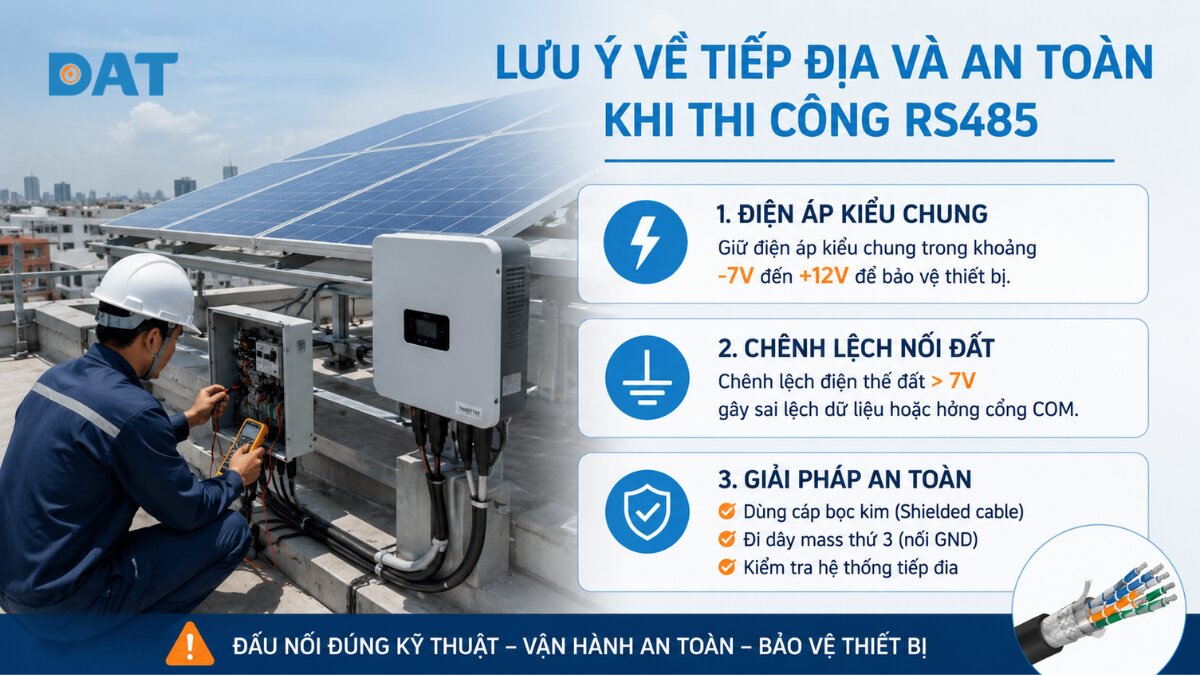

3 lưu ý về tiếp địa và an toàn khi thi công RS485.jpg

3. Giải pháp sử dụng dây thứ 3

Để khắc phục triệt để rủi ro trên, bạn nên thực hiện 3 biện pháp kỹ thuật sau:

Sử dụng cáp bọc kim (Shielded cable): Lớp vỏ bạc giúp triệt tiêu các sóng điện từ gây hại từ môi trường.
Đi thêm dây mass thứ 3: Nối dây mass này vào chân GND của các thiết bị để tạo mức điện áp tham chiếu chung.
Kiểm tra hệ thống tiếp địa: Đảm bảo toàn bộ khung giàn, tủ điện và thiết bị đều được nối đất đúng quy chuẩn.

Bảng thông số giới hạn an toàn khi vận hành RS485:

Thông số	Ngưỡng an toàn	Hậu quả khi vượt ngưỡng
Điện áp kiểu chung	-7 đến +12 V	Cháy hỏng chip giao tiếp RS485
Chênh lệch điện thế đất	Dưới 7 V	Lỗi dữ liệu, hỏng cổng truyền thông
Độ nhạy đầu vào máy thu	±200 mV	Mất tín hiệu, không nhận diện thiết bị

Câu hỏi thường gặp về tiêu chuẩn RS485

Dây RS485 có thể đi chung máng cáp với dây điện lực không?

Dây RS485 không nên đi chung máng cáp với dây điện lực nếu không có biện pháp cách ly, vì dòng điện lực sẽ gây nhiễu điện từ (EMI) làm mất gói tin hoặc sai lệch tín hiệu. Tuy nhiên, bạn có thể đi chung nếu đáp ứng các điều kiện kỹ thuật an toàn sau:

Dùng dây mạng Cat5/Cat6 làm dây RS485 được không?

Có, bạn có thể dùng dây mạng Cat5 hoặc Cat6 làm dây RS485 cho các khoảng cách ngắn hoặc trong nhà, nhưng không tối ưu và không nên dùng cho hệ thống công nghiệp lớn.

Điện trở đầu cuối (Termination Resistor) 120 Ω để làm gì?

Điện trở đầu cuối 120 Ω dùng để chống phản xạ tín hiệu, triệt tiêu nhiễu và ổn định mức điện áp truyền thông trong các hệ thống mạng như RS485 hoặc CAN bus.
