Cách chọn thiết bị hệ thống điện mặt trời hybrid chuẩn 2026

Chọn công suất inverter hybrid chuẩn cần dựa trên tổng thiết bị sử dụng đồng thời, công suất cực đại cổng backup, và tỷ lệ quá tải tấm pin (DC/AC từ 1.2 đến 1.5). Với hộ gia đình, các dòng 5kW–6kW chạy điện 1 pha rất phổ biến, trong khi biệt thự hoặc xưởng nhỏ cần dòng 3 pha từ 8kW–20kW.

Chọn sai công suất hoặc sai thông số một trong ba thiết bị này có thể khiến hệ thống hoạt động kém hiệu quả. Bài viết dưới đây sẽ hướng dẫn cách xác định nhu cầu sử dụng điện, công thức tính công suất từng thiết bị và những tiêu chí quan trọng cần lưu ý để lựa chọn đúng ngay từ đầu.

4 thiết bị chính trong hệ thống điện mặt trời hybrid

1. Tấm pin năng lượng mặt trời

Tấm pin mặt trời (solar panel) có nhiệm vụ hấp thụ ánh sáng mặt trời và chuyển hóa thành dòng điện 1 chiều (DC). Trên thị trường hiện nay, tấm pin phổ biến nhất là loại monocrystalline (đơn tinh thể) với công suất dao động từ 550 W đến 620 W mỗi tấm.

Bảng dưới đây so sánh 2 loại tấm pin phổ biến:

Kích thước phổ biến của 1 tấm pin 550 W hiện nay là 2278 x 1134 x 30 mm, trọng lượng khoảng 27.5 kg. Khi lắp đặt, DAT Group luôn khảo sát hướng mái và diện tích thực tế trước khi tư vấn số lượng tấm pin phù hợp cho từng công trình.

2. Inverter hybrid

Inverter hybrid chuyển đổi dòng điện 1 chiều (DC) từ tấm pin thành dòng điện xoay chiều (AC) để sử dụng cho các thiết bị điện trong nhà, đồng thời quản lý việc sạc và xả pin lưu trữ.

3 chức năng chính của inverter hybrid gồm:

1. Chuyển đổi điện DC sang AC với hiệu suất chuyển đổi trên 97%

2. Điều phối nguồn điện theo thứ tự ưu tiên: pin mặt trời, pin lưu trữ, điện lưới

3. Tự động chuyển sang chế độ dự phòng trong 10 mili giây khi mất điện lưới, đảm bảo thiết bị điện không bị gián đoạn

3. Pin lưu trữ

Pin lưu trữ là nơi tích trữ lượng điện dư thừa từ tấm pin mặt trời vào ban ngày để sử dụng vào ban đêm hoặc khi mất điện. Công nghệ pin phổ biến nhất hiện nay là Lithium Iron Phosphate (LiFePO4), với 3 ưu điểm nổi bật:

• Tuổi thọ trên 6,000 chu kỳ sạc xả, tương đương 10-15 năm sử dụng

• Độ an toàn cao, không phát nổ hay bốc cháy khi bị va đập hoặc quá nhiệt

• Dung lượng sử dụng thực tế đạt 90-95% tổng dung lượng pin

Dung lượng pin phổ biến cho hộ gia đình dao động từ 5.12 kWh đến 15.36 kWh, tùy theo nhu cầu sử dụng điện vào ban đêm hoặc khi mất điện của từng hộ.

4. Thiết bị an toàn và phụ kiện đi kèm

Ngoài 3 thiết bị chính, hệ thống cần thêm các thiết bị an toàn để đảm bảo vận hành ổn định và đúng tiêu chuẩn kỹ thuật:

• Aptomat (CB) DC và AC: ngắt mạch khi xảy ra sự cố quá dòng hoặc quá áp

• Chống sét lan truyền (SPD): bảo vệ hệ thống khỏi sét đánh lan truyền qua đường dây

• Dây cáp điện chuyên dụng DC: chịu được nhiệt độ ngoài trời và tia UV trong 25 năm

• Tủ điện tổng: gom và phân phối các đường dây điện 1 cách an toàn, gọn gàng

2 cách chọn công suất inverter hybrid

Cách 1: Công thức tính công suất inverter theo nhu cầu sử dụng điện

Công thức tính công suất inverter cơ bản như sau:

Công suất inverter (kW) = Tổng công suất tấm pin (kWp) / 1.1 đến 1.3

Ví dụ cụ thể: 1 hệ thống lắp 10 tấm pin, mỗi tấm 550 W, tổng công suất tấm pin đạt 5.5 kWp. Áp dụng công thức trên, công suất inverter phù hợp dao động từ 4.2 kW đến 5 kW.

Ngoài công thức trên, cần đối chiếu thêm với nhu cầu sử dụng điện thực tế của hộ gia đình theo bảng sau:

Cách 2: Số lượng cổng MPPT và ứng dụng theo hướng mái nhà

MPPT (Maximum Power Point Tracking) là cổng dò tìm điểm công suất cực đại, giúp inverter khai thác tối đa hiệu suất từ mỗi dãy tấm pin (string). Số lượng cổng MPPT quyết định khả năng lắp đặt tấm pin theo nhiều hướng mái khác nhau.

3 trường hợp thường gặp:

• Mái nhà 1 hướng, không bị che bóng: inverter 1 cổng MPPT là đủ

• Mái nhà 2 hướng (ví dụ Đông và Tây): cần inverter tối thiểu 2 cổng MPPT để tối ưu sản lượng điện từng hướng

• Mái nhà phức tạp, nhiều góc nghiêng hoặc bị che bóng cục bộ: nên chọn inverter từ 3 cổng MPPT trở lên

Cách xác định số lượng và công suất tấm pin năng lượng mặt trời

Hệ số DC/AC là tỷ lệ giữa tổng công suất dàn pin (DC) và công suất inverter (AC). Đây là cơ sở để tính ra tổng công suất pin cần lắp, từ đó suy ra số lượng tấm pin phù hợp, thay vì lắp pin bằng đúng công suất inverter, hệ thống cần lắp dư ra một khoảng nhất định để bù cho các hao hụt thực tế.

Hệ số DC/AC = Tổng công suất tấm pin (kWp) ÷ Công suất inverter (kW)

DAT Group khuyến nghị chọn hệ số 1.1 – 1.3, vì:

• Tấm pin ít khi đạt 100% công suất định mức do nhiệt độ cao làm giảm hiệu suất 10–15%

• Hệ số trên 1.1 giúp bù hao hụt do bụi bẩn, góc nghiêng chưa tối ưu, suy hao dây dẫn

• Hệ số vượt 1.3 khiến phần công suất dư bị cắt bớt (clipping), lãng phí tấm pin

Ví dụ tính từng bước: Hệ thống dùng inverter 5 kW, chọn hệ số DC/AC là 1.2.

• Bước 1: Tính tổng công suất pin cần lắp: 5 kW × 1.2 = 6 kWp

• Bước 2 : Chọn loại tấm pin, ví dụ 550W/tấm

• Bước 3 : Tính số tấm cần lắp: 6,000 W ÷ 550 W = 10.9 tấm → làm tròn lên thành 11 tấm

Kết quả 11 tấm pin 550W cho tổng công suất thực tế là 11 × 550 = 6.050 Wp, tương đương hệ số DC/AC ≈ 1.21 vẫn nằm trong khoảng khuyến nghị 1.1–1.3.

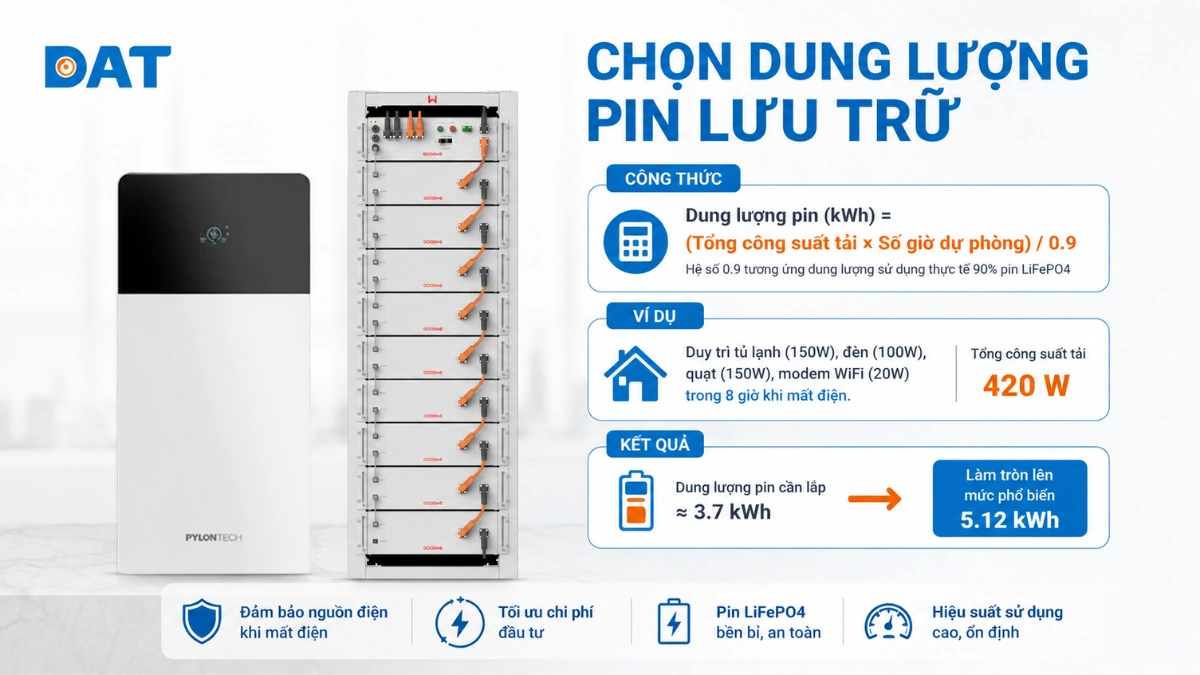

Cách chọn dung lượng pin lưu trữ phù hợp

Công thức tính dung lượng pin cần lắp như sau:

Dung lượng pin (kWh) = (Tổng công suất tải cần duy trì x Số giờ cần dự phòng) / 0.9

(Hệ số 0.9 tương ứng với dung lượng sử dụng thực tế 90% của pin LiFePO4)

Ví dụ cụ thể: Gia đình muốn duy trì tủ lạnh (150 W), đèn chiếu sáng (100 W), quạt (150 W) và modem wifi (20 W) trong 8 giờ khi mất điện. Tổng công suất tải là 420 W. Áp dụng công thức trên, dung lượng pin cần lắp đạt khoảng 3.7 kWh, làm tròn lên mức phổ biến gần nhất là 5.12

Cách chọn thiết bị an toàn và phụ kiện đi kèm

• Aptomat (CB) DC và AC: chọn theo dòng điện của hệ thống, với hệ số an toàn 1.25 lần dòng định mức. Ví dụ: Inverter 5 kW, điện áp lưới 220V có dòng điện đầu ra khoảng 22.7 A, nên chọn Aptomat AC có dòng định mức tối thiểu 28-32 A

• Chống sét lan truyền (SPD): công trình có cột thu lôi hoặc nằm ở khu vực trống trải, hay bị sét đánh nên chọn SPD Type 1+2; công trình dân dụng thông thường có thể dùng SPD Type 2

• Dây cáp điện chuyên dụng DC: bắt buộc dùng loại chịu nhiệt và tia UV ngoài trời (thường ký hiệu PV1-F hoặc H1Z2Z2-K), chọn tiết diện theo công suất hệ thống để đảm bảo độ sụt áp trên đường dây dưới 3%

Câu hỏi thường gặp về cách chọn thiết bị hệ thống điện mặt trời hybrid

Hệ thống hybrid có bắt buộc phải lắp pin lưu trữ ngay từ đầu không?

Hệ thống điện mặt trời hybrid không bắt buộc phải lắp pin lưu trữ (acquy hoặc pin lithium) ngay từ đầu. Bạn hoàn toàn có thể sử dụng biến tần (inverter) hybrid chạy ở chế độ bám tải/hòa lưới trước, sau đó đầu tư mua và lắp thêm pin lưu trữ vào thời điểm phù hợp.

Pin lưu trữ bao nhiêu kWh là đủ dùng cho một gia đình?

Đối với đa số hộ gia đình, mức dung lượng pin lưu trữ từ 5 kWh đến 10 kWh là phù hợp và tối ưu nhất. Mức này đủ để duy trì các thiết bị thiết yếu như đèn, quạt, tủ lạnh, tivi và modem wifi trong khoảng 6 đến 12 giờ khi mất điện hoặc dùng vào ban đêm.

Vì sao công suất tấm pin trong hệ hybrid thường phải lớn hơn hệ hòa lưới?

Công suất tấm pin trong hệ hybrid thường lớn hơn hệ hòa lưới vì hệ hybrid phải làm thêm việc sạc đầy pin lưu trữ trong khi vẫn phải cấp điện cho các thiết bị ban ngày. Hệ hòa lưới chỉ cần cung cấp điện trực tiếp cho thiết bị đang chạy mà không cần dư năng lượng để tích trữ.
