Điện một chiều DC là gì? Khái niệm, thông số & phân biệt AC

DC là dòng điện một chiều (viết tắt của từ tiếng Anh Direct Current). Đặc điểm chính của dòng điện này là các hạt điện tích chuyển động theo một hướng cố định duy nhất từ cực dương sang cực âm.
Tại bài viết này, đội ngũ kỹ sư DAT Group sẽ cùng bạn phân tích chi tiết từ định nghĩa, đặc điểm kỹ thuật đến các ứng dụng thực tế của dòng điện một chiều trong hệ thống điện mặt trời hiện đại.

DC (Direct Current) là gì?

DC là dòng điện một chiều (viết tắt của từ tiếng Anh Direct Current). Đặc điểm chính của dòng điện này là các hạt điện tích chuyển động theo một hướng cố định duy nhất từ cực dương sang cực âm.

Đặc điểm cơ bản của dòng điện một chiều DC

Dòng điện một chiều (DC) là dòng chuyển dịch chuyển đơn hướng của các hạt mang điện tích từ cực dương sang cực âm với tần số luôn bằng 0 Hz.

Đặc điểm cốt lõi của dòng điện này là hướng chạy không thay đổi theo thời gian, và đồ thị biểu diễn của nó lý tưởng là một đường thẳng song song với trục thời gian. Các nguồn cấp DC phổ biến nhất trong đời sống hiện nay là pin, ắc quy và pin năng lượng mặt trời.

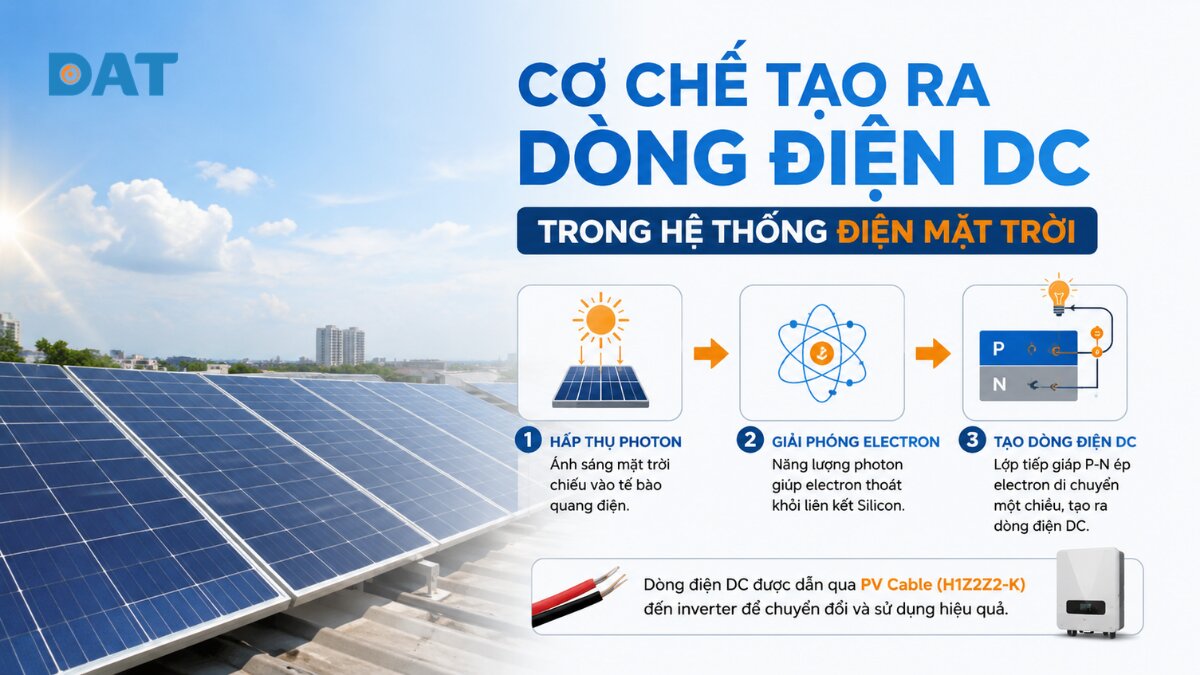

Cơ chế tạo ra dòng điện DC trong hệ thống điện mặt trời

Tấm pin năng lượng mặt trời tạo ra điện năng thông qua hiệu ứng Photoelectric (quang điện). Thành phần chính cấu tạo nên các tế bào năng lượng (Solar Cells) là cấu trúc tinh thể Silicon (Si) tinh khiết. Quá trình chuyển đổi năng lượng này diễn ra qua 3 bước vật lý đơn giản:

• Hấp thụ photon: Các hạt ánh sáng mặt trời đập vào bề mặt tế bào quang điện.

• Giải phóng electron: Năng lượng photon giúp các electron thoát khỏi liên kết nguyên tử trong Silicon.

• Tạo dòng điện: Nhờ lớp tiếp giáp P-N bên trong tế bào, các electron tự do bị ép di chuyển theo 1 hướng cố định.

Quy trình này giải thích tại sao tấm pin mặt trời ra điện DC ngay khi có ánh sáng chiếu vào. Dòng điện sau đó được dẫn qua hệ thống PV Cable (H1Z2Z2-K) để đi đến thiết bị biến tần. Việc duy trì dòng chảy một chiều giúp hệ thống tự tiêu thụ năng lượng một cách hiệu quả và trực tiếp.

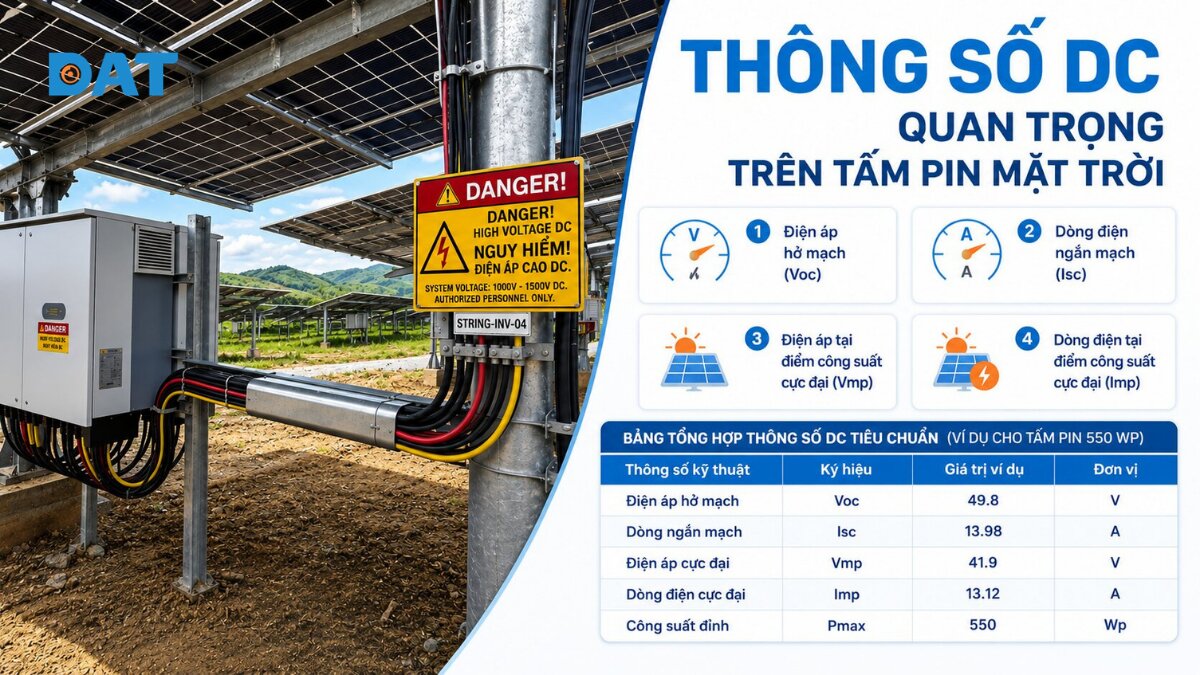

4 thông số DC quan trọng trên tấm pin mặt trời

1. Điện áp hở mạch (Voc)

Voc (Voltage Open Circuit) là mức điện áp cực đại hệ thống khi không kết nối với bất kỳ tải nào. Đây là thông số sống còn khi tính toán số lượng tấm pin trong 1 chuỗi (string).

Bạn phải đảm bảo tổng Voc của chuỗi pin không vượt quá điện áp đầu vào định mức của Inverter. Nếu vượt ngưỡng 1,000 V hoặc giới hạn thiết bị, hệ thống có thể bị hư hỏng vĩnh viễn.

2. Dòng điện ngắn mạch (Isc)

Isc (Short Circuit Current) là cường độ dòng điện (Ampe) lớn nhất khi đo trực tiếp hai đầu cực tấm pin. Chỉ số này dùng để tính toán kích thước dây điện 1 lõi chuyên dụng DC và lựa chọn thiết bị bảo vệ.

Việc chọn sai thông số Isc sẽ dẫn đến tình trạng quá nhiệt tại các đầu nối MC4 Connector hoặc gây nhảy aptomat liên tục.

3. Điện áp tại điểm công suất cực đại (Vmp)

Vmp (Voltage at Maximum Power) là mức điện áp giúp tấm pin đạt hiệu suất cao nhất trong điều kiện tiêu chuẩn. Khi hệ thống vận hành, bộ biến tần tích hợp công nghệ MPPT sẽ liên tục dò tìm để giữ điện áp hoạt động ổn định quanh mức Vmp này.

4. Dòng điện tại điểm công suất cực đại (Imp)

Imp (Current at Maximum Power) là cường độ dòng điện tại điểm công suất đỉnh. Việc nhân Vmp với Imp sẽ cho ra công suất thực tế của tấm pin (đơn vị Watt-peak).

Bảng tổng hợp thông số DC tiêu chuẩn (Ví dụ cho tấm pin 550 Wp):

Việc nắm vững các chỉ số này giúp bạn dễ dàng thực hiện vận hành và bảo trì (O&M) hệ thống định kỳ. DAT Group luôn khuyến nghị khách hàng kiểm tra điện áp DC từ tấm pin 6 tháng 1 lần để đảm bảo độ ổn định dòng điện toàn hệ thống.

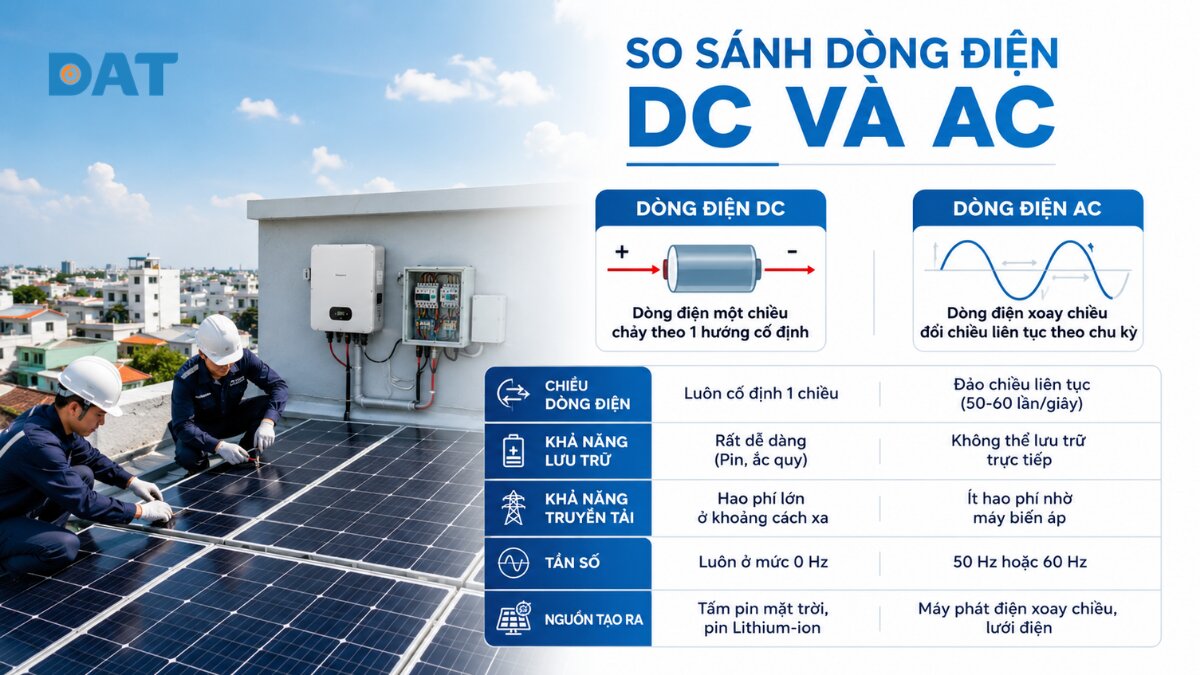

So sánh dòng điện DC và dòng điện AC

Sự khác biệt giữa dòng điện DC và AC nằm ở hướng chuyển động của các electron. Dòng điện một chiều (DC) chảy theo 1 hướng cố định từ cực dương sang cực âm. Trong khi đó, điện xoay chiều (AC) đổi chiều liên tục theo chu kỳ. Để giúp bạn có cái nhìn rõ ràng hơn, DAT Group đã tổng hợp các tiêu chí so sánh cốt lõi trong bảng dưới đây:

Tại sao điện DC mặt trời cần quy trình lắp đặt an toàn đặc biệt?

Điện một chiều từ năng lượng mặt trời có nguy hiểm không? Câu trả lời là có nếu hệ thống không được thi công đúng kỹ thuật. Tác hại của hồ quang DC trong điện mặt trời là nguyên nhân hàng đầu gây ra các vụ cháy nổ.

Khác với điện AC, dòng DC không có "điểm 0" khi đổi chiều. Điều này khiến hồ quang điện một chiều rất khó tự dập tắt nếu xảy ra hiện tượng rò rỉ hoặc lỏng đầu nối.

Để cung cấp giải pháp an toàn điện DC tối ưu, DAT Group khuyến nghị 3 biện pháp bảo vệ quá dòng DC và phòng tránh cháy nổ sau:

• Sử dụng đầu nối MC4 loại tốt, có tiêu chuẩn chống nước IP67 trở lên để tránh oxy hóa.

• Lắp đặt thiết bị chống sét lan truyền DC (SPD) và aptomat DC chuyên dụng có khả năng dập hồ quang.

• Sử dụng kìm bấm cos chuyên dụng để đảm bảo mối nối chắc chắn, giảm điện trở tiếp xúc.

Cách tính công suất điện năng tiêu thụ trong mạch DC

Công thức cơ bản cho mạch DC là: P = U x I.

Trong đó:

• P: Công suất điện (W).

• U: Điện áp một chiều (V).

• I: Cường độ dòng điện (A).

Ví dụ thực tế: Bạn lắp đặt 1 chuỗi pin mặt trời gồm 10 tấm pin nối tiếp. Mỗi tấm pin có điện áp Vmp là 41.9 V và dòng điện Imp là 13.12 A.

• Tổng điện áp của chuỗi: 10 x 41.9 = 419 V.

• Công suất thực tế của chuỗi: 419 x 13.12 = 5,497.28 W.

Ứng dụng của điện một chiều DC trong đời sống

• Thiết bị điện tử: Điện thoại, máy tính xách tay và tivi đều hoạt động bằng điện DC. Các bộ sạc (Adapter) đóng vai trò chuyển điện lưới AC thành DC ổn định để bảo vệ bo mạch.

• Giao thông xanh: Xe máy điện và ô tô điện sử dụng pin Lithium-ion làm nguồn cấp năng lượng chính. Động cơ DC giúp xe khởi động mạnh mẽ và điều chỉnh tốc độ mượt mà.

• Năng lượng tái tạo: Hệ thống điện mặt trời hybrid sử dụng pin lưu trữ điện mặt trời DC để dự phòng điện vào ban đêm. Đây là giải pháp chuyển đổi năng lượng sạch bền vững, giúp giảm hóa đơn tiền điện hiệu quả cho hộ gia đình.

Giải đáp các thắc mắc thường gặp về điện DC

Có thể dùng dây điện dân dụng AC cho hệ pin mặt trời không?

Không nên dùng dây điện dân dụng AC thông thường cho phần nối từ tấm pin mặt trời đến bộ đổi điện (Inverter) vì nguy cơ cháy nổ, nhanh hỏng và suy hao điện lớn. Phía từ tấm pin tạo ra dòng điện một chiều DC chạy ngoài trời, trong khi dây AC chỉ hợp cho dòng xoay chiều trong nhà.

Tại sao điện áp DC cao lại nguy hiểm hơn AC cùng mức volt?

Điện áp DC cao nguy hiểm hơn AC cùng mức volt hiệu dụng vì dòng điện DC không đổi chiều, gây bỏng nặng hơn do sinh nhiệt liên tục, làm cơ co giật giữ chặt nạn nhân, và tạo ra hồ quang điện khó dập tắt hơn.

Làm sao để kiểm tra dòng DC từ tấm pin bằng đồng hồ đo?

Kiểm tra dòng điện DC (cường độ dòng điện hay dòng ngắn mạch \(I_{sc}\)) từ tấm pin năng lượng mặt trời bằng đồng hồ đo đòi hỏi bạn phải thiết lập chế độ đo dòng (A) và mắc nối tiếp đồng hồ vào mạch.
