Điện xoay chiều AC là gì? Cách phân biệt với dòng điện DC

Điện AC (Alternating Current) là dòng điện xoay chiều có chiều và cường độ thay đổi tuần hoàn theo thời gian. Loại điện này được dùng phổ biến trong mạng lưới điện gia đình và công nghiệp.

Trong bài viết này, đội ngũ chuyên gia từ DAT Group sẽ cung cấp cho bạn cái nhìn chi tiết nhất về dòng điện AC, cách phân biệt với DC và những tiêu chuẩn kỹ thuật quan trọng giúp hệ thống điện gia đình vận hành an toàn, hiệu quả.

AC là gì?

Điện AC (Alternating Current) là dòng điện xoay chiều có chiều và cường độ thay đổi tuần hoàn theo thời gian. Loại điện này được dùng phổ biến trong mạng lưới điện gia đình và công nghiệp.

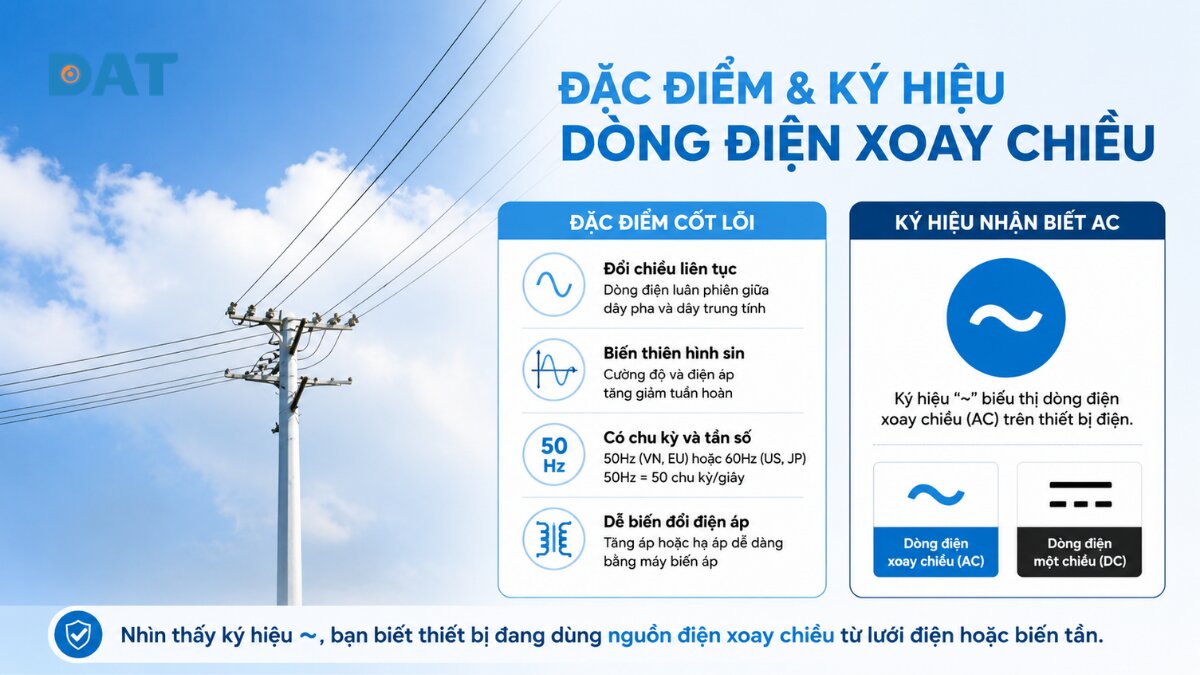

Đặc điểm và ký hiệu nhận biết dòng điện xoay chiều

Đặc điểm cốt lõi của điện AC

• Đổi chiều liên tục: Dòng điện không có cực âm/dương cố định mà luân phiên thay đổi chiều di chuyển giữa hai dây (dây pha và dây trung tính).

• Biến thiên hình sin: Cường độ (độ lớn) và điện áp của dòng điện tăng giảm theo đồ thị hình sin tuần hoàn.

• Có chu kỳ và tần số:

• Tần số phổ biến là 50 Hz (Việt Nam, Châu Âu) hoặc 60 Hz(Mỹ, Nhật).

• Tần số là 50 Hz nghĩa là dòng điện thực hiện 50 chu kỳ dao động (đổi chiều 100 lần) trong mỗi giây.

• Dễ dàng biến đổi điện áp: Có thể tăng áp hoặc hạ áp dễ dàng bằng máy biến áp, giúp truyền tải điện năng đi xa ít hao phí.

Ký hiệu nhận biết AC trên các thiết bị điện

Trên các đồng hồ vạn năng, aptomat hoặc nhãn thông số của thiết bị, dòng điện AC được ký hiệu bằng dấu ngã (~). Ký hiệu này giúp người dùng phân biệt nhanh chóng với dòng điện một chiều có ký hiệu dấu gạch ngang hoặc dấu bằng (=).

Khi kiểm tra hệ thống, nếu nhìn thấy ký hiệu này, bạn biết rằng thiết bị đang hoạt động với nguồn điện xoay chiều lấy từ lưới điện quốc gia hoặc ngõ ra của biến tần.

2 loại dòng điện xoay chiều AC phổ biến hiện nay

1. Dòng điện xoay chiều 1 pha cho lưới điện dân dụng

Hệ thống điện 1 pha sử dụng mức điện áp 220V, bao gồm 2 dây dẫn chính là dây pha (dây nóng) và dây trung tính (dây lạnh).

• Điện áp chuẩn: 220V.

• Tần số: 50Hz.

• Ứng dụng: Phù hợp cho các tải tiêu thụ gia đình có công suất nhỏ và trung bình như quạt điện, tivi, tủ lạnh, máy giặt.

Khi triển khai các gói giải pháp tiết kiệm chi phí, các chuyên gia thường tư vấn hệ thống hòa lưới 1 pha để đồng bộ hoàn hảo với nguồn điện sẵn có của hộ gia đình.

2. Dòng điện xoay chiều 3 pha cho công nghiệp và máy móc lớn

Hệ thống điện 3 pha gồm 3 dòng điện xoay chiều 1 pha có chung tần số nhưng lệch pha nhau 120 độ. Hệ thống này sử dụng 3 dây nóng và 1 dây lạnh.

• Điện áp chuẩn: 380V hoặc 400V.

• Ưu điểm: Hiệu suất truyền tải cao, giảm thiểu tối đa tổn thất năng lượng trên đường dây dài.

• Ứng dụng: Vận hành động cơ công nghiệp, máy bơm nước công suất lớn, hệ thống điện mặt trời áp mái quy mô lớn cho doanh nghiệp.

Đối với các biệt thự lớn, dinh thự trang bị nhiều thiết bị nặng như thang máy gia đình, hồ cá Koi siêu lớn hay dàn âm thanh cao cấp, việc sử dụng hệ thống điện 3 pha kết hợp giải pháp lưu trữ Hybrid sẽ mang lại nguồn năng lượng ổn định, liên tục và an toàn tuyệt đối.

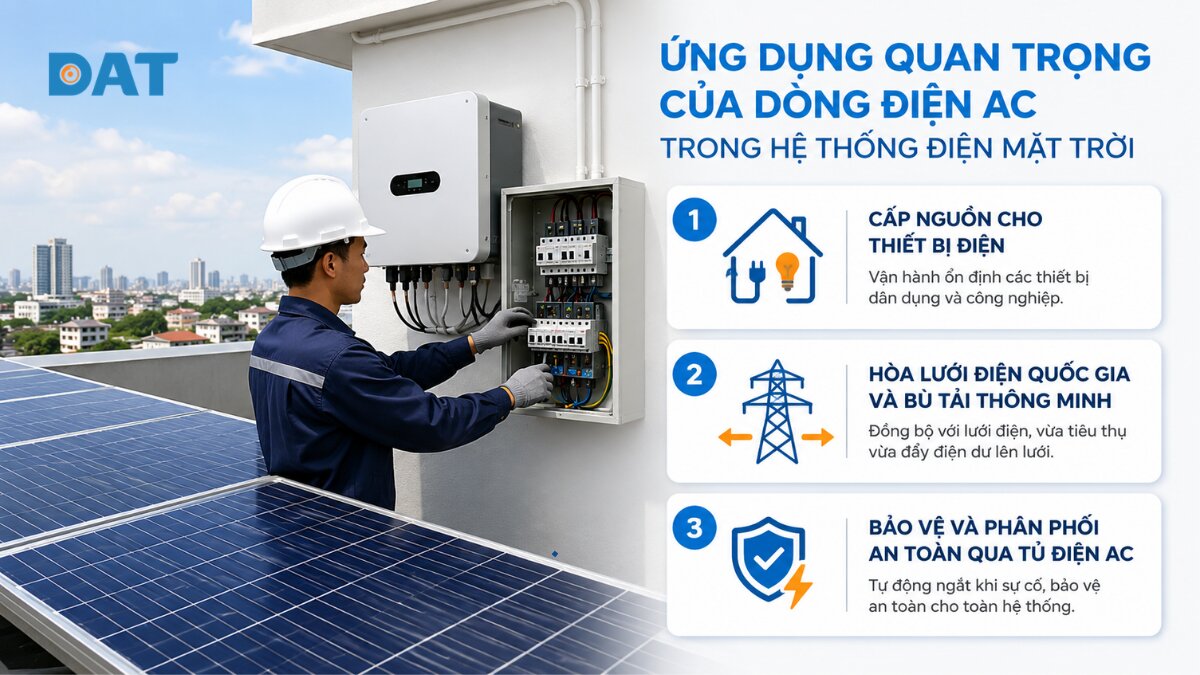

3 ứng dụng quan trọng của dòng điện AC trong hệ thống điện mặt trời

1. Cấp nguồn cho thiết bị điện dân dụng và công nghiệp

Các tấm pin mặt trời chỉ tạo ra dòng điện một chiều (DC), trong khi hầu hết các thiết bị điện trong gia đình và nhà máy (như quạt, tủ lạnh, tivi, máy bơm) được thiết kế để sử dụng điện xoay chiều (AC) chuẩn 220V–50Hz.

Dòng điện AC từ bộ chuyển đổi giúp các thiết bị này vận hành ổn định mà không cần thay mới hay chế tạo riêng hệ thống điện một chiều phức tạp.

2. Hòa lưới điện quốc gia và bù tải thông minh

Giúp đồng bộ hóa tần số và pha với lưới điện quốc gia, cho phép hệ thống vừa tiêu thụ điện mặt trời vừa lấy thêm điện lưới bù vào khi thiếu hoặc đẩy lượng điện dư lên lưới.

Tạo ra sự chuyển đổi liền mạch, giúp tối ưu hóa chi phí tiền điện hằng tháng cho chủ đầu tư.

3. Bảo vệ và phân phối an toàn qua tủ điện AC

Dòng điện AC sau khi chuyển đổi sẽ đi qua tủ điện AC chứa các thiết bị như aptomat, thiết bị chống sét và đồng hồ đo đếm.

Giúp tự động ngắt mạch khi có sự cố quá tải, ngắn mạch hay sét đánh lan truyền, bảo vệ toàn bộ mạng lưới điện bên trong công trình

So sánh sự khác biệt giữa dòng điện AC và dòng điện DC

Ưu điểm và hạn chế của dòng điện xoay chiều

Ưu điểm

• Giảm hao phí điện năng tối đa khi truyền tải đường dài.

• Thay đổi điện áp linh hoạt nhờ máy biến áp.

• Cấu tạo máy phát điện AC bền bỉ và hiệu suất cao.

• Động cơ không đồng bộ AC cấu tạo đơn giản, giá thành rẻ.

• Dễ dàng chỉnh lưu thành dòng điện một chiều (DC).

Hạn chế

• Gây giật điện và co cơ tim mạnh hơn DC ở cùng điện áp.

• Dòng điện xu hướng nổi lên bề mặt dây, làm tăng điện trở.

• Xuất hiện công suất phản kháng Q do hiện tượng cảm ứng.

• Không thể lưu trữ trực tiếp vào pin hay ắc quy.

• Dễ gây nhiễu tín hiệu cho các thiết bị viễn thông lân cận.

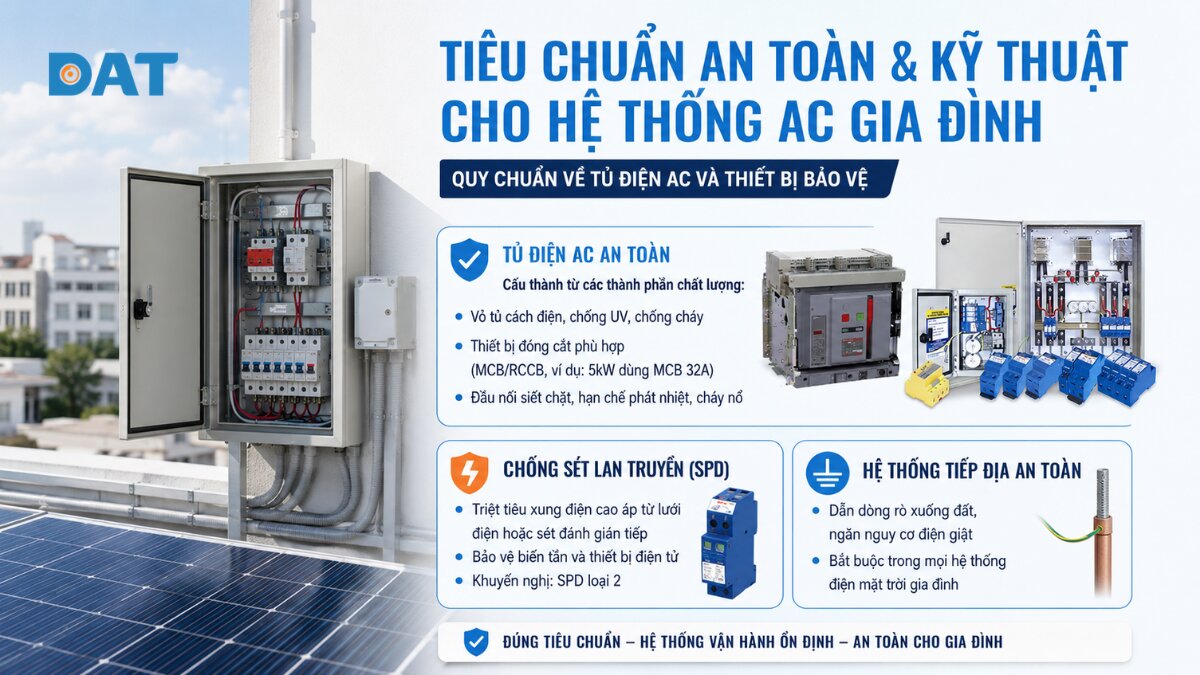

Tiêu chuẩn an toàn và kỹ thuật cho hệ thống AC gia đình

Quy chuẩn về tủ điện AC và các thiết bị đóng cắt bảo vệ

Một bộ tủ điện an toàn cần được cấu thành từ các thành phần chất lượng:

• Vỏ tủ: Sử dụng vật liệu cách điện cao cấp, có khả năng chống tia UV và chống cháy lan.

• Thiết bị đóng cắt AC: Sử dụng MCB hoặc RCCB có công suất định mức phù hợp với hệ thống. Ví dụ, hệ thống 5kW thường sử dụng MCB 32A để đảm bảo ngắt mạch kịp thời khi xảy ra sự cố.

• Đầu nối: Các đầu nối AC output cần được siết chặt và kiểm tra kỹ lưỡng. Việc này giúp hạn chế tình trạng lỏng lẻo gây phát nhiệt và cháy nổ.

Tầm quan trọng của thiết bị chống sét lan truyền đường AC

Thiết bị này giúp triệt tiêu các xung điện cao áp đột ngột phát sinh từ lưới điện quốc gia hoặc do sét đánh gián tiếp.

Nếu thiếu SPD, các xung điện có thể phá hủy hoàn toàn linh kiện bên trong biến tần điện năng lượng mặt trời chỉ trong 0.001 giây. DAT Group khuyến nghị các gia đình sử dụng SPD loại 2 để đảm bảo an toàn tối đa cho các thiết bị điện tử nhạy cảm trong nhà.

Hệ thống tiếp địa an toàn cho con người và thiết bị

Hệ thống tiếp địa giúp dẫn các dòng điện rò rỉ xuống đất, ngăn chặn nguy cơ điện giật cho người sử dụng. Quy trình hướng dẫn đấu nối điện mặt trời an toàn luôn bắt buộc phải có bước thi công hệ thống tiếp địa chuyên dụng.

Câu hỏi thường gặp về dòng điện AC

Tại sao điện lưới trong gia đình không sử dụng dòng điện một chiều DC?

Điện lưới không dùng dòng điện một chiều DC chủ yếu vì khó truyền tải đi xa, không dùng được máy biến áp, và chi phí thiết bị cao. Dòng điện xoay chiều AC được chọn vì nó giải quyết tốt các vấn đề này.

Dòng điện AC có gây nguy hiểm hơn dòng điện DC không?

Dòng điện AC (xoay chiều) nhìn chung nguy hiểm hơn dòng điện DC (một chiều) ở cùng một mức điện áp phổ thông (từ 50V đến 500V) do tác động kích thích mạnh lên tim và cơ bắp. Ở tần số dân dụng (50Hz - 60Hz), dòng điện AC có khả năng cao gây co cơ liên tục làm nạn nhân bị "dính chặt" vào nguồn điện, đồng thời dễ kích thích tim rơi vào trạng thái rung thất (fibrillation) gây tử vong nhanh chóng

Có thể dùng dây điện dân dụng thông thường làm cáp AC cho điện mặt trời không?

Có, bạn hoàn toàn có thể dùng dây điện dân dụng thông thường (như cáp PVC hoặc XLPE có tiết diện phù hợp) làm cáp AC (đầu ra từ biến tần hòa lưới vào tủ điện nhà), miễn là dây đó đáp ứng đúng dòng điện tải. Tuy nhiên, cần lưu ý vị trí lắp đặt và chất lượng dây.

Tại sao Inverter cần đồng bộ hóa với tần số AC của lưới điện quốc gia?

Máy biến tần (Inverter) cần đồng bộ hóa với tần số AC của lưới điện quốc gia để đảm bảo an toàn, duy trì ổn định hệ thống và truyền tải điện năng hiệu quả. Ba lý do chính là:

• Tránh xung đột pha gây chập điện

• Giữ ổn định cho các thiết bị điện

• Bảo vệ an toàn cho thiết bị và con người

Giải pháp Zero Export tác động như thế nào đến dòng điện AC trong nhà?

Giải pháp Zero Export tác động trực tiếp bằng cách điều tiết công suất của biến tần (inverter), làm cho dòng điện xoay chiều (AC) cấp vào nhà luôn vừa vặn hoặc nhỏ hơn mức các thiết bị đang tiêu thụ, từ đó tuyệt đối không có dòng điện AC dư thừa chạy ngược ra lưới điện công cộng.
