Inverter hybrid 10kW phân loại, báo giá & tiêu chuẩn lắp đặt

Inverter hybrid 10kW là thiết bị điều phối năng lượng mặt trời công suất lớn dành cho các căn biệt thự, nhà phố nhiều tầng và hộ gia đình tiêu thụ từ 5 đến 10 triệu đồng tiền điện mỗi tháng, tích hợp đồng thời hai tính năng hòa lưới bám tải và sạc xả pin lưu trữ Lithium tự chủ nguồn điện 24 giờ mỗi ngày.

Đội ngũ chuyên gia kỹ thuật DAT Group biên soạn bài phân tích này nhằm cung cấp bảng so sánh thông số chi tiết giữa cấu hình 1 pha và 3 pha, hướng dẫn tính toán dung lượng pin lưu trữ phù hợp và báo giá lắp đặt trọn gói hệ thống đạt chuẩn an toàn cao nhất.

Phân loại biến tần hybrid 10kW 1 pha và 3 pha

Biến tần hybrid 10kW 1 pha cho nhà phố diện tích lớn

Dòng máy 1 pha sử dụng điện áp 220V hoặc 230V, là giải pháp lý tưởng cho các căn nhà phố lớn, biệt thự liền kề sử dụng công tơ điện 1 pha nhưng có nhu cầu sử dụng nhiều thiết bị điện như điều hòa không khí và bếp từ.

Dòng máy tiêu biểu trong phân khúc này là Sungrow MG10RL với khả năng hỗ trợ công suất giàn pin lên tới 20,000 Wp và tích hợp 3 kênh dò điểm công suất cực đại MPPT độc lập.

Cấu hình 1 pha giúp đơn giản hóa hệ thống dây dẫn và tủ điện bảo vệ, phù hợp với các khu dân cư đô thị chưa có sẵn hạ tầng lưới điện 3 pha dân dụng.

Biến tần hybrid 10kW 3 pha cho biệt thự và công trình có thang máy

Dòng máy 3 pha sử dụng điện áp 380V hoặc 400V, là tiêu chuẩn bắt buộc cho các căn biệt thự cao cấp, lâu đài hoặc nhà phố kinh doanh dịch vụ có trang bị thang máy gia đình, hệ thống điều hòa trung tâm VRV hoặc máy bơm công suất lớn. Các model nổi bật như Solax X3-Hybrid-10.0-D hay Deye SUN-10K-SG04LP3-EU sở hữu khả năng cân bằng tải lệch pha 100% độc lập trên từng pha.

Tính năng cân bằng tải lệch pha cho phép biến tần cấp điện không đều giữa các pha, chẳng hạn pha A dùng 4kW trong khi pha B chỉ dùng 1kW mà hệ thống vẫn duy trì điện áp ổn định, ngăn ngừa hoàn toàn nguy cơ nhảy cầu dao tổng của tòa nhà.

Top 3 dòng Inverter Hybrid 10kW phổ biến hiện nay

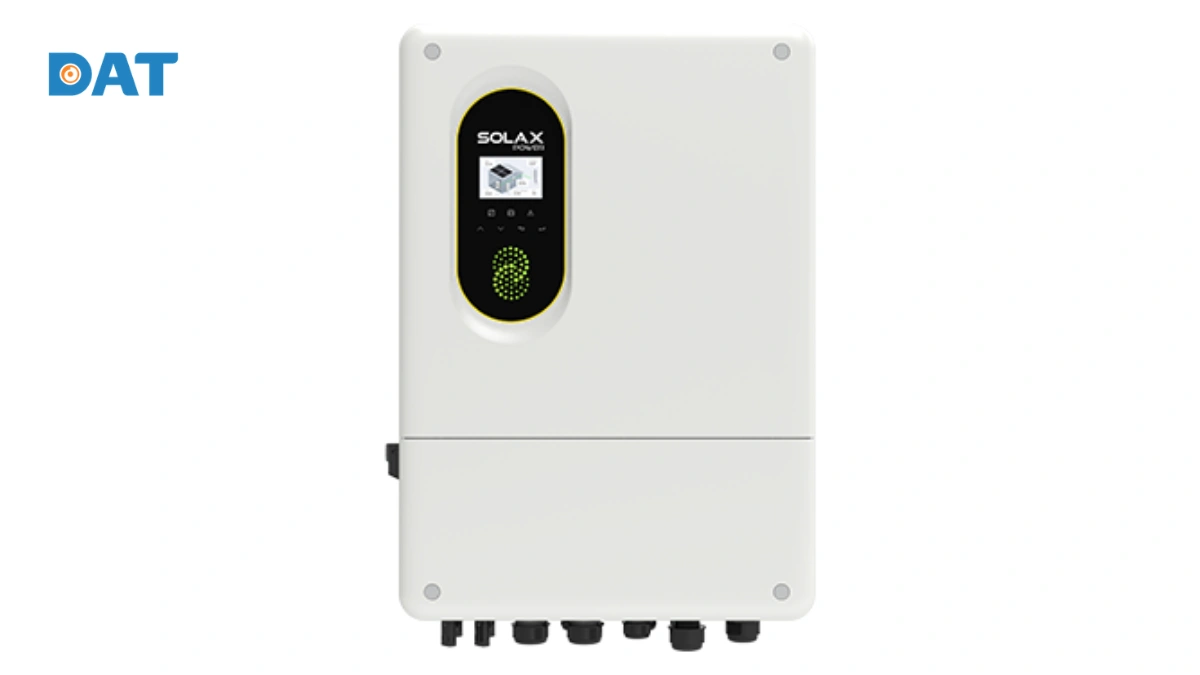

1. Biến tần hybrid dân dụng 3 pha áp thấp SolaX X3-NEO LV 10kW

Biến tần SolaX X3-NEO LV là giải pháp biến tần 3 pha áp thấp thế hệ mới dành riêng cho phân khúc biệt thự cao cấp, dinh thự và các công trình dân dụng hiện đại.

Thiết bị vận hành đồng thời ở hai chế độ hòa lưới và hoạt động độc lập, cho phép kết nối linh hoạt với cả khối pin lưu trữ Lithium và máy phát điện dự phòng để tối ưu hóa năng lực tự tiêu thụ điện năng.

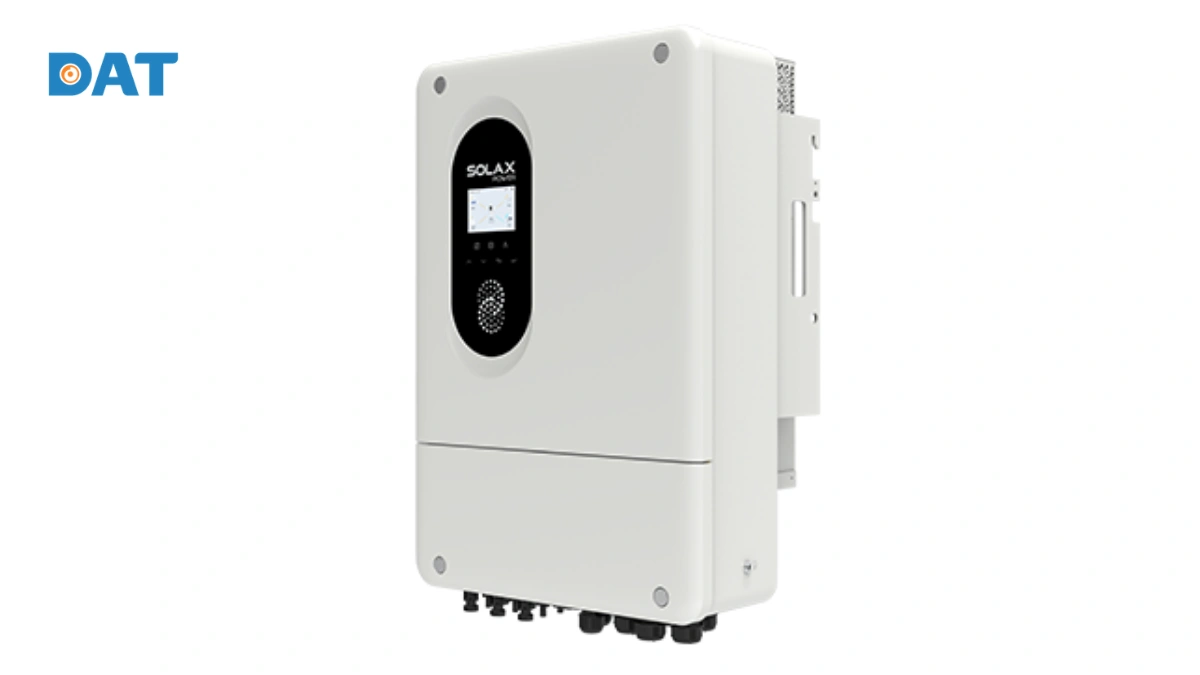

2. Biến tần hybrid dân dụng 1 pha áp thấp SolaX X1-Lite-LV 10kW

Biến tần SolaX X1-Lite-LV 1 pha dải công suất từ 8kW, 10kW đến 12kW là dòng máy thông minh được thiết kế chuyên biệt cho các hộ gia đình lớn và nhà phố đô thị sử dụng nguồn điện 1 pha 220V:

• Hiệu suất và chuyển mạch siêu tốc: Thời gian chuyển mạch sang nguồn dự phòng EPS dưới 6 mili giây, hỗ trợ tỷ lệ quá tải DC trên AC lên tới 200% và cho phép ghép nối song song tối đa 3 bộ biến tần để mở rộng công suất nguồn cấp.

• An toàn toàn diện: Tích hợp sẵn chuẩn kháng nước bụi ngoài trời IP65, công nghệ dập hồ quang AFCI bằng trí tuệ nhân tạo cùng hệ thống cắt sét lan truyền SPD loại 2 cho cả hai cổng AC và DC, đảm bảo thiết bị vận hành bền bỉ trước mọi điều kiện thời tiết khắc nghiệt.

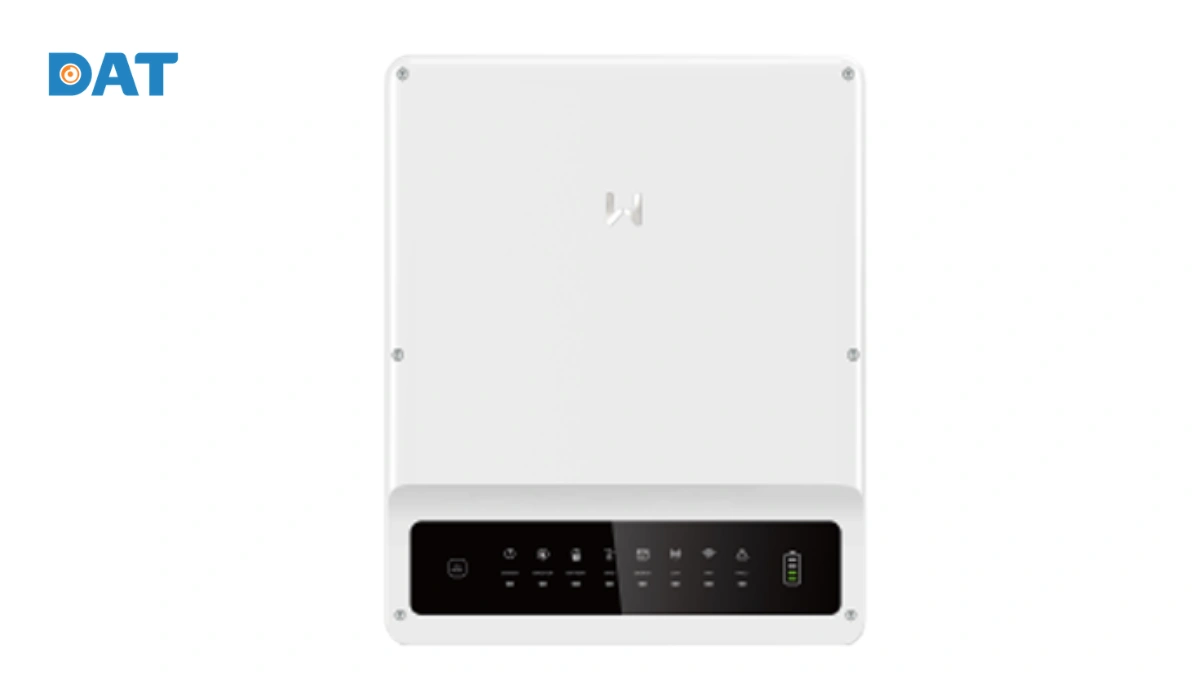

3. Bộ biến tần hybrid 10kW GoodWe ET Plus+ Model GW10KN-ET

GoodWe GW10KN-ET thuộc dòng biến tần 3 pha ET Plus+ danh tiếng, được đánh giá là một trong những bộ biến tần hybrid 10kW nhỏ gọn và vận hành êm ái nhất phân khúc dân dụng.

Thiết bị nâng cấp dòng điện một chiều đầu vào tối đa lên tới 16A trên mỗi chuỗi pin, tương thích hoàn hảo với các tấm pin mặt trời công suất lớn thế hệ mới từ LONGi Solar.

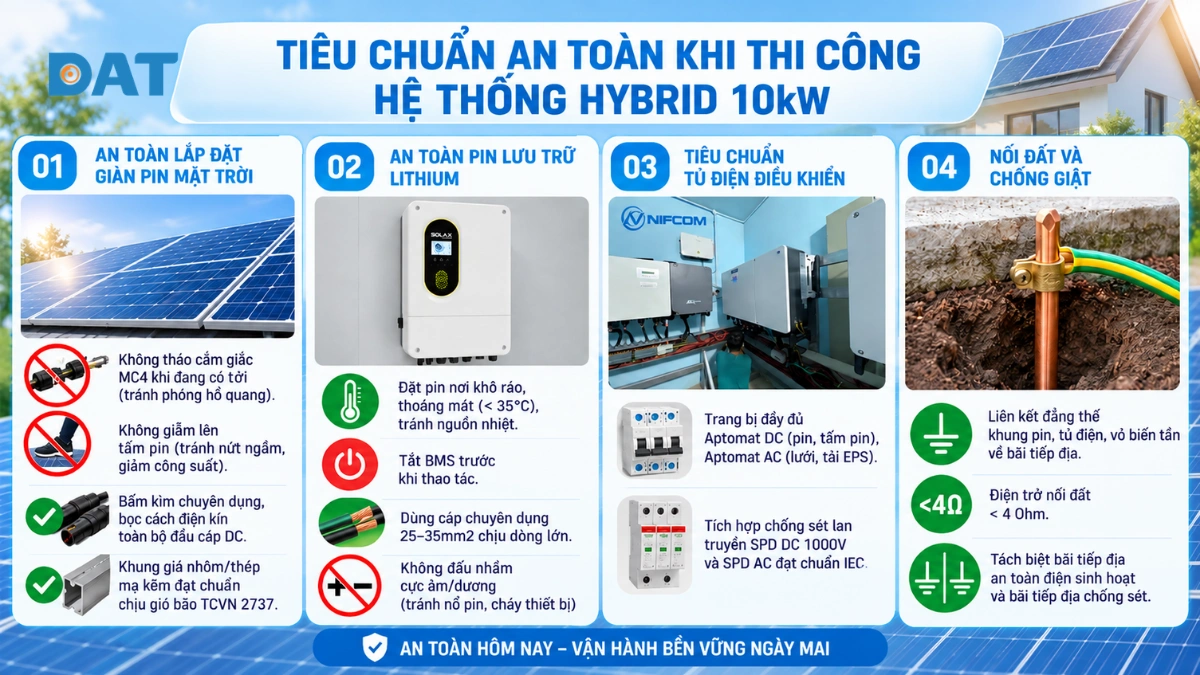

4 tiêu chuẩn an toàn khi thi công hệ thống hybrid 10kW

1. An toàn khi lắp đặt giàn tấm pin năng lượng mặt trời

Kỹ thuật viên tuyệt đối không tháo cắm giắc MC4 khi hệ thống đang mang tải để tránh phóng hồ quang điện gây bỏng nặng và hỏa hoạn. Trong suốt quá trình thao tác, người thi công không được giẫm đạp lên bề mặt tấm pin nhằm triệt tiêu nguy cơ nứt ngầm tế bào quang điện micro-cracks làm suy giảm công suất lâu dài.

Toàn bộ đầu cáp một chiều phải bấm kìm chuyên dụng và bọc cách điện kín trước khi đấu nối vào biến tần. Hệ khung giá đỡ bằng nhôm anode hoặc thép mạ kẽm nhúng nóng phải tính toán chịu áp lực gió bão theo chuẩn quốc gia TCVN 2737.

2. An toàn kỹ thuật đối với hệ thống pin lưu trữ Lithium

• Vị trí lắp đặt: Đặt pin lưu trữ Lithium LiFePO4 ở nơi khô ráo, thoáng mát dưới 35 độ C và cách xa mọi nguồn nhiệt dễ cháy.

• Đấu nối an toàn: Tắt hoàn toàn hệ thống quản lý pin BMS trước khi thao tác, sử dụng cáp chuyên dụng tiết diện 25mm2 đến 35mm2 chịu dòng xả lớn.

• Kiểm soát cực tính: Tuyệt đối không đấu nhầm cực âm và cực dương để tránh nổ cell pin và cháy bo mạch biến tần.

3. Tiêu chuẩn tủ điện điều khiển

Tủ điện phân phối bắt buộc bố trí đầy đủ Aptomat DC cho giàn pin, Aptomat DC cho pin lưu trữ, Aptomat AC lưới và Aptomat AC riêng cho cổng tải ưu tiên EPS.

Để triệt tiêu xung sét cảm ứng, tủ điện phải tích hợp hai tầng chống sét lan truyền SPD DC 1000V và SPD AC đạt chuẩn an toàn của Ủy ban Kỹ thuật Điện Quốc tế IEC.

4. Tiêu chuẩn hệ thống nối đất tiếp địa và chống giật

Toàn bộ khung giàn pin, vỏ tủ điện và thân vỏ biến tần phải liên kết đẳng thế về bãi tiếp địa với điện trở nối đất đo được dưới 4 Ohm. Kỹ sư khuyến nghị tách biệt độc lập giữa bãi tiếp địa an toàn điện sinh hoạt và bãi tiếp địa chống sét đánh thẳng, ngăn chặn dòng xung sét chạy ngược vào làm hỏng thiết bị gia đình.

Bảng giá thiết bị khi thi công hệ thống điện mặt trời hybrid 10kW

Lưu ý quan trọng: Bảng giá trên chỉ mang tính chất tham khảo tại thời điểm hiện tại. Mức chi phí đầu tư thực tế có thể thay đổi tùy thuộc vào cấu trúc mái nhà, khoảng cách kéo đường cáp truyền tải, thương hiệu cấu kiện cụ thể gia chủ lựa chọn và chính sách ưu đãi của nhà phân phối tại thời điểm khảo sát thực địa.

Câu hỏi thường gặp về biến tần hybrid 10kW

Biến tần hybrid 10kW có thể hoạt động độc lập khi mất điện lưới không?

Biến tần hybrid 10kW hoàn toàn có thể hoạt động độc lập khi lưới điện quốc gia bị cắt điện nhờ tích hợp tính năng tạo lưới độc lập Off-Grid thông qua cổng tải ưu tiên EPS.

Khi mất điện, máy tự động ngắt kết nối với lưới điện ngoài để bảo đảm an toàn cho thợ điện sửa chữa đường dây, đồng thời sử dụng năng lượng từ giàn pin mặt trời và pin lưu trữ Lithium để cấp nguồn liên tục cho các thiết bị sinh hoạt trong nhà.

Lắp đặt biến tần hybrid 10kW cần diện tích mái nhà bao nhiêu mét vuông?

Để khai thác trọn vẹn công suất biến tần hybrid 10kW, gia chủ cần lắp đặt giàn pin có công suất từ 10kWp đến 12.5kWp. Mỗi tấm pin mặt trời công suất 580W hiện nay có diện tích bề mặt khoảng 2.6 mét vuông.

Gia đình nên chọn pin lưu trữ dung lượng bao nhiêu kWh cho biến tần hybrid 10kW?

Dung lượng khối pin lưu trữ phụ thuộc vào mức tiêu thụ điện vào ban đêm của gia đình. Với biến tần công suất 10kW, mức cấu hình pin lưu trữ phổ biến và tối ưu kinh tế nhất dao động từ 10 kWh đến 15 kWh.
