SMD là gì? Cấu tạo, nguyên lý hoạt động & ứng dụng

SMD là viết tắt của Surface Mount Device (linh kiện gắn trên bề mặt), là loại linh kiện điện tử được hàn trực tiếp lên bề mặt bảng mạch in (PCB) thay vì dùng chân cắm xuyên lỗ truyền thống. Công nghệ này giúp thiết bị nhỏ gọn, tiết kiệm không gian và tối ưu chi phí sản xuất tự động.

Bài viết dưới đây từ đội ngũ chuyên gia kỹ thuật của DAT Group sẽ giúp bạn hiểu rõ bản chất linh kiện SMD là gì, cấu tạo, ưu nhược điểm và tại sao chúng lại là thành phần không thể thiếu trong các thiết bị điện mặt trời hiệu suất cao hiện nay.

Công nghệ SMD (Surface Mount Device) là gì?

SMD là viết tắt của Surface Mount Device, thuật ngữ dùng để chỉ các linh kiện điện tử được thiết kế để gắn trực tiếp lên bề mặt của bảng mạch in (PCB). Thay vì sử dụng chân cắm dài xuyên qua các lỗ trên bảng mạch như công nghệ cắm xuyên lỗ (DIP) truyền thống, linh kiện SMD tiếp xúc với các điểm dẫn điện trên bề mặt mạch thông qua quy trình hàn chuyên dụng.

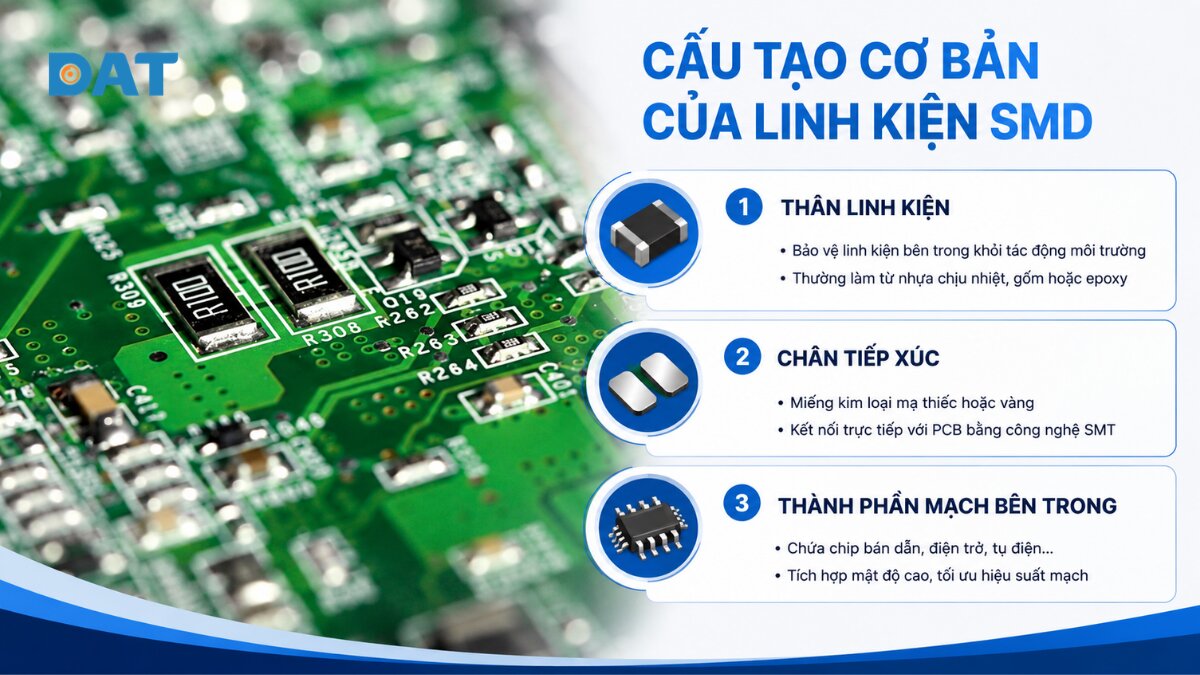

Cấu tạo cơ bản của linh kiện SMD

1. Thân linh kiện

Thân linh kiện có nhiệm vụ bảo vệ các linh kiện bán dẫn bên trong khỏi tác động môi trường. Nhà sản xuất thường sử dụng 3 loại vật liệu chính để chế tạo thân linh kiện: nhựa chịu nhiệt cao cấp, gốm hoặc epoxy.

Tại DAT Group, chúng tôi nhận thấy các dòng inverter solar hiệu suất cao 98 % thường ưu tiên sử dụng linh kiện thân gốm. Vật liệu này giúp linh kiện SMD có độ bền cơ học cao và kiểm soát nhiệt độ vận hành cực tốt trong điều kiện nắng nóng.

2. Chân tiếp xúc

Chân tiếp xúc của linh kiện SMD là các miếng kim loại phẳng mạ thiếc hoặc vàng. Bộ phận này nằm ở hai đầu hoặc dưới đáy linh kiện để kết nối trực tiếp với bảng mạch in (PCB). Công nghệ dán bề mặt (SMT) giúp loại bỏ các chân dài cồng kềnh của công nghệ cũ.

Thiết kế chân phẳng giúp linh kiện tăng diện tích tiếp xúc và giảm suy hao năng lượng thấp. Chân tiếp xúc chất lượng cũng giúp hệ thống điện mặt trời đạt chuẩn IEC về độ an toàn và khả năng chịu dòng khởi động.

3. Thành phần mạch bên trong

Tùy theo nhiệm vụ, lõi chứa các chip bán dẫn điện mặt trời, điện trở dán hoặc tụ điện dán. Trong các bộ inverter INVT chính hãng giá tốt, thành phần mạch bên trong được tích hợp với mật độ rất cao.

Cấu tạo này giúp tối ưu hóa không gian bo mạch và hỗ trợ tần số đóng cắt cao. Điều này trực tiếp giúp các giải pháp điện mặt trời tiết kiệm điện đạt hiệu quả tài chính đầu tư solar tối ưu cho hộ gia đình.

Bảng tóm tắt đặc điểm cấu tạo linh kiện SMD:

Phân loại linh kiện điện tử SMD phổ biến

1. Linh kiện bị động

Linh kiện bị động bao gồm điện trở dán, tụ điện dán và cuộn cảm SMD. Chúng có chức năng điều phối và duy trì độ ổn định cho bảng mạch in (PCB). Các mã kích thước tiêu chuẩn như 0603 hoặc 0805 là phổ biến nhất.

Ví dụ, kích thước mã 0603 chỉ khoảng 1.6 x 0.8 mm. Nhóm này không tạo ra năng lượng nhưng giúp hệ thống solar đạt độ tin cậy linh kiện điện tử tối ưu.

2. Linh kiện chủ động

Nhóm này gồm IC SMD, transistor và các loại diode bán dẫn. Chip bán dẫn điện mặt trời trong nhóm này giúp inverter solar hiệu suất cao 98% vận hành mượt mà.

Đội ngũ chuyên gia tại DAT Group luôn khuyến khích ưu tiên các linh kiện chủ động có khả năng chịu dòng khởi động lớn và kiểm soát nhiệt độ vận hành ổn định.

3. Mạch tích hợp (IC) và vi điều khiển

• IC chân nhỏ (SOIC, SOP): Vi mạch có các chân lồi ra hai bên đối diện.

• IC vuông (QFP, QFN): Vi mạch có chân ở cả 4 cạnh hoặc dạng không chân giấu ở mặt dưới dành cho chip mật độ cao.

• BGA (Ball Grid Array): IC dùng các hạt chì (bi hàn) nằm ở bên dưới bụng chip thay vì chân bên ngoài.

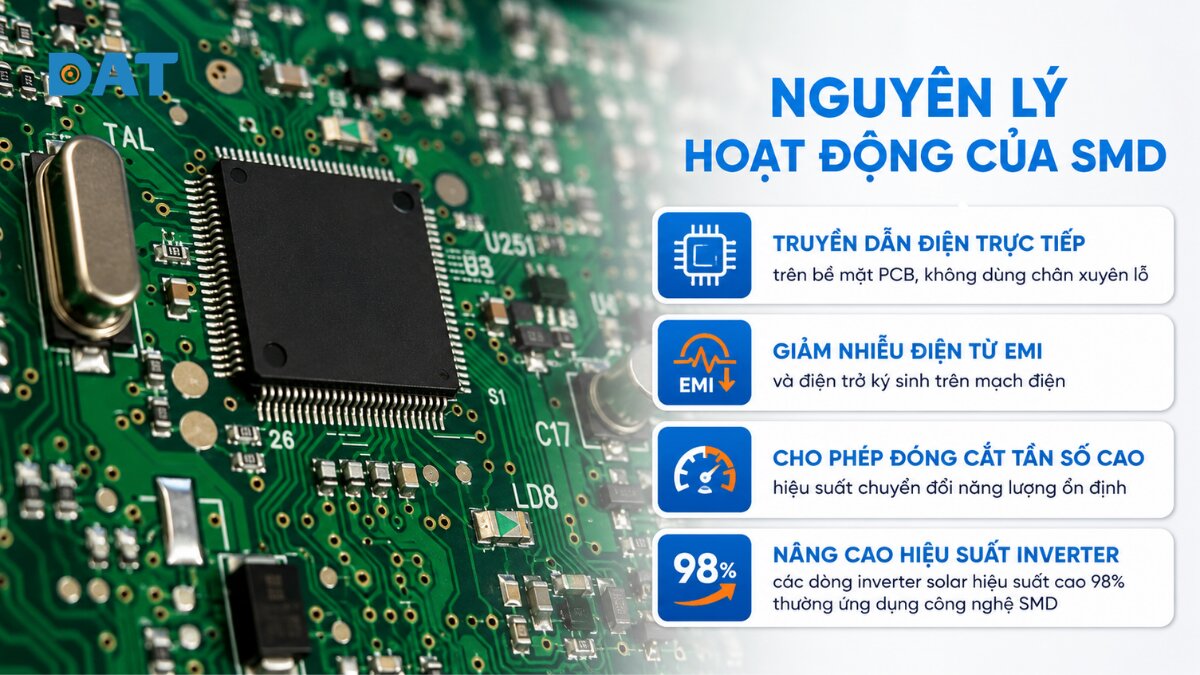

Nguyên lý hoạt động của SMD

Linh kiện SMD vận hành dựa trên nguyên lý truyền dẫn điện trực tiếp trên bề mặt bảng mạch in (PCB). Thiết kế này không sử dụng chân xuyên lỗ để kết nối. Nhờ đó, bo mạch điều khiển thông minh giảm thiểu tối đa hiện tượng nhiễu điện từ EMI. Linh kiện SMD trong biến tần solar cũng làm giảm điện trở ký sinh trên mạch điện.

Điều này cho phép thiết bị hoạt động ở tần số đóng cắt cao hơn. Hiệu suất chuyển đổi năng lượng của hệ thống luôn duy trì ở mức ổn định. Các dòng inverter solar hiệu suất cao 98 % thường ứng dụng công nghệ này cho bộ chuyển đổi DC/AC.

Ưu điểm nổi bật của linh kiện SMD

1. Tối ưu kích thước và trọng lượng

Công nghệ SMD giúp giảm kích thước Inverter từ 60 % đến 80 % so với linh kiện cắm lỗ cũ. Việc tối ưu hóa không gian bo mạch giúp thiết bị trở nên siêu nhỏ gọn và thẩm mỹ. Đây là minh chứng rõ nhất cho việc công nghệ SMD giúp giảm kích thước Inverter như thế nào.

Người dùng có thể dễ dàng lắp đặt inverter hòa lưới chính hãng DAT tại các vị trí hẹp. Điều này giúp tiết kiệm diện tích và tăng tính sang trọng cho khu vực lắp đặt thiết bị.

2. Hiệu suất nhiệt và độ bền cơ học

Linh kiện dán bề mặt ảnh hưởng thế nào đến hiệu suất solar? SMD sở hữu diện tích tiếp xúc với PCB rất lớn. Đặc điểm này hỗ trợ quá trình tản nhiệt cho Inverter diễn ra nhanh chóng và hiệu quả. Thiết kế phẳng còn giúp tăng độ bền cơ học linh kiện trước các rung động vật lý.

Hệ thống điện mặt trời đạt chuẩn IEC sử dụng SMD để đảm bảo khả năng vận hành an toàn trong 25 năm. Quý khách hoàn toàn có thể yên tâm khi nhận báo giá inverter solar công nghệ cao từ mạng lưới installer chuyên nghiệp của DAT Group.

3. Tiết kiệm năng lượng

Khả năng dẫn điện vượt trội của SMD đảm bảo mức suy hao năng lượng thấp trong suốt quá trình vận hành. Hiệu suất truyền dẫn cao giúp giảm thiểu tối đa hao phí điện năng dưới dạng nhiệt dư thừa.

Các giải pháp điện mặt trời tiết kiệm điện hiện nay đều ưu tiên ứng dụng loại linh kiện này. Nhờ đó, hộ gia đình có thể tối ưu hóa sản lượng điện mặt trời áp mái tự tiêu hằng tháng một cách hiệu quả nhất.

Nhược điểm của SMD

1. Khó sửa chữa thủ công

Kích thước linh kiện SMD siêu nhỏ khiến việc thay thế bằng tay rất khó khăn. Nhiều chủ đầu tư thường đặt câu hỏi: "Inverter công nghệ SMD có dễ sửa chữa tại Việt Nam không?". Thực tế, quy trình này yêu cầu kỹ thuật viên có chuyên môn cao và thiết bị khò hàn chuyên dụng. DAT Group khuyến nghị khách hàng không nên tự ý can thiệp vào bảng mạch in (PCB) để tránh hỏng hóc lan rộng.

2. Nhạy cảm với ứng suất nhiệt

Mối hàn SMD gắn trực tiếp lên bề mặt PCB dễ bị nứt dưới tác động của sự giãn nở nhiệt không đồng đều. Đây là nguyên nhân chính giải thích tại sao inverter solar hay báo lỗi linh kiện điện tử khi hệ thống tản nhiệt kém.

Vậy linh kiện SMD có chịu được nhiệt độ cao không? Các linh kiện trong inverter solar hiệu suất cao 98 % vẫn hoạt động tốt ở mức nhiệt lên đến 125 độ C. Yếu tố then chốt là hệ thống cần được kiểm soát nhiệt độ vận hành hiệu quả và đạt tiêu chuẩn an toàn điện IEC.

3 ứng dụng thực tế của công nghệ SMD

1. Trong ngành công nghiệp điện tử

SMD là nền tảng sản xuất điện thoại thông minh, máy tính và thiết bị y tế. Công nghệ tiết kiệm không gian cho phép tích hợp hàng tỷ chip bán dẫn lên diện tích bảng mạch in (PCB) siêu nhỏ. Điều này thúc đẩy sự phát triển mạnh mẽ của kết nối thông minh vạn vật (IoT).

Hệ thống điều khiển ô tô hiện đại cũng ứng dụng linh kiện SMD để đảm bảo độ bền cơ học linh kiện trong môi trường rung động liên tục.

2. Trong chiếu sáng và quảng cáo

LED SMD được dùng rộng rãi cho màn hình LED lớn và biển hiệu quảng cáo đa sắc màu. Chip LED SMD có các kích thước phổ biến như 3.5 x 2.8 mm hoặc 5.0 x 5.0 mm.

Đây là giải pháp bảo vệ môi trường (Green Tech) tối ưu nhờ khả năng tản nhiệt tốt. Các loại đèn đường năng lượng mặt trời dùng công nghệ này có tuổi thọ lên tới 100,000 giờ.

3. Trong thiết bị điện mặt trời

Bộ chuyển đổi DC/AC ứng dụng SMD giúp inverter solar hiệu suất cao 98 % vận hành cực kỳ ổn định. Linh kiện dán bề mặt ảnh hưởng thế nào đến hiệu suất solar?

Nó giúp giảm suy hao năng lượng thấp và tăng tần số đóng cắt cao. Nhờ đó, các giải pháp điện mặt trời tiết kiệm điện cho hộ gia đình đạt hiệu quả tài chính đầu tư solar cao nhất.

Xu hướng phát triển của SMD trong tương lai

Ngành năng lượng tái tạo Việt Nam đang chứng kiến sự cải tiến không ngừng của công nghệ SMD để đáp ứng nhu cầu ngày càng cao.

• Công nghệ Micro-SMD: Linh kiện sẽ đạt kích thước dưới 0.1 mm nhưng mang mật độ xử lý dữ liệu mạnh mẽ hơn.

• Vật liệu chịu nhiệt mới: Sử dụng vật liệu như Silicon Carbide (SiC) giúp linh kiện SMD hoạt động bền bỉ ở ngưỡng nhiệt 150 - 200 độ C.

• Tích hợp AI: Chip SMD tương lai sẽ có khả năng tự chẩn đoán lỗi trong hệ thống điện mặt trời áp mái tự tiêu.

Câu hỏi thường gặp về SMD

Tại sao inverter điện mặt trời lại dùng linh kiện SMD?

Việc dùng SMD giúp Inverter nhỏ gọn hơn và tản nhiệt tốt hơn, từ đó nâng cao hiệu suất chuyển đổi điện năng cho hộ gia đình.

Linh kiện SMD có chịu được độ ẩm cao tại Việt Nam không?

Có, nếu bo mạch được phủ lớp keo bảo vệ (conformal coating) đạt chuẩn, linh kiện SMD hoạt động rất bền bỉ trong môi trường nóng ẩm.

Tuổi thọ thực tế của chip led SMD là bao nhiêu?

Chip LED SMD chất lượng cao có tuổi thọ thiết kế lên đến 100.000 giờ, tương đương hơn 10 năm sử dụng liên tục.

Làm sao để phân biệt led SMD 3528 và 5050?

Sự khác biệt nằm ở kích thước (3.5mm x 2.8mm so với 5.0mm x 5.0mm), chip 5050 thường sáng hơn do tích hợp nhiều điốt hơn bên trong.

Thay thế linh kiện SMD có đắt không?

Chi phí linh kiện khá rẻ, nhưng chi phí nhân công kỹ thuật cao do yêu cầu máy móc hiện đại để tháo gỡ và hàn lại linh kiện nhỏ.
