IEC 60364 là gì? Tiêu chuẩn trong thi công lắp điện mặt trời

Tiêu chuẩn IEC 60364 (tên đầy đủ: Low-voltage electrical installations) là bộ tiêu chuẩn quốc tế toàn diện và quan trọng nhất do Ủy ban Kỹ thuật Điện Quốc tế (IEC) ban hành nhằm quy định các nguyên tắc thiết kế, lắp đặt và kiểm tra hệ thống điện hạ thế (điện áp lên đến 1000 V AC hoặc 1500 V DC).

Với tư cách là những chuyên gia kỹ thuật thuộc đội ngũ kỹ sư điện mặt trời DAT Group, chúng tôi xây dựng bài viết phân tích chuyên sâu này nhằm cung cấp toàn bộ kiến thức về tiêu chuẩn quốc tế IEC 60364, quy chuẩn Việt Nam tương đương và các quy tắc thi công bắt buộc giúp hệ thống vận hành ổn định, chống nguy cơ cháy nổ.

Tiêu chuẩn IEC 60364 là gì?

IEC 60364 là bộ tiêu chuẩn quốc tế do Ủy ban Kỹ thuật Điện Quốc tế (IEC) ban hành về hệ thống lắp đặt điện hạ thế. Tại Việt Nam, bộ tiêu chuẩn này được chuyển đổi và áp dụng thành bộ tiêu chuẩn quốc gia TCVN 7447 nhằm đảm bảo an toàn, vận hành ổn định và hiệu quả năng lượng cho các công trình dân dụng lẫn công nghiệp.

Vai trò của phần IEC 60364-7-712 trong điện mặt trời

Tiêu chuẩn IEC 60364 (được Việt Nam dịch nghĩa và áp dụng tương đương qua bộ tiêu chuẩn quốc gia TCVN 7447) là bộ quy tắc quốc tế cốt lõi quy định về thiết kế, lắp đặt và kiểm tra hệ thống điện hạ thế.Trong lĩnh vực điện mặt trời, IEC 60364-7-712 là phần chuyên biệt quan trọng nhất, đóng vai trò là "kim chỉ nam" bắt buộc cho toàn bộ vòng đời của một hệ thống quang điện (PV) từ lúc thiết kế đến khi vận hành.

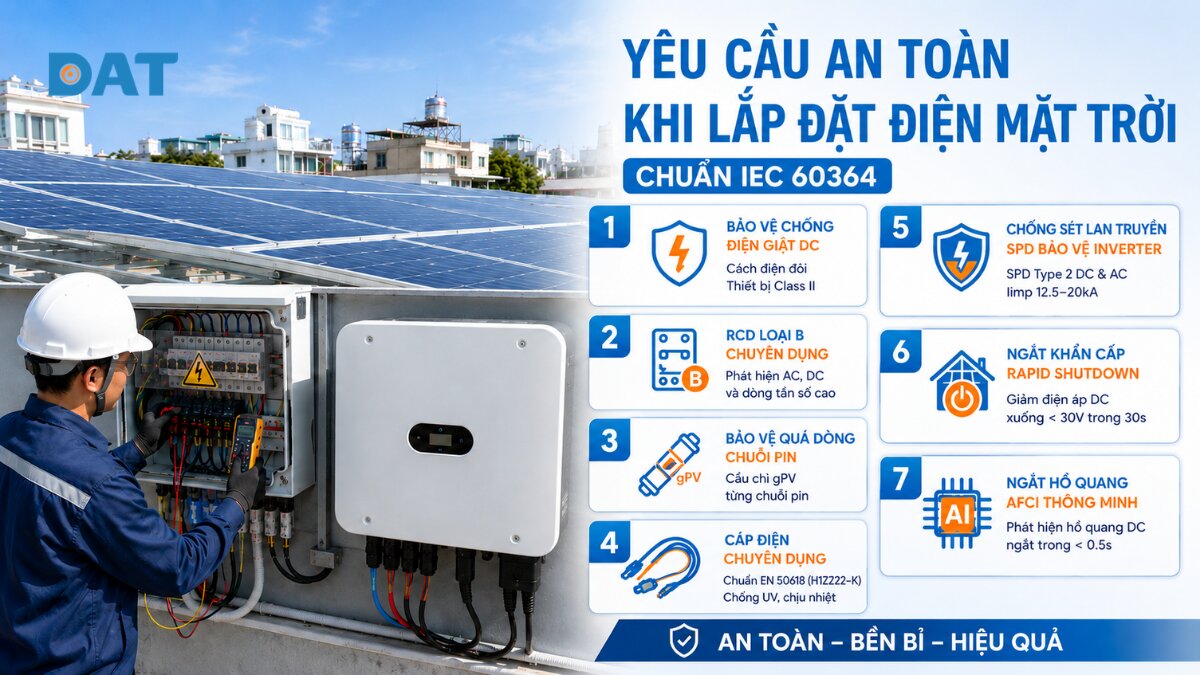

7 yêu cầu an toàn khi lắp đặt điện mặt trời chuẩn IEC 60364

1. Biện pháp bảo vệ chống điện giật phía dòng điện một chiều DC

Dòng điện DC ở điện áp từ 300V đến 1,000V có khả năng gây co quắp cơ liên tục và tử vong cao hơn nhiều so với dòng điện AC cùng điện áp. IEC 60364-7-712 quy định bắt buộc phải áp dụng biện pháp cách điện đôi (Double Insulation) hoặc cách điện tăng cường (Reinforced Insulation) cho toàn bộ dây dẫn và thiết bị phía DC.

Tất cả các thiết bị như hộp gom dây (Combiner Box), vỏ biến tần (Inverter) đều phải đạt cấp bảo vệ Class II.

2. Trang bị thiết bị bảo vệ rò điện RCD loại B chuyên dụng

Một điểm đặc thù kỹ thuật vô cùng quan trọng trong IEC 60364-7-712 là yêu cầu về thiết bị bảo vệ dòng rò (RCD). Biến tần điện mặt trời hòa lưới có thể tạo ra dòng rò DC chạy ngược về phía lưới điện AC. Các thiết bị RCD loại AC hoặc loại A thông thường sẽ bị "tê liệt" hoặc bão hòa từ tính khi có dòng rò DC vượt quá 6mA, dẫn đến mất hoàn toàn khả năng ngắt mạch an toàn.

Tiêu chuẩn bắt buộc phải sử dụng RCD loại B (Type B RCD) có khả năng phát hiện cả dòng rò xoay chiều AC, dòng rò một chiều DC bằng phẳng và dòng rò tần số cao. Việc trang bị RCD Type B giúp bảo vệ tính mạng người sử dụng khỏi nguy cơ điện giật ngay cả khi hệ thống xảy ra sự cố rò điện phức tạp từ inverter.

3. Yêu cầu bảo vệ chống quá dòng và ngắn mạch chuỗi pin

Khi hệ thống gồm nhiều chuỗi pin (String) đấu song song, nếu xảy ra sự cố ngắn mạch tại một chuỗi, dòng điện từ các chuỗi còn lại sẽ dồn về chuỗi bị lỗi. Tiêu chuẩn quy định phải trang bị cầu chì DC chuyên dụng (gPV Fuse) cho từng chuỗi pin khi số lượng chuỗi đấu song song từ 3 chuỗi trở lên.

Lưu ý kỹ thuật: Cầu chì bảo vệ chuỗi pin phải là loại gPV được thiết kế riêng cho hệ thống quang điện, có khả năng cắt được dòng ngắn mạch nhỏ trong mạch DC điện áp cao. Tuyệt đối không được dùng cầu chì AC thông thường để bảo vệ phía mạch DC của tấm pin.

4. Lựa chọn cáp điện mặt trời chuyên dụng chống tia UV và chịu nhiệt

• Tiêu chuẩn cáp: Cáp điện phải đáp ứng tiêu chuẩn TUV 2PfG 1169 hoặc EN 50618 (loại cáp H1Z2Z2-K).

• Cấu tạo ruột dẫn: Ruột dẫn bằng đồng nhiều sợi mạ tin (thiếc) chống oxy hóa, giúp duy trì điện trở tiếp xúc thấp trong thời gian dài.

• Vỏ cách điện: Vỏ cách điện bằng vật liệu ít khói, không chứa halogen (LSZH), chống tia UV, chịu được nhiệt độ làm việc từ -40 độ C đến 90 độ C (nhiệt độ cực đại tại ruột dẫn lên tới 120 độ C).

• Tiết diện cáp: Hệ thống điện mặt trời hộ gia đình từ 5kWp đến 10kWp thường sử dụng cáp tiết diện 4mm2 hoặc 6mm2 để đảm bảo độ sụt áp phía DC luôn nhỏ hơn 1%.

5. Lắp đặt thiết bị chống sét lan truyền SPD bảo vệ inverter

Hệ thống điện mặt trời lắp trên mái nhà có nguy cơ cao bị ảnh hưởng bởi sét đánh trực tiếp hoặc sét lan truyền. Tiêu chuẩn IEC 60364-7-712 yêu cầu bắt buộc phải trang bị thiết bị bảo vệ quá áp (SPD) phía DC tại đầu vào inverter và phía AC tại đầu ra của tủ phân phối.

Thiết bị SPD Type 2 phía DC phải có điện áp làm việc Ucpv lớn hơn điện áp hở mạch cực đại của chuỗi pin (Voc max) và có khả năng xả dòng xung sét Iimp từ 12.5kA đến 20kA.

6. Tích hợp công nghệ ngắt khẩn cấp cấp độ tấm pin Rapid Shutdown

Để đảm bảo an toàn tuyệt đối cho lực lượng phòng cháy chữa cháy (PCCC) khi có sự cố hỏa hoạn xảy ra tại công trình, tiêu chuẩn IEC 60364-7-712 khuyến nghị và bắt buộc áp dụng tính năng ngắt khẩn cấp Rapid Shutdown tại một số quốc gia tiên tiến.

Khi công tắc khẩn cấp được kích hoạt, hệ thống ngắt Rapid Shutdown sẽ tự động giảm điện áp của toàn bộ chuỗi pin DC trên mái nhà xuống dưới 30V trong vòng 30 giây.

7. Tích hợp thuật toán ngắt mạch hồ quang quang điện AFCI

Hiện tượng phóng điện hồ quang DC (Arc Fault) là nguyên nhân hàng đầu gây cháy nổ tủ điện mặt trời. Tiêu chuẩn IEC 60364-7-712 khuyến khích tích hợp công nghệ ngắt mạch hồ quang AFCI tự động sử dụng trí tuệ nhân tạo (AI). Bộ AFCI phân tích dạng sóng dòng điện trong thời gian thực, phát hiện tần số đặc trưng của hồ quang DC và ngắt biến tần trong thời gian dưới 0.5 giây, triệt tiêu mầm mầm cháy nổ ngay khi vừa xuất hiện.

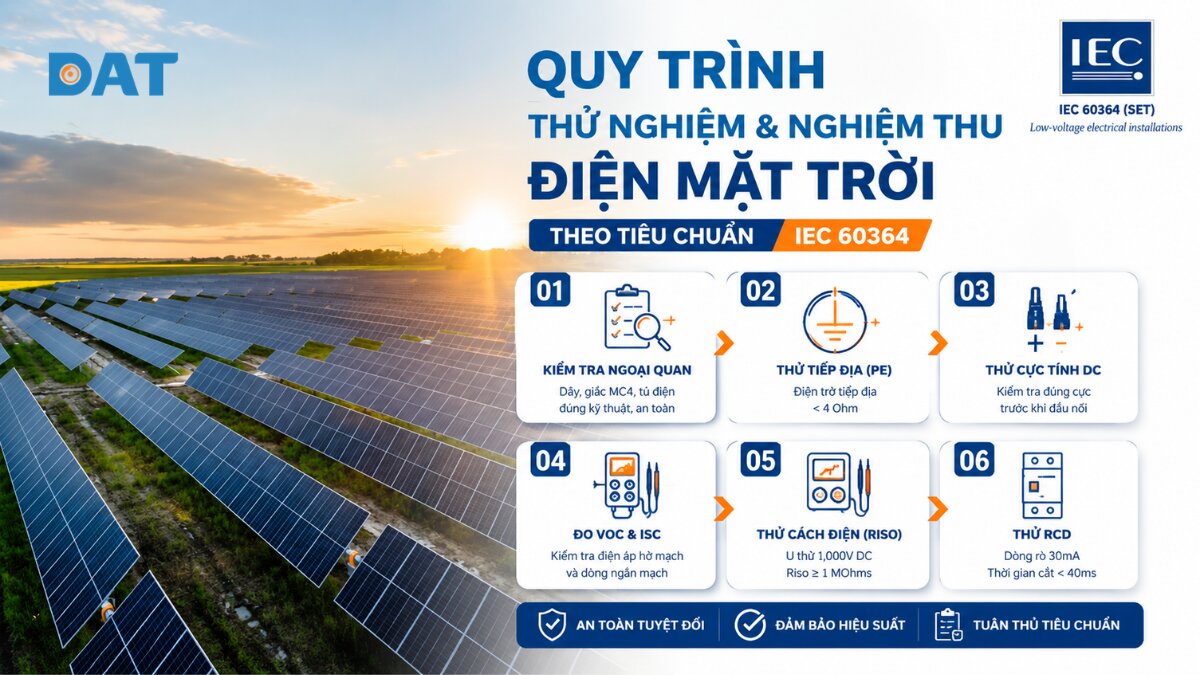

Quy trình thử nghiệm và nghiệm thu điện mặt trời theo IEC 60364

• Kiểm tra ngoại quan kỹ thuật: Xác nhận toàn bộ dây cáp được cố định chắc chắn trong ống ghen chống cháy, các giắc cắm MC4 được bấm bằng kìm chuyên dụng, các tủ điện đóng cắt được gắn nhãn cảnh báo điện áp cao DC rõ ràng.

• Thử nghiệm liên tục của dây dẫn bảo vệ (Tiếp địa): Đo điện trở thông mạch của hệ thống dây tiếp địa PE từ vỏ kim loại của giàn pin, khung nhôm, vỏ inverter đến cọc tiếp địa đất. Điện trở tiếp địa tổng phải đạt giá trị nhỏ hơn 4 Ohm.

• Thử nghiệm cực tính chuỗi pin (Polarity Test): Sử dụng đồng hồ đo điện áp DC để kiểm tra chính xác cực dương (+) và cực âm (-) của từng chuỗi pin trước khi cắm vào inverter, tránh sự cố cắm ngược cực gây nổ mạch công suất.

• Thử nghiệm điện áp hở mạch (Voc) và dòng ngắn mạch (Isc): Đo điện áp hở mạch của từng chuỗi pin dưới ánh nắng mặt trời và so sánh với thông số nhà sản xuất để phát hiện sớm các tấm pin bị lỗi hoặc đấu nối thiếu.

• Thử nghiệm điện trở cách điện (Riso Insulation Test): Áp dụng điện áp thử nghiệm 1,000V DC giữa các cực mang điện DC với đất. Giá trị điện trở cách điện Riso đo được phải đạt tối thiểu 1 MOhms. Nếu Riso nhỏ hơn 1 MOhms, hệ thống có nguy cơ bị rò điện ra mái tôn hoặc khung giàn.

• Thử nghiệm hoạt động của thiết bị ngắt rò rỉ RCD: Sử dụng thiết bị đo chuyên dụng để kiểm tra thời gian tác động ngắt mạch của RCD Type B khi có dòng rò giả định 30mA, đảm bảo RCD cắt mạch trong thời gian dưới 40ms.

So sánh tiêu chuẩn an toàn IEC 60364 và các quy chuẩn điện truyền thống

Câu hỏi thường gặp về tiêu chuẩn IEC 60364

Tại sao hệ thống điện mặt trời hộ gia đình từ 5kWp trở lên bắt buộc phải đo điện trở cách điện Riso trước khi vận hành?

Hệ thống từ 5kWp có điện áp chuỗi pin DC từ 350V đến 600V. Nếu vỏ cáp bị chầy xước trong quá trình kéo dây qua mái tôn, dòng rò DC sẽ truyền ra khung giàn.

Nếu không đo Riso để phát hiện sớm, khi trời mưa ẩm ướt, người dùng chạm vào giàn khung hoặc mái tôn có thể bị điện giật nguy hiểm.

Sự khác biệt giữa giắc cắm MC4 chính hãng và giắc cắm gia công trôi nổi theo tiêu chuẩn IEC 60364 là gì?

Giắc cắm MC4 chính hãng (như của Stäubli) tuân thủ nghiêm ngặt tiêu chuẩn IEC 60364 về độ kín nước IP68 và điện trở tiếp xúc cực nhỏ (<0.2 mOhm).

Giắc cắm kém chất lượng có điện trở tiếp xúc cao, khi dòng điện 10A-15A chạy qua sẽ bị nóng chảy, gây ra hiện tượng phóng điện hồ quang làm cháy mái nhà.

Tiêu chuẩn IEC 60364 quy định hệ thống tiếp địa điện mặt trời như thế nào?

Tiêu chuẩn quy định toàn bộ khung nhôm của các tấm pin, giá đỡ kim loại, vỏ tủ điện và vỏ biến tần phải được nối liên tục về một hệ thống tiếp địa PE chung. Điện trở cọc tiếp địa phải đạt nhỏ hơn 4Ohm để đảm bảo xả an toàn dòng xung sét và dòng rò rỉ xuống đất.
