Tủ điện ATS là gì? Cấu tạo & lợi ích trong điện mặt trời

Tủ điện ATS (Automatic Transfer Switch) là hệ thống chuyển đổi nguồn điện tự động giữa nguồn chính (điện lưới) và nguồn dự phòng (máy phát điện), giúp cấp điện liên tục và bảo vệ thiết bị.

Trong bài viết này, đội ngũ chuyên gia tại DAT Group sẽ giúp quý khách hiểu rõ cấu tạo, nguyên lý vận hành và cách lựa chọn tủ ATS tối ưu cho hệ thống điện mặt trời gia đình, dựa trên các tiêu chuẩn an toàn kỹ thuật mới nhất hiện nay.

Tủ điện ATS là gì?

Tủ điện ATS (Automatic Transfer Switch) là hệ thống chuyển mạch tự động giúp chuyển tải nguồn điện từ nguồn chính (điện lưới) sang nguồn dự phòng (máy phát điện hoặc điện mặt trời) khi nguồn chính gặp sự cố như mất điện, mất pha, sụt áp hoặc quá áp. Thiết bị này đảm bảo hệ thống điện hoạt động liên tục và an toàn.

Cấu tạo chi tiết của một tủ điện ATS tiêu chuẩn

Hệ thống thiết bị đóng cắt cơ điện lực

Thiết bị đóng cắt là bộ phận chấp hành trực tiếp chịu dòng tải định mức và dòng ngắn mạch. Trong các bộ chuyển nguồn ATS gia đình, Contactor (Khởi động từ) thường được ưu tiên nhờ kích thước nhỏ gọn và thời gian chuyển mạch nhanh.

Đối với các hệ thống yêu cầu công suất lớn hơn, kỹ sư thường sử dụng MCCB hoặc ACB tích hợp motor nạp lò xo.

Bộ điều khiển trung tâm và mạch logic giám sát

Linh kiện này liên tục giám sát chất lượng điện lưới EVN thông qua các thông số về điện áp và tần số. Khi phát hiện sự cố mất pha hoặc sụt áp quá ngưỡng, bộ điều khiển sẽ kích hoạt tính năng dự phòng khẩn cấp.

Các dòng tủ ATS thông minh cho gia đình hiện nay cho phép giám sát trạng thái qua App, giúp người dùng quản lý năng lượng thông minh 24/7.

Cơ chế khóa chéo an toàn ngăn ngừa ngắn mạch

Cơ chế khóa chéo (Interlock) là thành phần bắt buộc để đạt tiêu chuẩn lắp đặt tủ điện ATS đạt chuẩn PCCC. Hệ thống này đảm bảo về mặt vật lý rằng nguồn lưới và nguồn dự phòng không bao giờ đóng cùng lúc. Việc ngăn chặn tuyệt đối tình trạng ngắn mạch pha-pha giúp bảo vệ an toàn hệ thống điện gia đình và tối ưu hóa hiệu suất đầu tư lâu dài.

Hệ thống điều khiển và Giao diện

• Nút nhấn: Gồm nút dừng khẩn cấp (Emergency Stop), nút chọn chế độ Auto/Manual.

• Đèn báo: Đèn hiển thị trạng thái nguồn lưới, máy phát, nguồn cấp tải.

• Bộ sạc: Sạc ắc quy tự động duy trì nguồn cho máy phát điện.

• Hệ thanh cái: Đồng thanh cái liên kết động lực bọc co nhiệt màu tiêu chuẩn.

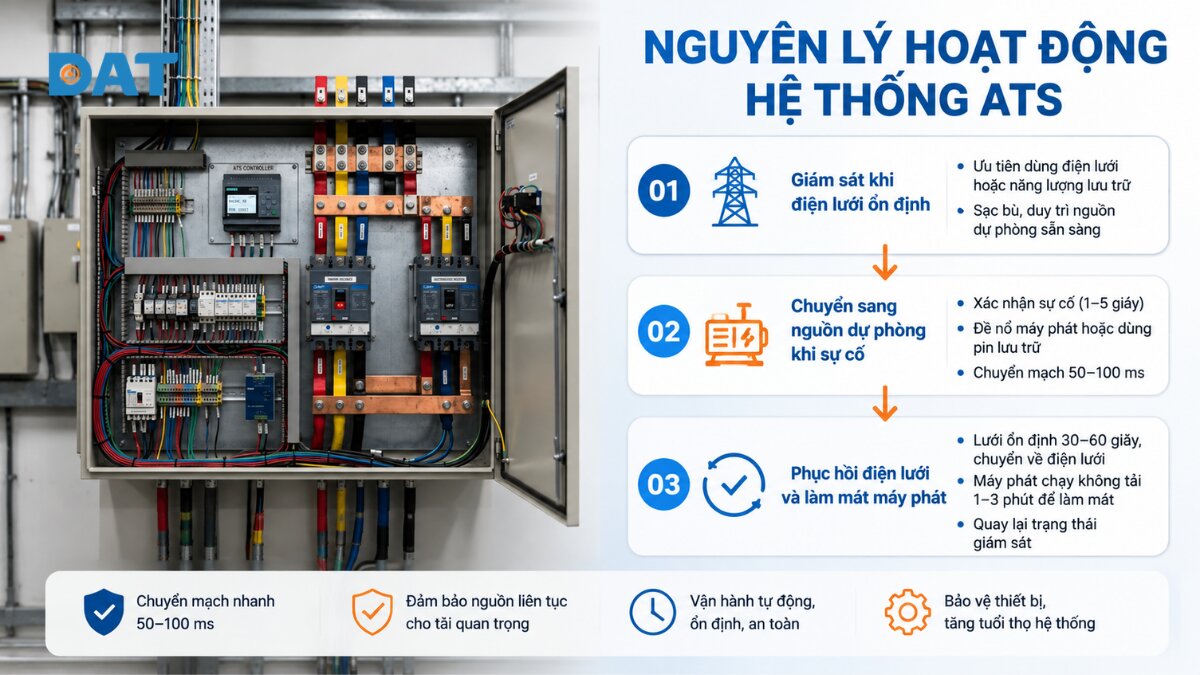

Nguyên lý hoạt động theo chu trình logic của hệ thống ATS

Giai đoạn giám sát khi điện lưới hoạt động bình thường

Khi điện lưới EVN ở trạng thái ổn định, bộ điều khiển trung tâm điều khiển thiết bị đóng cắt nguồn lưới đóng lại. Lúc này, phụ tải sẽ ưu tiên sử dụng điện lưới hoặc năng lượng mặt trời lưu trữ tùy theo cấu hình hệ thống.

Đồng thời, tủ điện ATS chuyển nguồn tự động sẽ kích hoạt bộ sạc bù để duy trì điện áp cho pin lưu trữ Lithium hoặc ắc quy máy phát. Quy trình này đảm bảo nguồn dự phòng luôn sẵn sàng cho các tình huống khẩn cấp.

Giai đoạn chuyển mạch sang nguồn điện dự phòng khi gặp sự cố

Khi lưới điện xảy ra sự cố, bộ điều khiển sẽ đếm ngược một khoảng thời gian trễ từ 1 đến 5 giây để xác nhận. Nếu nguồn lưới không phục hồi, hệ thống sẽ thực hiện lệnh đề nổ máy phát hoặc chuyển sang dùng điện từ tủ ATS tự động chuyển nguồn từ pin lưu trữ.

Thời gian chuyển mạch của tủ ATS bao lâu phụ thuộc vào thiết bị đóng cắt, thông thường dao động từ 50 đến 100 ms. Đối với các thiết bị như máy tính hay dàn âm thanh hi-end dùng điện mặt trời, thời gian này giúp bảo vệ tải nhạy cảm không bị khởi động lại.

Giai đoạn phục hồi lại nguồn điện lưới và làm mát máy phát

Khi nguồn lưới EVN đạt chỉ số an toàn, tủ ATS sẽ thực hiện quy trình chuyển tải ngược lại. Bộ điều khiển ra lệnh cắt nguồn dự phòng và đóng nguồn lưới sau khi xác nhận lưới điện đã ổn định trong khoảng 30 đến 60 giây.

Sau khi ngắt tải, máy phát điện sẽ tiếp tục chạy không tải trong 1 đến 3 phút để hạ nhiệt động cơ. Sau khi hoàn tất, hệ thống quay lại trạng thái giám sát trực tuyến để đảm bảo trải nghiệm sống không mất điện cho gia đình.

3 dòng tủ ATS phổ biến trên thị trường

1. Tủ ATS sử dụng khởi động từ Contactor cho quy mô dân dụng

Đây là dòng tủ ATS 1 pha cho điện mặt trời được ưa chuộng nhất tại các hộ gia đình. Thiết bị sử dụng cặp Contactor (Khởi động từ) được khóa chéo liên động cơ khí. Ưu điểm nổi bật là kích thước nhỏ gọn và thời gian chuyển mạch của tủ ATS rất nhanh.

2. Tủ ATS sử dụng Aptomat khối MCCB cho tải công suất vừa

Đối với các hệ thống điện mặt trời 3 pha, tủ ATS sử dụng MCCB gắn motor (Motorized MCCB) là lựa chọn tối ưu. Dòng tủ này tích hợp sẵn khả năng bảo vệ quá tải và ngắn mạch. Mặc dù thời gian chuyển mạch chậm hơn Contactor (khoảng 1 đến 2 giây), nhưng MCCB mang lại độ tin cậy của linh kiện điện cao hơn cho các nhà xưởng có phụ tải ưu tiên trung bình.

3. Tủ ATS sử dụng máy cắt không khí ACB cho công nghiệp nặng

Trong các dự án quy mô lớn, tủ ATS 3 pha điện mặt trời thường sử dụng ACB để đáp ứng yêu cầu chịu tải dòng điện siêu lớn. Thiết bị này nổi bật với khả năng dập hồ quang mạnh, độ bền cơ học cao và vận hành ổn định trong điều kiện tải nặng.

Nhờ đó, đây được xem là giải pháp nguồn dự phòng ATS có độ bền cao, thường được các đơn vị lắp đặt tủ ATS uy tín lựa chọn cho khu công nghiệp, trung tâm dữ liệu và các công trình yêu cầu độ tin cậy lớn.

Vai trò của tủ ATS đối với hệ thống điện mặt trời Hybrid và Off-grid

Tối ưu hóa nguồn năng lượng sạch từ pin lưu trữ

Khi lắp điện mặt trời có ATS, hệ thống sẽ ưu tiên sử dụng điện năng tự tiêu từ pin lưu trữ Lithium. Tủ ATS tự động chuyển nguồn từ pin lưu trữ sang lưới điện chỉ khi pin cạn dung lượng hoặc gặp sự cố.

Quy trình vận hành chuẩn hóa này giúp tối ưu hóa hiệu suất đầu tư và giảm thiểu chi phí tiền điện hàng tháng cho gia đình.

Bảo vệ cổng dự phòng của Inverter khỏi tình trạng quá tải

Nếu gia đình vô tình bật các thiết bị công suất lớn như máy bơm, thang máy vượt ngưỡng chịu tải của Inverter, hệ thống có thể bị sập. Việc lắp tủ ATS điện mặt trời bên ngoài giúp tách biệt các tải lớn, đảm bảo nguồn điện dự phòng chỉ tập trung cho các thiết bị quan trọng, từ đó duy trì giải pháp năng lượng bền vững và an toàn lâu dài.

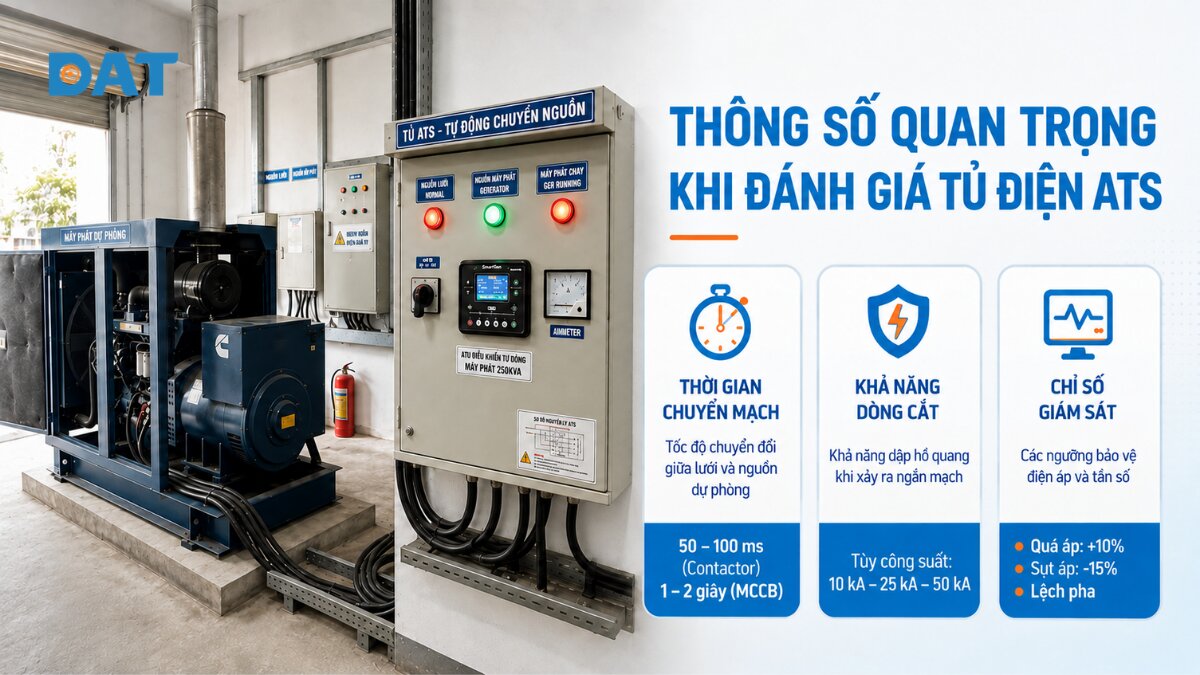

Thông số kỹ thuật quan trọng cần chú ý khi đánh giá tủ điện ATS

3 tiêu chí lựa chọn tủ điện ATS phù hợp cho hộ gia đình

1. Xác định công suất trạm biến áp và nhu cầu tải ưu tiên

Đội ngũ kỹ thuật cần khảo sát công suất trạm biến áp hoặc dòng điện định mức của hệ thống điện áp mái trước khi thiết kế tủ. Cách chọn tủ ATS phù hợp công suất inverter giúp tránh tình trạng quá tải gây cháy nổ tiếp điểm.

Gia đình nên phân loại rõ các phụ tải ưu tiên như tủ lạnh, camera, dàn âm thanh hi-end dùng điện mặt trời để thiết kế mạch điều khiển ưu tiên chính xác nhất.

2. Lựa chọn vị trí lắp đặt đảm bảo điều kiện vận hành và PCCC

Tiêu chuẩn lắp đặt tủ điện ATS đạt chuẩn PCCC yêu cầu tủ phải đặt ở nơi khô ráo và thông thoáng. Đối với nhà mái tôn lắp tủ ATS ở đâu thông thoáng là câu hỏi quan trọng để đảm bảo khả năng tản nhiệt cho tủ ATS. Kỹ sư khuyến nghị lắp tủ tại khu vực gần Inverter Hybrid, tránh ánh nắng trực tiếp và cách xa các vật liệu dễ cháy để đảm bảo an toàn hệ thống điện gia đình.

3. Kiểm tra nguồn gốc linh kiện và uy tín của đơn vị lắp đặt

Kinh nghiệm chọn mua linh kiện cho tủ ATS là ưu tiên các thương hiệu có chứng chỉ quốc tế như Schneider Electric hoặc LS. Một đối tác lắp đặt lắp tủ ATS uy tín sẽ cung cấp đầy đủ hồ sơ kỹ thuật và sơ đồ đấu nối tủ ATS với inverter hybrid rõ ràng.

Câu hỏi thường gặp về hệ thống tủ điện ATS

Thời gian chuyển mạch trung bình của tủ ATS là bao lâu?

Thời gian chuyển mạch trung bình của tủ ATS dao động từ 5 đến 30 giây, tùy thuộc vào loại thiết bị đóng cắt và thời gian khởi động của máy phát điện. Nếu tính riêng thao tác cơ khí đóng ngắt thuần túy của thiết bị bên trong tủ, thời gian này diễn ra rất nhanh, từ vài chục mili-giây đến vài giây.

Lắp điện mặt trời hòa lưới có cần sử dụng tủ ATS không?

Lắp điện mặt trời hòa lưới bám tải thuần túy (không có pin lưu trữ) không cần sử dụng tủ ATS. Hệ thống này chỉ hoạt động khi có điện lưới. Khi mất điện lưới, biến tần sẽ tự động ngắt để đảm bảo an toàn theo chuẩn chống phát ngược điện (Anti-islanding).

Tủ ATS có gây tốn điện năng trong quá trình vận hành không?

Tủ ATS có tiêu thụ điện năng trong quá trình vận hành, nhưng mức tiêu thụ này rất nhỏ và không đáng kể. Điện năng chủ yếu dùng để nuôi mạch điều khiển, rơ-le, bộ điều khiển trung tâm và đèn báo hiển thị trạng thái.
