Inverter hybrid là gì? Cấu tạo & sự khác biệt so với on-grid

Inverter hybrid (biến tần lai) là thiết bị điện tử chuyển đổi dòng điện một chiều (DC) thành xoay chiều (AC), kết hợp cả tính năng hòa lưới và lưu trữ năng lượng. Thiết bị này quản lý thông minh nguồn điện từ pin mặt trời, điện lưới quốc gia và hệ thống pin/ắc quy dự trữ.

Bài viết này từ đội ngũ chuyên gia DAT Group sẽ cung cấp cho bạn cái nhìn toàn diện về Inverter Hybrid, từ nguyên lý vận hành đến cách lựa chọn cấu hình tối ưu, giúp bạn làm chủ nguồn năng lượng xanh cho ngôi nhà của mình một cách bền vững nhất.

Inverter hybrid là gì?

Inverter Hybrid (biến tần lai) là thiết bị điện tử trong hệ thống điện mặt trời kết hợp cả hai chức năng hòa lưới và độc lập. Nó đổi dòng điện một chiều (DC) từ pin mặt trời thành dòng xoay chiều (AC), đồng thời quản lý thông minh nguồn điện giữa pin mặt trời, lưới điện và pin lưu trữ để cấp điện liên tục.

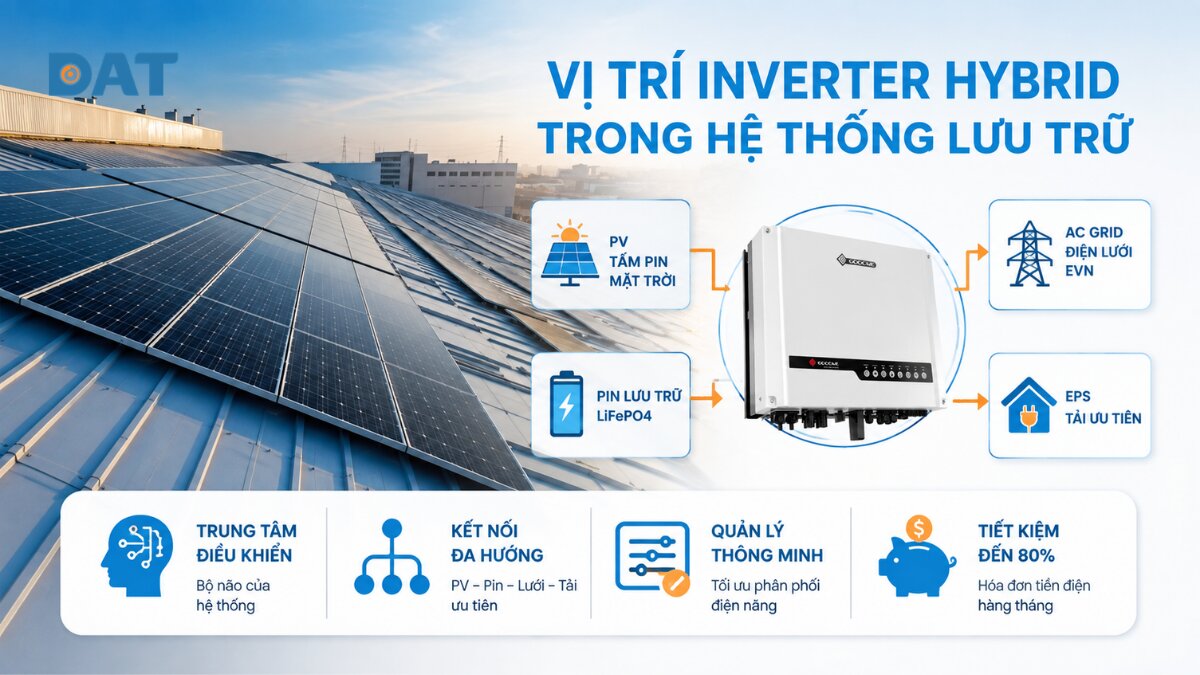

Vai trò của Inverter hybrid trong hệ thống điện mặt trời lưu trữ

Trong cấu hình hệ điện mặt trời Hybrid, Inverter Hybrid đóng vai trò là trung tâm điều khiển hay còn gọi là bộ não của toàn bộ hệ thống. Thiết bị này kết nối trực tiếp với các thành phần quan trọng sau:

• Đầu vào PV kết nối với chuỗi tấm pin mặt trời để nhận năng lượng.

• Cổng lưu trữ kết nối với pin lưu trữ Lithium LiFePO4 để sạc hoặc xả điện.

• Cổng lưới AC Grid kết nối với điện lực quốc gia evn.

• Cổng tải ưu tiên EPS kết nối với các thiết bị cần duy trì điện liên tục.

Vị trí này cho phép biến tần lai thông minh thực hiện quản lý tải tiêu thụ thông minh. Thiết bị sẽ ưu tiên phân phối điện năng một cách hiệu quả nhất để tiết kiệm hóa đơn tiền điện gần 80% cho hộ gia đình.

Nguyên lý hoạt động của biến tần Hybrid

Cơ chế ưu tiên nguồn điện năng lượng mặt trời

Khi trời nắng, điện mặt trời áp mái lưu trữ sẽ được inverter ưu tiên cung cấp trực tiếp cho các thiết bị điện trong nhà. Đây là cách tối ưu hóa năng lượng tự dùng hiệu quả nhất.

Nếu sản lượng từ tấm pin lớn hơn nhu cầu sử dụng, lượng điện thừa sẽ được chuyển sang sạc cho pin lưu trữ thay vì lãng phí. DAT Group ghi nhận cơ chế này giúp giảm phụ thuộc lưới điện đáng kể trong giờ cao điểm ban ngày.

Cơ chế sạc và xả pin lưu trữ thông minh

Inverter Hybrid thực hiện sạc xả thông minh theo giờ để bảo vệ tuổi thọ thực tế của hệ thống.

Người dùng có thể cài đặt chế độ sạc xả cho Inverter Hybrid luxpower hoặc các dòng máy tương đương qua app. Việc cài đặt đúng thông số giúp pin lưu trữ Lithium LiFePO4 vận hành ổn định trong thời gian dài.

Cơ chế chuyển mạch dự phòng khi mất điện lưới

Khi điện lưới gặp sự cố, hệ thống sẽ kích hoạt nguồn điện dự phòng eps. Chuyển mạch tự động ats tích hợp bên trong inverter sẽ hoạt động với thời gian dưới 10 ms.

Tốc độ này giúp duy trì điện cho camera và server mà không gây ngắt quãng. Cơ chế này đặc biệt quan trọng để bảo vệ thiết bị điện nhạy cảm và duy trì oxy hồ cá koi mất điện.

Cơ chế quản lý phát ngược điện lưới Zero Export

Nhiều hộ gia đình hiện nay quan tâm đến hướng dẫn cài đặt Zero export cho Inverter Hybrid. Chức năng hòa lưới bám tải Zero export giúp ngăn chặn điện mặt trời dư thừa đẩy ngược lên lưới điện.

Inverter nhận tín hiệu từ cảm biến dòng CT để điều chỉnh công suất phát vừa đủ với nhu cầu sử dụng của tải. Nếu pin lưu trữ đã đầy và tải nhà thấp, inverter sẽ chủ động giảm công suất của bộ điều khiển sạc MPPT.

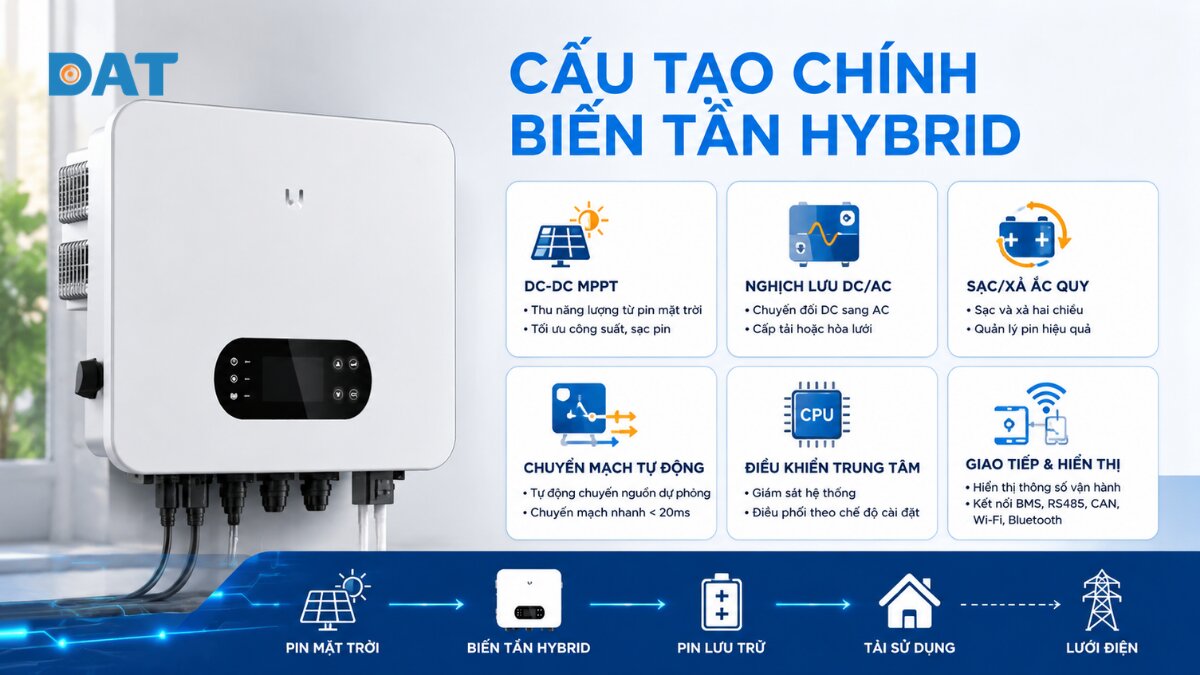

5 thành phần cấu tạo chính của biến tần Hybrid

• Khối chỉnh lưu & biến đổi DC-DC (MPPT): Thu nhận điện DC từ pin mặt trời, tối ưu công suất và điều chỉnh điện áp để sạc pin lưu trữ.

• Khối nghịch lưu (Inverter DC/AC): Chuyển đổi điện DC thành điện AC chuẩn sin 50Hz/60Hz để cấp cho tải hoặc hòa lưới.

• Bộ sạc/xả ắc quy hai chiều: Quản lý quá trình sạc và xả của pin lưu trữ theo nhu cầu sử dụng.

• Hệ thống chuyển mạch tự động (Bypass/ATS): Tự động chuyển sang nguồn dự phòng khi mất điện lưới, thời gian chuyển mạch dưới 10–20 ms.

• Khối điều khiển trung tâm (CPU/DSP): Giám sát hệ thống và điều phối hoạt động của biến tần theo chế độ cài đặt.

• Mạch giao tiếp & màn hình hiển thị: Hiển thị thông số vận hành và hỗ trợ kết nối BMS, RS485, CAN, Wi-Fi hoặc Bluetooth để giám sát từ xa.

2 loại Inverter Hybrid phổ biến trên thị trường

1. Biến tần Hybrid một pha cho hộ gia đình nhỏ

Dòng máy này sử dụng cho hạ tầng điện lưới 220V dân dụng. Các hệ thống điện mặt trời Hybrid 5kWp thường ưu tiên sử dụng loại này.

Người dùng có thể mua Inverter Hybrid GoodWe chính hãng hoặc chọn Sungrow để lắp đặt. Đây là giải pháp phù hợp để lắp điện mặt trời Hybrid cho hộ gia đình dùng điều hòa và các thiết bị cơ bản.

2. Biến tần Hybrid ba pha cho biệt thự và kinh doanh

Đối với cấu hình hệ điện mặt trời Hybrid biệt thự hoặc nhà xưởng nhỏ, biến tần 3 pha là lựa chọn bắt buộc. Thiết bị này xử lý được các tải lớn và đảm bảo cân bằng pha. Các sản phẩm như Inverter Hybrid 10kW 3 pha giá tốt của hãng GoodWe hoặc Sungrow rất được ưa chuộng.

4 thông số kỹ thuật quan trọng khi đánh giá Inverter Hybrid

Đội ngũ kỹ thuật tại DAT Group khuyến nghị khách hàng nên kiểm tra kỹ các chứng chỉ quốc tế trước khi mua để đảm bảo an toàn pccc khi lắp Inverter Hybrid trong nhà.

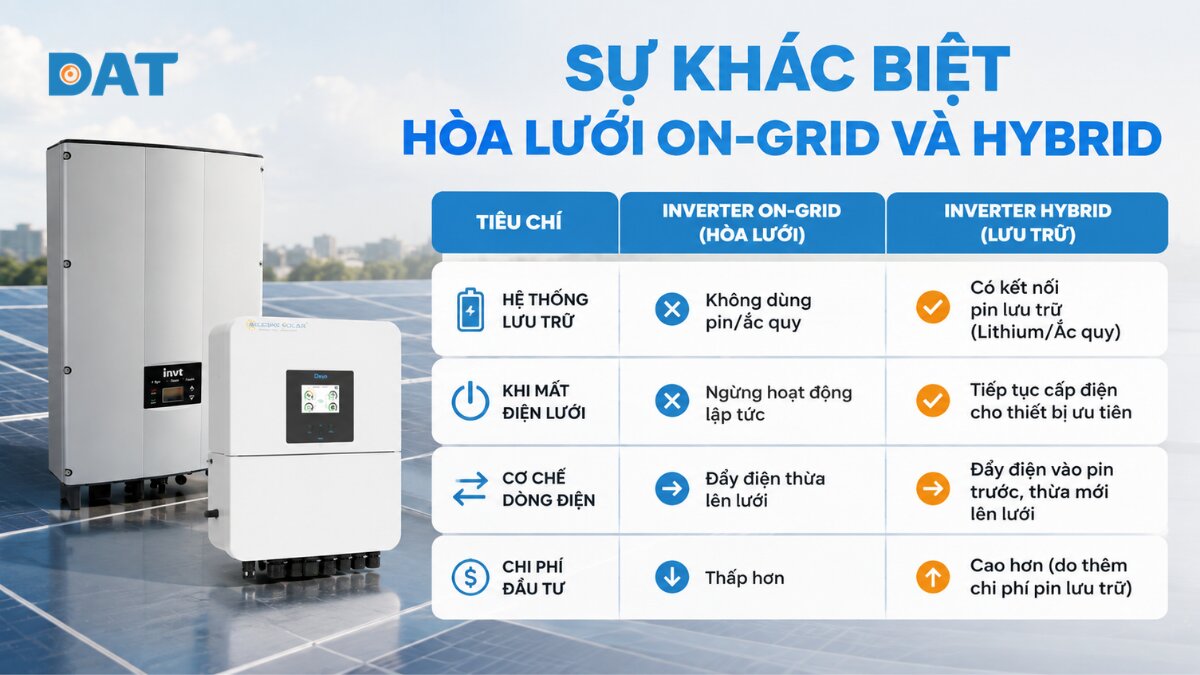

Sự khác biệt của hòa lưới On- Grid và Hybrid

Ưu điểm vượt trội của hệ thống sử dụng Inverter Hybrid

• Duy trì nguồn điện liên tục: Đây là lợi ích nổi bật nhất của hệ thống điện mặt trời khi kết hợp nguồn điện dự phòng EPS, giúp gia đình vẫn có điện ngay cả khi lưới điện bị mất. Nhờ đó, các thiết bị quan trọng như camera, server và hệ thống oxy hồ cá Koi vẫn hoạt động ổn định, đảm bảo không bị gián đoạn khi xảy ra sự cố điện lưới.

• Tối ưu hóa năng lượng tự dùng: Lượng điện mặt trời tạo ra vào ban ngày được lưu trữ trong pin để sử dụng vào ban đêm. Cơ chế này giúp hộ gia đình tận dụng tối đa nguồn năng lượng tái tạo, đồng thời giảm lãng phí từ lượng điện mặt trời dư thừa.

• Giảm phụ thuộc vào lưới điện quốc gia: Hệ thống quản lý tải tiêu thụ thông minh giúp người dùng chủ động hơn trong việc cấp điện cho các thiết bị. Nhờ đó, gia đình có thể giảm đáng kể chi phí tiền điện, đặc biệt trong các khung giờ có giá điện cao.

• Bảo vệ tuổi thọ thiết bị điện: Inverter Hybrid cung cấp nguồn điện ổn định với sóng sin chuẩn, giúp hạn chế tác động của tình trạng điện lưới chập chờn. Nhờ đó, các thiết bị âm thanh hi-end sử dụng điện mặt trời và các thiết bị điện thông minh được bảo vệ tốt hơn, góp phần kéo dài tuổi thọ sử dụng.

Top 3 inverter hybrid điện mặt trời phù hợp cho hộ gia đình hiện nay

1. GoodWe es uniq hybrid inverter 6kw 1 pha (có màn hình)

GoodWe ES UniQ 6kW là dòng hybrid inverter cao cấp dành cho hệ thống điện mặt trời có lưu trữ. Sản phẩm hỗ trợ cả chế độ hòa lưới và độc lập (off-grid), tích hợp màn hình LCD cảm ứng và khả năng mở rộng hệ thống linh hoạt.

Điểm nổi bật:

• Công suất 6kW, phù hợp cho hệ thống điện mặt trời gia đình.

• Hỗ trợ cả on-grid, off-grid và micro-grid.

• Công suất đầu vào PV lên đến 200%, dòng DC tối đa 20A/chuỗi.

• Hỗ trợ kết nối song song tối đa 6 inverter.

• Chuyển sang nguồn dự phòng chỉ <4ms.

• Chuẩn chống nước và bụi IP65.

• Tương thích với pin lưu trữ GoodWe Lynx A và Lynx U

2. Sungrow SG5.0RS 5kW

Sungrow SG5.0RS là inverter hòa lưới 5kW được thiết kế cho các hệ thống điện mặt trời dân dụng. Với hiệu suất cao, công nghệ MPPT kép và khả năng giám sát thông minh, đây là lựa chọn tối ưu cho các hộ gia đình muốn tối đa hóa sản lượng điện.

Điểm nổi bật:

• Công suất 5kW, hiệu suất tối đa 97.9%.

• Công nghệ 2 MPPT giúp tối ưu sản lượng ở nhiều hướng mái.

• Dải điện áp MPPT rộng 40–560V, khởi động ở điện áp thấp.

• Hỗ trợ tấm pin công suất lớn và pin Bifacial.

• Tích hợp công nghệ PID Recovery giúp duy trì hiệu suất tấm pin.

• Chuẩn bảo vệ IP65, hỗ trợ giám sát từ xa qua iSolarCloud.

• Thiết kế nhỏ gọn, làm mát tự nhiên, vận hành êm ái.

3. SMA sunny tripower 6kW

SMA Sunny Tripower 6kW là dòng inverter hòa lưới 3 pha đến từ Đức, nổi tiếng với hiệu suất cao, độ bền vượt trội và khả năng vận hành ổn định. Đây là lựa chọn phù hợp cho nhà ở, biệt thự và các hệ thống điện mặt trời 3 pha.

Điểm nổi bật:

• Công suất 6kW, hiệu suất chuyển đổi lên đến 98.2%.

• Công nghệ OptiTrack Global Peak tối ưu sản lượng khi có bóng che.

• Hỗ trợ giám sát qua điện thoại, máy tính bảng và máy tính.

• Kết nối WiFi, Ethernet và RS485.

• Chuẩn bảo vệ IP65, hoạt động ổn định trong điều kiện khắc nghiệt.

• Thiết kế nhỏ gọn, độ ồn thấp, dễ lắp đặt và bảo trì.

Câu hỏi thường gặp về Inverter Hybrid

Inverter Hybrid có thể chạy được khi mất điện lưới không?

Có, Inverter Hybrid hoàn toàn có thể chạy được khi mất điện lưới nhờ tích hợp cổng nguồn dự phòng (Backup/EPS) và sử dụng điện từ pin lưu trữ hoặc tấm pin mặt trời. Thời gian chuyển mạch khi mất điện thường cực kỳ nhanh, chỉ dưới 10 mili giây để duy trì điện cho thiết bị.

Tại sao Inverter Hybrid của tôi không sạc đầy pin lưu trữ?

Tình trạng inverter hybrid không sạc đầy pin lưu trữ thường do cài đặt giới hạn dung lượng (SOC), lỗi giao tiếp BMS, dòng sạc bị cấu hình thấp, hoặc pin đang trong giai đoạn cân bằng cell áp cao.

Inverter Hybrid có gây tiếng ồn khó chịu khi lắp trong nhà không?

Biến tần hybrid (inverter hybrid) thường vận hành rất êm ái với độ ồn từ 30 đến 45 dB (tương đương tiếng thì thầm hoặc tiếng quạt nhẹ trong phòng ngủ). Do đó, thiết bị này không gây tiếng ồn khó chịu khi lắp đặt trong nhà.

Tuổi thọ trung bình của một bộ biến tần Hybrid là bao lâu?

Tuổi thọ trung bình của một bộ biến tần Hybrid (Hybrid Inverter) thường dao động từ 10 đến 15 năm, và một số dòng máy cao cấp có thể đạt tới 20 năm nếu được lắp đặt và bảo dưỡng đúng kỹ thuật.
