PWM là gì? Nguyên lý hoạt động, ưu điểm & ứng dụng thực tế

PWM (Pulse Width Modulation) là kỹ thuật điều chế độ rộng xung. Phương pháp này thay đổi thời gian bật và tắt của dòng điện số để tạo ra mức điện áp hoặc công suất trung bình như mong muốn, giúp điều khiển tốc độ động cơ hoặc độ sáng đèn LED một cách hiệu quả.

Với tư cách là những chuyên gia kỹ thuật thuộc đội ngũ kỹ sư điện mặt trời DAT Group, chúng tôi xây dựng bài viết phân tích chuyên sâu này nhằm làm rõ bản chất công nghệ PWM, nguyên lý vận hành của chu kỳ nhiệm vụ Duty Cycle và so sánh chi tiết giữa công nghệ sạc PWM với công nghệ MPPT trong các công trình quang điện thực tế.

PWM là gì?

PWM (Pulse Width Modulation) là kỹ thuật điều chế độ rộng xung, một phương pháp kỹ thuật số dùng để điều khiển mức công suất điện trung bình cấp cho tải bằng cách tắt/bật dòng điện liên tục với tốc độ rất nhanh.

Thay vì thay đổi mức điện áp analog (như dùng biến trở gây lãng phí năng lượng điện), PWM thay đổi tỷ lệ thời gian bật (ON) trong một chu kỳ của dòng điện để kiểm soát thiết bị.

Nguyên lý hoạt động của PWM

Bản chất của chu kỳ nhiệm vụ Duty Cycle và công thức tính điện áp trung bình

Chu kỳ nhiệm vụ (Duty Cycle) là thông số quan trọng nhất trong kỹ thuật PWM, biểu thị tỷ lệ phần trăm thời gian xung ở mức tích cực (thời gian dẫn ON) so với tổng thời gian của một chu kỳ đóng cắt hoàn chỉnh (T). Khi Duty Cycle bằng 0%, nguồn điện hoàn toàn bị ngắt; khi Duty Cycle đạt 100%, nguồn điện được cấp liên tục toàn phần.

Điện áp đầu ra trung bình (Vout) được tính toán chính xác bằng công thức nhân trực tiếp điện áp nguồn đầu vào (Vin) với tỷ lệ Duty Cycle. Bằng cách dùng vi điều khiển tinh chỉnh tỷ lệ này linh hoạt từ 0% đến 100%, thiết bị có thể kiểm soát công suất phát, điều khiển độ sáng bóng đèn, điều tốc động cơ hoặc điều tiết dòng nạp ắc quy một cách mượt mà và chính xác tuyệt đối.

Cơ chế đóng cắt tốc độ cao của linh kiện bán dẫn MOSFET và IGBT

Mạch điều chế PWM sử dụng các linh kiện bán dẫn công suất cao như transistor hiệu ứng trường MOSFET (đối với hệ thống điện áp thấp dưới 100V) hoặc transistor lưỡng cực có cổng cách ly IGBT (đối với hệ thống điện áp cao từ 600V đến 1,000V DC). Các linh kiện này có tốc độ đóng ngắt cực nhanh với tần số dao động từ vài kHz đến hàng trăm kHz.

Nhờ hoạt động ở trạng thái đóng ngắt hoàn toàn (khi mở mạch thì dòng điện bằng 0, khi đóng mạch thì điện áp rơi trên linh kiện gần bằng 0), tổn thất công suất nội bộ trên linh kiện bán dẫn giảm xuống mức tối thiểu. Điều này giúp bộ điều khiển duy trì hiệu suất năng lượng cao và hạn chế tối đa lượng nhiệt tỏa ra thân máy.

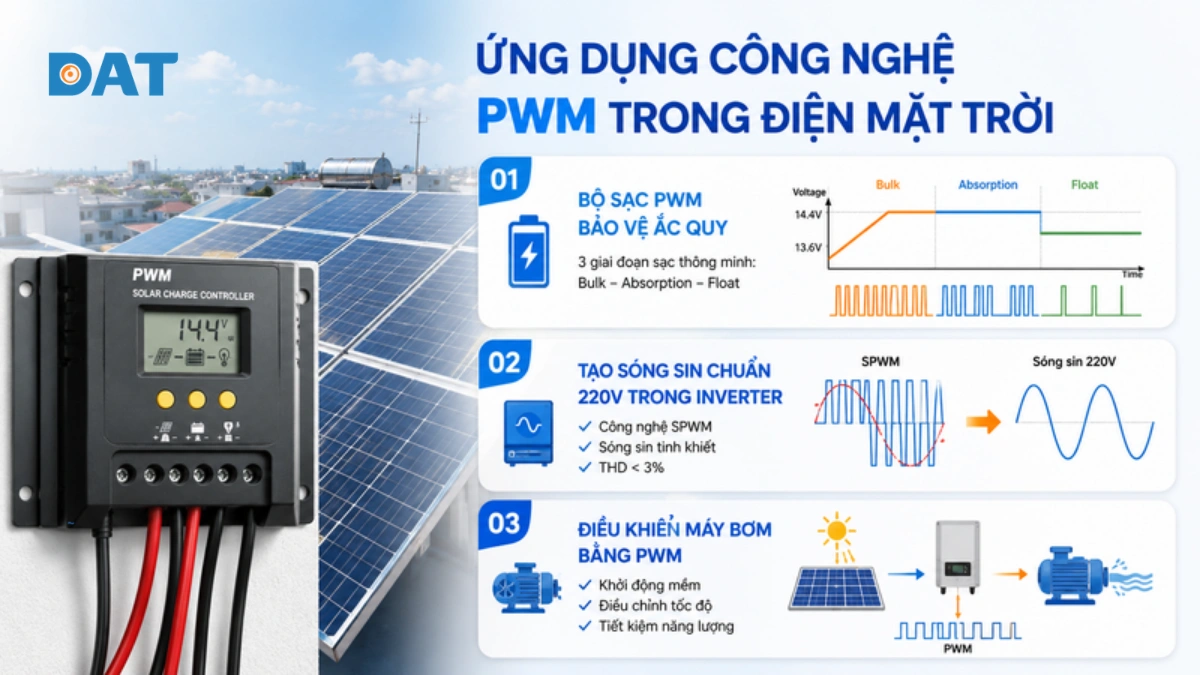

3 ứng dụng của công nghệ PWM trong hệ thống điện mặt trời

1. Bộ điều khiển sạc PWM bảo vệ ắc quy qua 3 giai đoạn sạc Bulk, Absorption và Float

Bộ điều khiển sạc năng lượng mặt trời PWM hoạt động như một công tắc kiểm soát thông minh kết nối trực tiếp giữa chuỗi tấm pin và khối pin/ắc quy lưu trữ. Thiết bị ứng dụng thuật toán PWM để chia quá trình nạp thành 3 giai đoạn tiêu chuẩn:

• Giai đoạn nạp thô (Bulk Charge): Bộ sạc mở hoàn toàn tiếp điểm (Duty Cycle 100%), truyền toàn bộ dòng điện lớn nhất từ tấm pin vào ắc quy cho đến khi điện áp bình đạt mức hấp thụ (khoảng 14.4V đối với hệ 12V).

• Giai đoạn nạp hấp thụ (Absorption Charge): Khi ắc quy gần đầy, bộ sạc bắt đầu điều chế độ rộng xung PWM, liên tục ngắt mở xung điện để duy trì mức điện áp không đổi trong khi giảm dần dòng nạp, ngăn chặn hiện tượng sôi dung dịch axit và bảo vệ bản cực ắc quy.

• Giai đoạn nạp duy trì (Float Charge): Khi ắc quy đã đạt 100% dung lượng, bộ điều khiển giảm xung PWM xuống mức thấp (Duty Cycle nhỏ) để cấp dòng bù tự phóng điện, duy trì bình luôn trong trạng thái no điện mà không bị quá nhiệt.

2. Công nghệ nghịch lưu tái tạo sóng sin tinh khiết 220V trong biến tần Inverter

Trong các bộ biến tần hòa lưới và hybrid hiện đại như Solax, Sungrow hay GoodWe, công nghệ điều chế độ rộng xung dạng sóng sin SPWM (Sinusoidal PWM) là trái tim tạo nên nguồn điện xoay chiều AC chất lượng cao. Bộ vi xử lý so sánh sóng sin tham chiếu chuẩn 50Hz với sóng mang tam giác tần số cao để tạo ra chuỗi xung vuông có độ rộng biến thiên liên tục mô phỏng theo hàm sin.

Sau khi chuỗi xung SPWM đi qua bộ lọc thông thấp LC (cuộn cảm L và tụ điện C), toàn bộ các thành phần sóng hài bậc cao bị triệt tiêu, tái tạo hoàn hảo dòng điện xoay chiều 220V/380V chuẩn sóng sin tinh khiết (Pure Sine Wave) có độ méo hài tổng THD dưới 3%, tương thích hoàn hảo với lưới điện của Tập đoàn Điện lực Việt Nam (EVN) và bảo vệ an toàn cho mọi thiết bị điện tử nhạy cảm.

3. Điều khiển mềm tốc độ động cơ máy bơm nước năng lượng mặt trời

Kỹ thuật PWM còn được ứng dụng trong các bộ biến tần bơm nước năng lượng mặt trời (Solar Pump Inverter). Bằng cách điều chế tần số và độ rộng xung cấp cho động cơ máy bơm, thiết bị cho phép khởi động mềm êm ái, điều chỉnh lưu lượng nước bơm tỷ lệ thuận theo cường độ bức xạ mặt trời trong ngày mà không gây xung dòng làm sụt áp hệ thống

Bảng so sánh chuyên sâu giữa công nghệ sạc PWM và công nghệ sạc MPPT

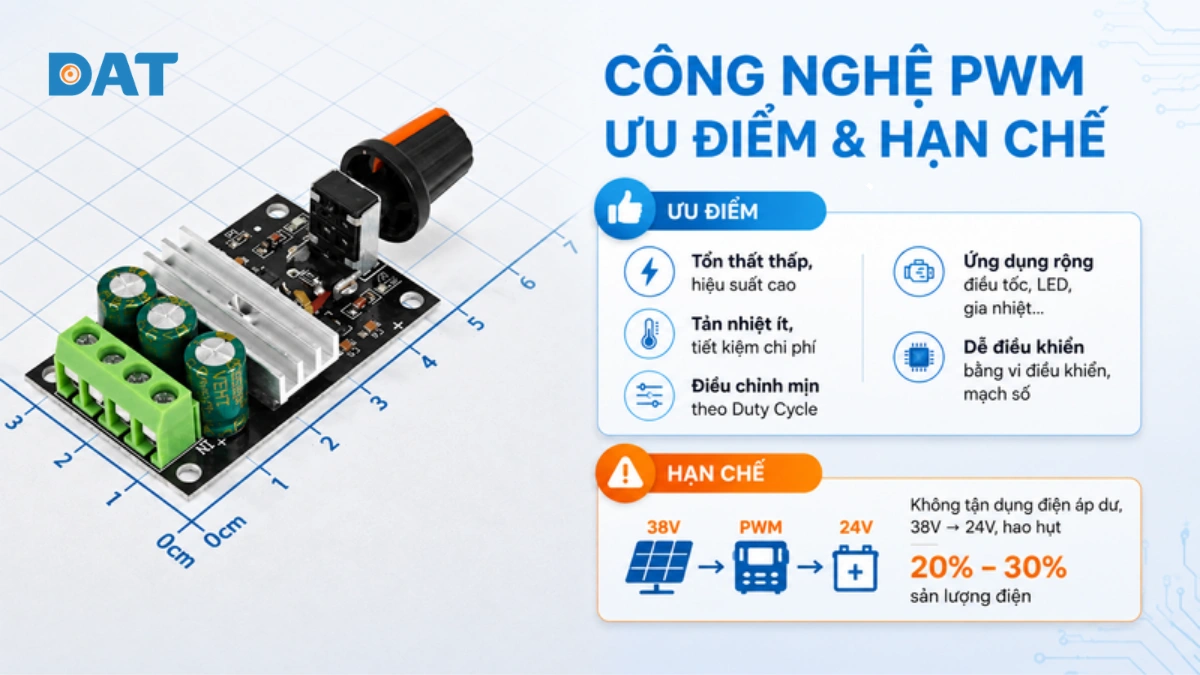

Ưu điểm và hạn chế của công nghệ PWM trong thực tế

Ưu điểm

• Tổn thất điện năng thấp: Khi ở trạng thái ngắt (OFF), dòng điện bằng không; khi ở trạng thái bật (ON), sụt áp trên linh kiện bán dẫn là tối thiểu. Điều này giúp giảm thiểu tối đa hao phí dạng nhiệt so với các bộ điều chỉnh tuyến tính truyền thống.

• Tản nhiệt ít hơn: Nhờ cơ chế đóng/ngắt liên tục, hệ thống sinh nhiệt rất ít, giảm kích thước và chi phí cho các bộ tản nhiệt hoặc quạt làm mát.

• Kiểm soát thông số mịn: Bằng cách thay đổi chu kỳ làm việc (Duty Cycle), người dùng có thể điều chỉnh điện áp và dòng điện đầu ra trung bình một cách chính xác.

• Ứng dụng thực tế: Giúp điều khiển tốc độ động cơ, thay đổi độ sáng đèn LED không bị nhấp nháy, hoặc kiểm soát nhiệt độ của các thanh gia nhiệt.

• Tín hiệu dạng nhị phân: Bản chất của PWM là việc bật/tắt (1 và 0), giúp nó dễ dàng giao tiếp và điều khiển trực tiếp bởi vi điều khiển, chip xử lý hoặc mạch logic kỹ thuật số mà không cần bộ chuyển đổi Analog sang Digital phức tạp.

Hạn chế

Hạn chế lớn nhất của công nghệ sạc PWM là không thể chuyển đổi điện áp dư thừa thành dòng nạp. Khi kết nối một tấm pin mặt trời LONGi có điện áp làm việc Vmp khoảng 38V vào hệ ắc quy 24V qua bộ sạc PWM, bộ sạc sẽ ép điện áp của tấm pin tụt xuống đúng bằng 24V của ắc quy, khiến toàn bộ phần công suất chênh lệch do điện áp 14V thừa bị lãng phí hoàn toàn (hao hụt từ 20% đến 30% tổng sản lượng điện của giàn pin).

Tư Vấn & Thiết Kế Hệ Thống Điện Mặt Trời Tối Ưu

Khảo sát miễn phí Bảo hành 2 lớp Giải pháp AIoT thông minh

Liên Hệ Tại Đây →

Câu hỏi thường gặp về kỹ thuật PWM trong điện mặt trời

Có thể dùng bộ sạc PWM cho tấm pin mặt trời công suất lớn 500W được không?

Không nên sử dụng bộ điều khiển sạc PWM cho tấm pin mặt trời công suất lớn 500W. Dù về mặt lý thuyết hệ thống vẫn có thể hoạt động nếu cấu hình đúng điện áp, nhưng bạn sẽ phải đánh đổi bằng tổn thất hiệu suất cực kỳ lớn.

Tại sao biến tần hòa lưới và hybrid hiện đại không còn dùng sạc PWM?

Biến tần hòa lưới (On-grid) và biến tần Hybrid hiện đại hoàn toàn không sử dụng công nghệ sạc PWM vì bản chất kỹ thuật và mục tiêu hiệu suất của các hệ thống này đã vượt xa khả năng của PWM.

Tần số đóng cắt của mạch PWM quá cao có làm nóng thiết bị không?

Tần số đóng cắt cao trong mạch PWM (từ 20kHz đến 50kHz) làm phát sinh tổn hao đóng cắt (Switching Losses) trên linh kiện bán dẫn. Tuy nhiên, các nhà sản xuất đã thiết kế các khối tản nhiệt nhôm đúc nguyên khối và ứng dụng linh kiện MOSFET/IGBT thế hệ mới có nội trở cực thấp Rds(on).
