Hệ số cos phi là gì? Cách tính & giải pháp tránh bị EVN phạt

Cos phi (cos φ) hay hệ số công suất là tỷ số giữa công suất thực (P) tạo ra công hữu ích và công suất biểu kiến (S) trong mạch điện xoay chiều. Giá trị của cos φ nằm trong khoảng từ 0 đến 1, phản ánh mức độ hiệu quả sử dụng điện năng của thiết bị hoặc hệ thống

Với tư cách là những chuyên gia kỹ thuật thuộc đội ngũ kỹ sư điện mặt trời DAT Group, chúng tôi xây dựng bài viết phân tích chuyên sâu này nhằm giải thích bản chất vật lý của hệ số cos phi, nguyên nhân khiến hệ số này bị suy giảm khi lắp điện mặt trời và hướng dẫn các giải pháp bù công suất phản kháng tối ưu giúp chủ đầu tư tránh bị ngành điện phạt tiền hàng tháng.

Cos phi là gì?

Hệ số công suất Cos phi (cos φ hay Power Factor - PF) là đại lượng vật lý đặc trưng cho mức độ hiệu quả trong việc sử dụng điện năng của mạng điện xoay chiều, được định nghĩa bằng tỷ số giữa công suất tác dụng P (công suất sinh công hữu ích, tính bằng kW) và công suất biểu kiến S (công suất tổng toàn mạch, tính bằng kVA).

Chỉ số này phản ánh phần trăm năng lượng điện thực tế được chuyển hóa thành cơ năng, nhiệt năng hoặc quang năng hữu ích phục vụ sản xuất và sinh hoạt.

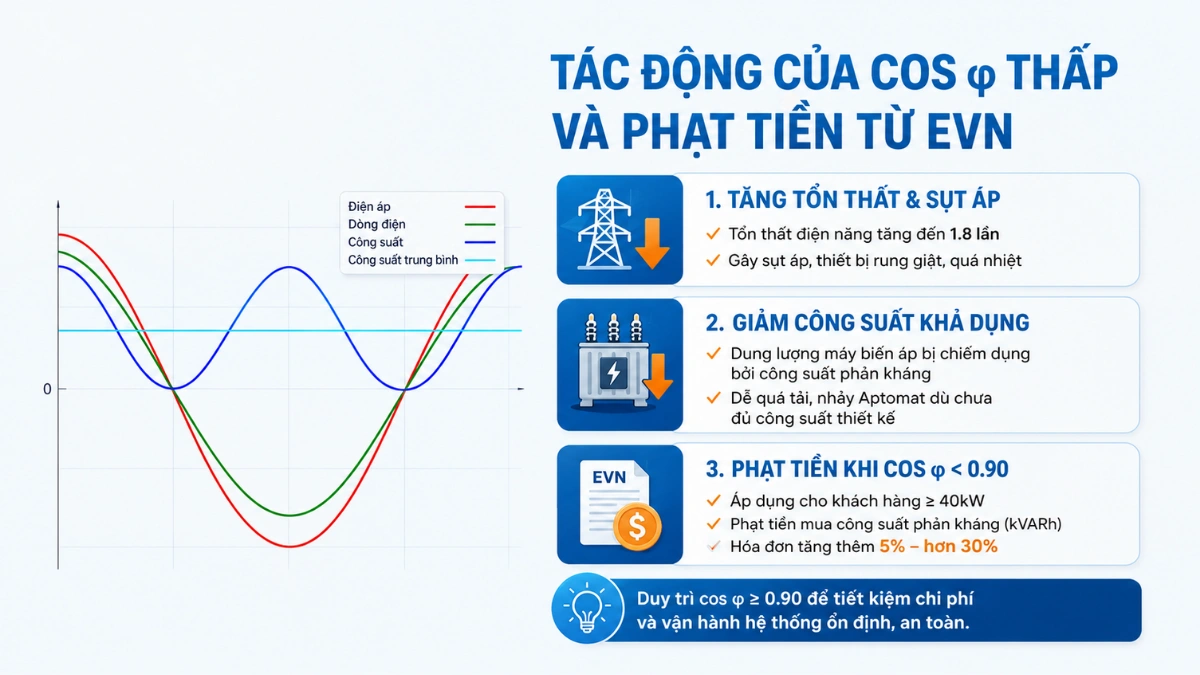

Tác động của hệ số cos phi thấp và quy định phạt tiền từ điện lực EVN

Tăng tổn thất điện năng và sụt áp nghiêm trọng trên đường dây dẫn

Tổn thất công suất nhiệt năng trên đường dây truyền tải tỷ lệ nghịch với bình phương của hệ số công suất theo công thức ΔP = P2 X RU2 X cos2φ

Khi cos φ giảm từ 0.95 xuống còn 0.70, tổn hao điện năng đốt nóng dây dẫn sẽ tăng vọt lên gấp gần 1.8 lần.

Dòng điện tổng tăng cao còn gây ra hiện tượng sụt áp sâu ở cuối nguồn dây dẫn, làm điện áp cấp vào thiết bị không đạt chuẩn 220V/380V, khiến động cơ máy móc hoạt động bị rung giật, quá nhiệt và nhanh chóng bị chập cháy cách điện.

Làm giảm công suất khả dụng của máy biến áp và khí cụ đóng cắt

Máy biến áp và các khí cụ đóng cắt bảo vệ như Aptomat, cầu chì đều được chế tạo với giới hạn dòng điện và công suất biểu kiến S (kVA) định mức cố định. Khi hệ số cos φ thấp, phần lớn dung lượng của máy biến áp bị chiếm dụng bởi công suất phản kháng Q, làm giảm đáng kể khả năng cấp tải công suất tác dụng P thực tế cho nhà xưởng hoặc biệt thự.

Điều này dẫn đến tình trạng máy biến áp bị quá tải cục bộ, nhảy Aptomat bảo vệ liên tục ngay cả khi tổng công suất tiêu thụ thực tế của thiết bị vẫn chưa đạt ngưỡng công suất thiết kế.

Khung mức tính tiền mua công suất phản kháng của EVN khi cos phi dưới 0.90

Nhằm bảo vệ an toàn cho hệ thống điện phân phối, Tập đoàn Điện lực Việt Nam (EVN) áp dụng quy định bắt buộc các khách hàng sử dụng điện có trạm biến áp riêng hoặc có công suất đăng ký từ 40kW trở lên phải duy trì hệ số công suất cos φ ≥ 0.90 theo Thông tư của Bộ Công Thương.

Nếu hệ số cos φ đo đạc qua công tơ điện tử 3 pha rơi xuống dưới 0.90 trong kỳ ghi chỉ số, khách hàng bắt buộc phải trả thêm một khoản tiền phạt rất lớn gọi là "tiền mua công suất phản kháng" (kVARh). Mức phạt tăng lũy tiến theo mức độ sụt giảm của cos φ, có thể làm hóa đơn tiền điện hàng tháng tăng thêm từ 5% đến hơn 30% tổng chi phí.

Hiện tượng giảm hệ số cos phi khi lắp đặt hệ thống điện mặt trời

Cơ chế giảm tỷ lệ công suất lấy từ lưới trong khi công suất phản kháng không đổi

Hệ thống điện mặt trời hòa lưới tiêu chuẩn từ dàn tấm pin LONGi và biến tần Inverter hoạt động ở chế độ mặc định chỉ tạo ra và đẩy công suất tác dụng P vào tủ điện sinh hoạt gia đình để triệt tiêu phụ tải. Trong khi đó, các thiết bị động cơ, máy nén lạnh vẫn liên tục đòi hỏi một lượng công suất phản kháng Q không đổi từ lưới điện quốc gia để duy trì từ trường hoạt động.

Khi điện mặt trời gánh phần lớn công suất tác dụng P, lượng công suất tác dụng Plưới mà gia đình mua từ EVN giảm đi rất mạnh, nhưng lượng công suất phản kháng Qlưới mua từ lưới vẫn giữ nguyên.

Kết quả là tỷ số cos φ_lưới = P_lưới / √(P_lưới² + Q_lưới²) tại điểm công tơ mua bán điện bị tụt dốc thê thảm, thường xuyên rơi xuống mức 0.60 đến 0.75 vào những khung giờ nắng to buổi trưa.

Nguy cơ bị phạt tiền điện lực dù tổng lượng điện tiêu thụ giảm

Hệ quả nghịch lý này khiến chủ công trình dù tiết kiệm được lượng lớn tiền điện tiêu thụ ban ngày nhưng lại bị tính thêm hàng chục triệu đồng tiền phạt mua công suất phản kháng Q.

Để giải quyết triệt để vấn đề này, các kỹ sư cần áp dụng các giải pháp bù công suất phản kháng thông minh phối hợp đồng bộ với hệ thống điện mặt trời.

Bảng 3 giải pháp bù công suất phản kháng cho hệ thống điện mặt trời

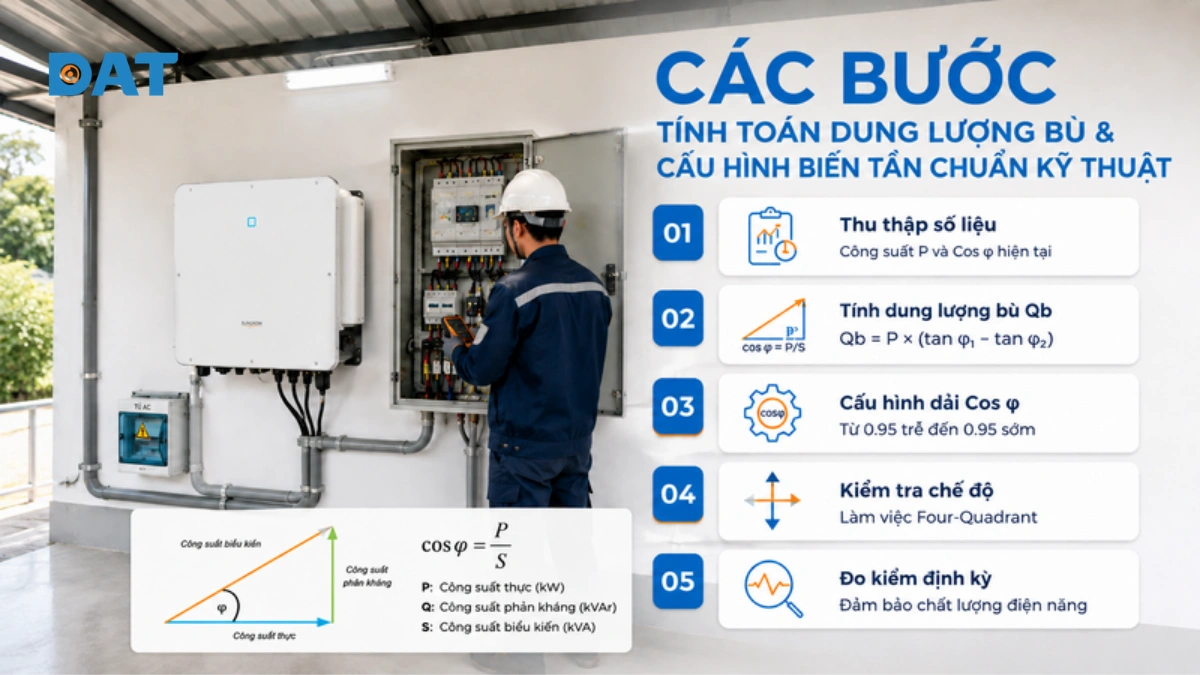

5 bước tính toán dung lượng bù và cấu hình biến tần chuẩn kỹ thuật

Bước 1: Thu thập số liệu công suất P và Cos phi hiện tại trên hóa đơn điện lực

Kiểm tra biểu đồ phụ tải 24 giờ và ghi nhận hệ số công suất ban đầu cos φ1 cùng lượng công suất tác dụng tiêu thụ P (kW) vào các khung giờ cao điểm và thấp điểm trong ngày.

Bước 2: Tính toán dung lượng bù cần thiết Qb theo công thức chuẩn

Áp dụng công thức giải tích chuẩn ngành điện để xác định dung lượng phản kháng cần bù:
Qb = P × (tan φ₁ − tan φ₂)
Trong đó:

• tan φ₁ là góc tương ứng với cos φ₁ ban đầu (hệ số công suất hiện trạng

• tan φ₂ là góc tương ứng với cos φ₂ mục tiêu mong muốn đạt từ 0.95 đến 0.98

Bước 3: Cấu hình dải Cos phi từ 0.95 trễ đến 0.95 sớm trên biến tần Inverter

Đối với các hệ thống dân dụng sử dụng biến tần cao cấp Solax, Sungrow hoặc GoodWe đạt chuẩn Ủy ban Kỹ thuật Điện Quốc tế (IEC) IEC 62109, kỹ thuật viên truy cập phần mềm quản trị và kích hoạt tính năng phát công suất phản kháng động theo đường cong Q(P) hoặc Q(U), duy trì cos φ luôn ở ngưỡng 0.95 ổn định.

Bước 4: Kiểm tra khả năng làm việc của tủ tụ bù theo chế độ Four-Quadrant

Đối với các công trình có sẵn tủ tụ bù cơ học, cần nâng cấp rơ le điều khiển tụ bù sang dòng vi xử lý hỗ trợ chế độ 4 góc phần tư (Four-Quadrant Controller) để thiết bị đo đúng chiều dòng điện hai chiều từ biến tần phát ra, tránh tình trạng rơ le nhận diện sai chiều dòng điện dẫn đến đóng cắt loạn xạ hoặc không chịu đóng tụ bù.

Bước 5: Đo kiểm chất lượng điện năng thực tế định kỳ

Sử dụng thiết bị đo phân tích chất lượng điện năng chuyên dụng để kiểm tra lại hệ số công suất tổng tại điểm đấu nối công tơ EVN, đảm bảo cos φ luôn duy trì trên 0.92 trong mọi điều kiện vận hành.

Câu hỏi thường gặp về hệ số công suất cos phi

Hộ gia đình sinh hoạt thông thường có bị điện lực phạt tiền khi cos phi thấp không?

Không, hộ gia đình sử dụng điện sinh hoạt thông thường không bị phạt tiền và cũng không phải mua công suất phản kháng khi hệ số cos φ thấp.Theo quy định quản lý năng lượng hiện hành của Tập đoàn Điện lực Việt Nam (EVN), việc áp dụng thu tiền công suất phản kháng (thường gọi là phạt cos phi)

Cài đặt biến tần phát công suất phản kháng có làm giảm sản lượng điện mặt trời không?

Việc cài đặt biến tần phát công suất phản kháng (Q) không làm giảm sản lượng điện năng tác dụng (P), tức là sản lượng điện mặt trời thực tế sinh ra để sử dụng hoặc phát lên lưới), miễn là công suất biểu kiến (S) của biến tần chưa vượt quá giới hạn thiết kế

Hệ số công suất cos phi bằng 1 có phải là trạng thái hoàn hảo nhất không?

Hệ số công suất cos φ = 1 là trạng thái lý tưởng về mặt truyền tải năng lượng, nhưng trong thực tế vận hành hệ thống điện, nó không phải lúc nào cũng là trạng thái "hoàn hảo" hay tối ưu tuyệt đối.
