Công tơ điện là gì? Cấu tạo, vai trò & nguyên lý hoạt động

Công tơ điện (hay điện kế, đồng hồ điện) là thiết bị đo lường dùng để ghi nhận lượng điện năng tiêu thụ của các thiết bị, hộ gia đình hoặc nhà máy. Đơn vị đo lường phổ biến của thiết bị này là Kilowatt giờ (kWh), hay thường được gọi là "số điện".

Bài viết này được chúng tôi viết nhằm giúp bạn hiểu rõ cơ chế đo đếm điện năng, từ đó tối ưu hóa hóa đơn tiền điện và vận hành hệ thống điện mặt trời an toàn, đúng luật.

Công tơ điện là gì?

Công tơ điện (hay điện kế, đồng hồ điện) là thiết bị đo lường dùng để ghi nhận lượng điện năng tiêu thụ của các thiết bị, hộ gia đình hoặc nhà máy. Đơn vị đo lường phổ biến của thiết bị này là Kilowatt giờ (kWh), hay thường được gọi là "số điện".

Vai trò của công tơ điện trong hệ thống điện mặt trời

Công tơ điện (thường là công tơ điện tử 2 chiều) đóng vai trò là "trọng tài" và cầu nối tài chính thiết yếu trong hệ thống điện mặt trời hòa lưới. Thiết bị này giúp đo lường chính xác cả lượng điện mà hệ thống sản xuất ra, lượng điện gia đình tiêu thụ, và lượng điện dư thừa phát ngược lên lưới điện quốc gia.

Cấu tạo và nguyên lý hoạt động của công tơ điện

Cấu tạo và nguyên lý hoạt động của công tơ điện cơ

• Cuộn dây dòng điện: Mắc nối tiếp với tải, dây to, ít vòng.

• Cuộn dây điện áp: Mắc song song với nguồn, dây nhỏ, nhiều vòng.

• Đĩa nhôm: Gắn trên trục quay, đặt giữa hai cuộn dây.

• Nam châm vĩnh cửu: Tạo lực hãm giúp đĩa nhôm quay ổn định.

• Bộ chỉ số cơ học: Hệ thống bánh răng đếm số vòng quay để hiển thị số kWh.

Nguyên lý hoạt động: Khi có dòng điện chạy qua công tơ, hai cuộn dây sẽ tạo ra từ trường xoay chiều. Từ trường này cảm ứng dòng điện xoáy trên đĩa nhôm, sinh ra lực điện từ làm đĩa bắt đầu quay.

Tốc độ quay của đĩa tỷ lệ thuận với công suất điện mà tải đang tiêu thụ, vì vậy tải càng lớn thì đĩa nhôm quay càng nhanh. Chuyển động quay này sau đó được truyền qua hệ thống bánh răng đến bộ đếm, giúp ghi nhận và hiển thị chính xác lượng điện năng đã tiêu thụ.

Cấu tạo và nguyên lý hoạt động của công tơ điện tử

• Bộ cảm biến dòng điện và điện áp: Đo dòng điện (I) và điện áp (U), sau đó chuyển đổi tín hiệu analog thành tín hiệu số.

• Mạch xử lý và vi điều khiển (MCU): Tiếp nhận dữ liệu từ cảm biến, tính toán công suất và điện năng tiêu thụ theo thời gian thực.

• Màn hình LCD: Hiển thị các thông số như điện năng (kWh), công suất (kW), điện áp (V), dòng điện (A) và các chỉ số theo từng khung giờ (nếu có).

• Bộ nhớ lưu trữ: Lưu dữ liệu tiêu thụ điện và bảo toàn thông tin ngay cả khi mất điện.

• Module truyền thông: Hỗ trợ đọc chỉ số từ xa thông qua các công nghệ như RF, PLC, GPRS hoặc Bluetooth.

• Vỏ bảo vệ và đèn LED: Vỏ nhựa cách điện giúp bảo vệ linh kiện; đèn LED nhấp nháy theo lượng điện năng tiêu thụ để hỗ trợ theo dõi hoạt động.

Nguyên lý hoạt động: Công tơ điện tử hoạt động bằng cách liên tục đo dòng điện và điện áp thông qua các cảm biến chuyên dụng. Tín hiệu thu được sẽ được số hóa và gửi đến vi xử lý để tính toán công suất, từ đó xác định lượng điện năng tiêu thụ (kWh).

Kết quả được hiển thị trên màn hình LCD, đồng thời dữ liệu được lưu trữ và truyền về hệ thống quản lý điện lực thông qua module truyền thông, giúp theo dõi và ghi chỉ số điện từ xa một cách chính xác.

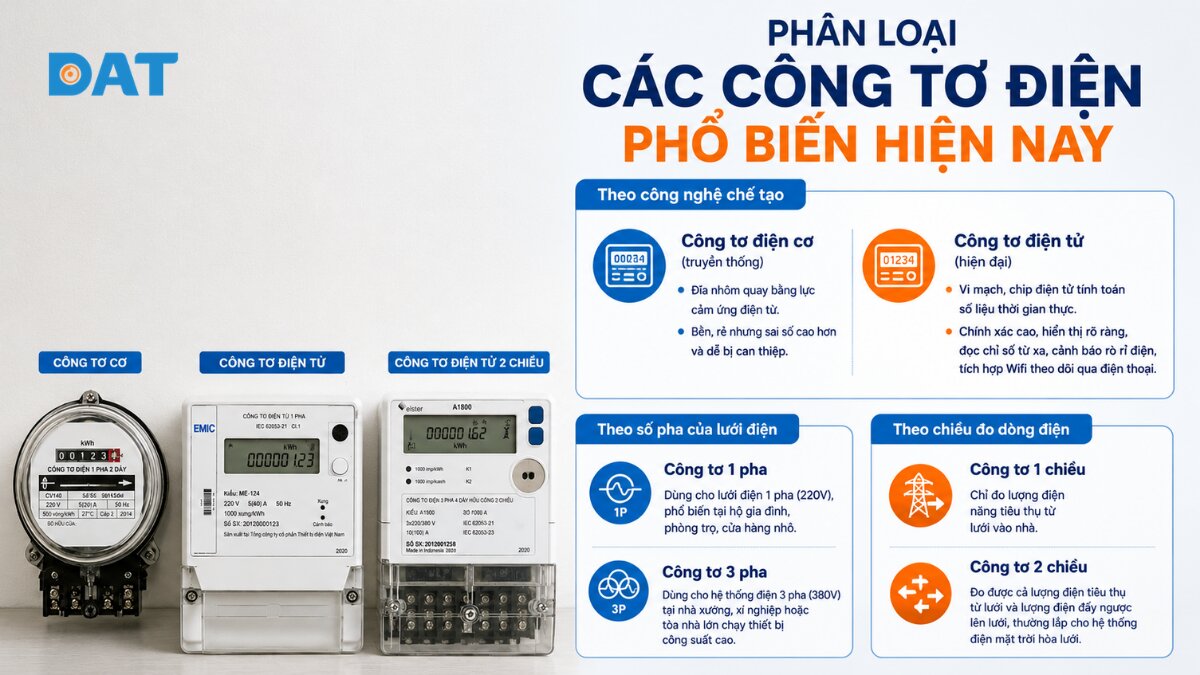

Phân loại các công tơ điện phổ biến hiện nay

Theo công nghệ chế tạo

• Công tơ điện cơ (truyền thống): Sử dụng đĩa nhôm quay bằng lực cảm ứng điện từ. Đĩa nhôm quay càng nhanh nghĩa là lượng điện tiêu thụ càng nhiều. Loại này có ưu điểm là bền, rẻ nhưng có sai số cao hơn và dễ bị can thiệp làm lệch chỉ số.

• Công tơ điện tử (hiện đại): Sử dụng các vi mạch và chip điện tử để tính toán số liệu thời gian thực. Nó có độ chính xác cực cao, hiển thị số rõ ràng và tích hợp nhiều công nghệ thông minh như đọc chỉ số từ xa, cảnh báo rò rỉ điện hoặc tích hợp Wifi để theo dõi qua điện thoại.

Theo số pha của lưới điện

• Công tơ 1 pha: Sử dụng cho lưới điện 1 pha (220V), phổ biến tại các hộ gia đình, phòng trọ, cửa hàng nhỏ.

• Công tơ 3 pha: Sử dụng cho hệ thống điện 3 pha (380V) tại các nhà xưởng, xí nghiệp hoặc tòa nhà lớn chạy các thiết bị công suất cao.

Theo chiều đo dòng điện

• Công tơ 1 chiều: Chỉ đo lượng điện năng tiêu thụ từ lưới vào nhà.

• Công tơ 2 chiều: Đo được cả lượng điện tiêu thụ từ lưới và lượng điện đẩy ngược lên lưới, thường lắp đặt cho các hộ gia đình sử dụng hệ thống điện năng lượng mặt trời hòa lưới.

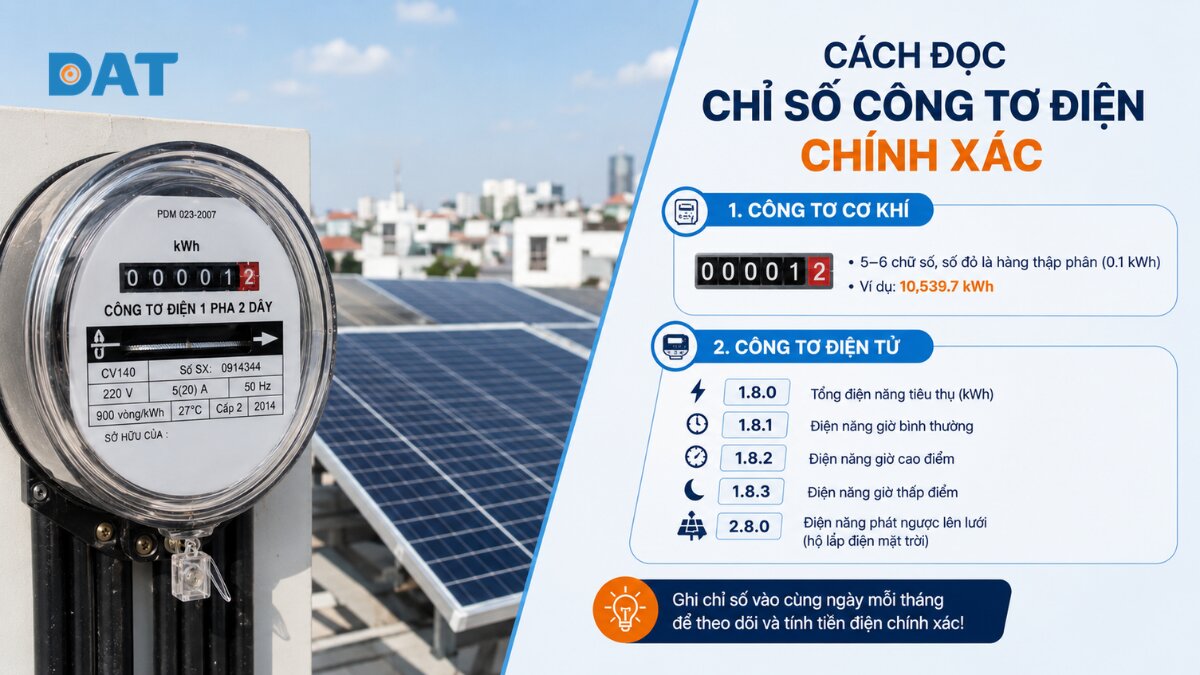

Cách đọc chỉ số công tơ điện chính xác

Cách đọc chỉ số công tơ cơ khí

Công tơ cơ khí thường hiển thị một dãy số gồm 5 hoặc 6 chữ số. Điểm quan trọng nhất bạn cần lưu ý là chữ số màu đỏ nằm ở vị trí cuối cùng bên phải. Chữ số này biểu thị hàng thập phân với giá trị 0.1 kWh.

Ví dụ: Nếu màn hình hiển thị dãy số 105397 và số 7 nằm trong ô màu đỏ, bạn sẽ đọc là 10,539.7 kWh. Hàng đơn vị sẽ nhảy lên 1 số sau khi ô màu đỏ chạy hết 10 đơn vị. Các chữ số màu đen biểu thị lượng điện năng tiêu thụ thực tế mà bạn phải chi trả cho EVN. Khi dãy số đạt đến 99,999, thiết bị sẽ tự động reset về số 0.

Cách đọc chỉ số trên công tơ điện tử

Để đọc chỉ số trên công tơ điện tử, bạn cần nhìn vào mã số hiển thị góc trái màn hình LCD để xác định thông số, sau đó đọc dãy số lớn bên phải biểu thị sản lượng điện tiêu thụ. Màn hình của công tơ điện tử sẽ tự động cuộn qua các thông số sau mỗi vài giây.
Khi màn hình chuyển số, hãy nhìn vào mã số nhỏ ở góc trái để biết màn hình đang hiển thị loại điện năng nào:

• Mã 1.8.0: Tổng điện năng tiêu thụ (kWh). Đây là chỉ số quan trọng nhất dùng để tính tiền điện đối với hộ gia đình thông thường.

• Mã 1.8.1: Điện năng tiêu thụ trong khung giờ bình thường.

• Mã 1.8.2: Điện năng tiêu thụ trong khung giờ cao điểm.

• Mã 1.8.3: Điện năng tiêu thụ trong khung giờ thấp điểm.

• Mã 2.8.0: Tổng điện năng phát ngược lên lưới (chỉ xuất hiện ở hộ gia đình lắp điện mặt trời mái nhà dùng điện kế hai chiều).

Câu hỏi thường gặp về công tơ điện

Lắp điện mặt trời không thay công tơ 2 chiều có được không?

Lắp điện mặt trời có thể không cần thay công tơ 2 chiều nếu bạn chọn hệ thống độc lập (off-grid) hoặc hệ thống hòa lưới bám tải (zero export).

Tuy nhiên, nếu bạn sử dụng hệ thống hòa lưới thông thường và để điện dư thừa đẩy ngược lên lưới điện quốc gia, bạn bắt buộc phải thay công tơ 2 chiều.

Tại sao công tơ điện tử thường chạy nhanh hơn công tơ cơ?

Công tơ điện tử thường chạy nhanh hơn công tơ cơ không phải vì bị lỗi hay sai số, mà thực chất là do thiết bị này đo lường chính xác hơn rất nhiều so với công nghệ cũ.

Chi phí lắp đặt công tơ điện tử 2 chiều hiện nay là bao nhiêu?

Chi phí lắp đặt công tơ điện tử 2 chiều (đo đếm điện năng tiêu thụ và lượng điện dư phát lên lưới) của Điện lực (EVN) là hoàn toàn miễn phí. Khách hàng chỉ cần thanh toán chi phí vật tư và nhân công cho phần dây dẫn kéo từ sau công tơ vào nhà.

Làm thế nào để biết công tơ điện đang chạy sai lệch?

Để nhận biết công tơ điện chạy sai lệch, hãy ngắt toàn bộ thiết bị và cầu dao tổng. Nếu đĩa quay (công tơ cơ) hoặc đèn báo nháy (công tơ điện tử) vẫn tiếp tục chạy, công tơ có thể bị lỗi hoặc hệ thống đang bị rò điện.
