Tấm wafer là gì? Ứng dụng wafer trong tấm pin mặt trời

Tấm wafer (còn gọi là tấm bán dẫn) là một lát vật liệu bán dẫn siêu mỏng (thường là silicon), có hình tròn. Đây là vật liệu nền tảng được dùng trong ngành công nghiệp điện tử để chế tạo các vi mạch tích hợp (IC), chip, cảm biến và các tế bào quang điện (solar cell) để cấu thành tấm pin.

Bài viết này được biên soạn bởi đội ngũ chuyên gia tại DAT Group, dựa trên các báo cáo công nghệ mới nhất từ ITRPV và kinh nghiệm thực tế trong việc phân phối giải pháp năng lượng trên toàn quốc. Chúng tôi sẽ giúp bạn hiểu rõ từ cấu tạo, quy trình sản xuất đến cách lựa chọn công nghệ wafer tối ưu nhất cho mái nhà của mình.

Tấm wafer là gì?

Tấm wafer (phiến bán dẫn) là một lát cắt mỏng từ vật liệu bán dẫn (chủ yếu là silicon tinh khiết). Đây là nền tảng cốt lõi để chế tạo vi mạch (IC), chip điện tử và tế bào quang điện (pin năng lượng mặt trời).

Tấm wafer silicon là vật liệu nền tảng quyết định khả năng giải phóng electron khi nhận bức xạ ánh sáng. Tuy nhiên, chất lượng wafer đơn tinh thể (Mono) chỉ phát huy tối đa công suất khi kết hợp với công nghệ kính quang học truyền dẫn cao và khung nhôm định hình chắc chắn. Việc tìm hiểu bài tổng hợp tấm pin năng lượng mặt trời loại nào tốt sẽ giúp bạn chọn được thương hiệu pin hoàn thiện có chất lượng linh kiện đồng bộ.

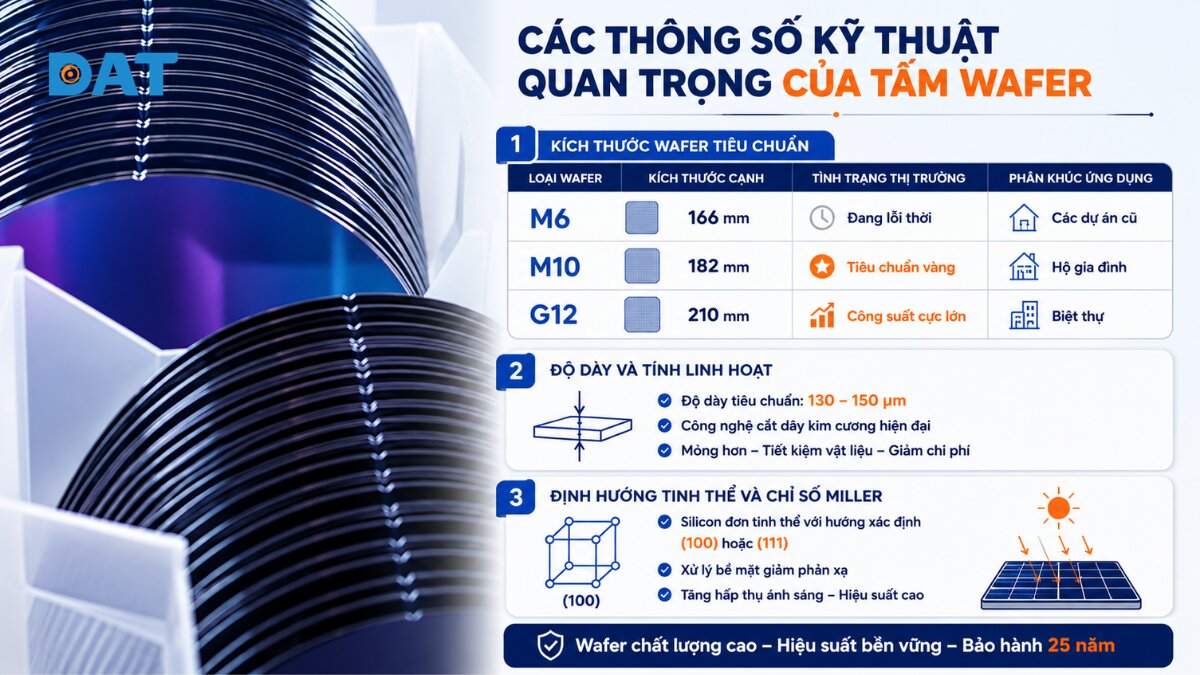

Các thông số kỹ thuật quan trọng của tấm wafer

Kích thước wafer tiêu chuẩn M6, M10 và G12

Dưới đây là bảng so sánh các kích thước wafer phổ biến:

Độ dày và tính linh hoạt của vật liệu silicon

Độ dày của tấm wafer silicon bao nhiêu là tốt phụ thuộc vào quy trình sản xuất tấm wafer điện mặt trời. Nhờ công nghệ cắt wafer kim cương (diamond wire saw), wafer ngày càng mỏng hơn. Độ dày tiêu chuẩn đã giảm từ 170 μm xuống còn khoảng 130.150 μm.

Việc làm mỏng wafer giúp tiết kiệm vật liệu quang điện và giảm giá thành sản phẩm. Tuy nhiên, wafer quá mỏng sẽ làm tăng rủi ro nứt vỡ trong quá trình sản xuất. DAT Group ưu tiên phân phối các dòng pin có độ dày ổn định để đảm bảo bảo hành hiệu suất 25 năm cho người dùng.

Định hướng tinh thể và chỉ số Miller

Silicon đơn tinh thể (monocrystalline) có cấu trúc nguyên tử sắp xếp theo các hướng xác định. Các hướng này được ký hiệu bằng chỉ số Miller như (100) hoặc (111). Định hướng tinh thể ảnh hưởng trực tiếp đến hiệu ứng quang điện trên bề mặt cell pin. Đối với các hệ thống có lắp thêm pin lưu trữ năng lượng mặt trời, hiệu suất của cell pin cao sẽ giúp rút ngắn thời gian sạc đầy bộ lưu trữ.

Kỹ thuật viên sẽ xử lý kết cấu bề mặt wafer để tạo ra lớp phủ chống phản xạ tốt nhất. Điều này giúp linh kiện điện mặt trời hấp thụ nhiều photon nhất có thể. Tấm nền solar đạt chuẩn định hướng tinh thể sẽ giúp hệ thống đạt hiệu suất cao nhất trong mọi điều kiện ánh sáng.

Vai trò của tấm wafer đối với hiệu suất và tuổi thọ tấm pin mặt trời

Tại sao tấm wafer lại quan trọng trong pin mặt trời? Câu trả lời nằm ở khả năng chịu nhiệt và độ bền của vật liệu silicon. Tấm pin mặt trời hiệu suất cao sử dụng wafer chất lượng giúp giảm thiểu hệ số nhiệt độ. Khi mái nhà nắng nóng gay gắt, các tấm pin thông thường dễ bị giảm công suất.

Chất lượng wafer ảnh hưởng trực tiếp đến độ suy giảm hiệu suất (degradation) theo thời gian. Silicon tinh khiết giúp các hạt mang điện di chuyển dễ dàng. Điều này đảm bảo tấm thu năng lượng mặt trời duy trì sản lượng điện ổn định.

Độ dày và độ tinh khiết của wafer ảnh hưởng trực tiếp đến khả năng chống nứt ngầm (Micro-crack) và độ bền cơ học của pin. Sau giai đoạn cắt gọt wafer, lát silicon này phải trải qua quá trình khuếch tán Photpho/Bo để tạo thành linh kiện phát điện hoàn chỉnh. Bạn có thể tham khảo bài viết về cấu tạo tế bào quang điện solar cell để biết cách wafer hóa thân thành tế bào sản xuất ra điện năng.

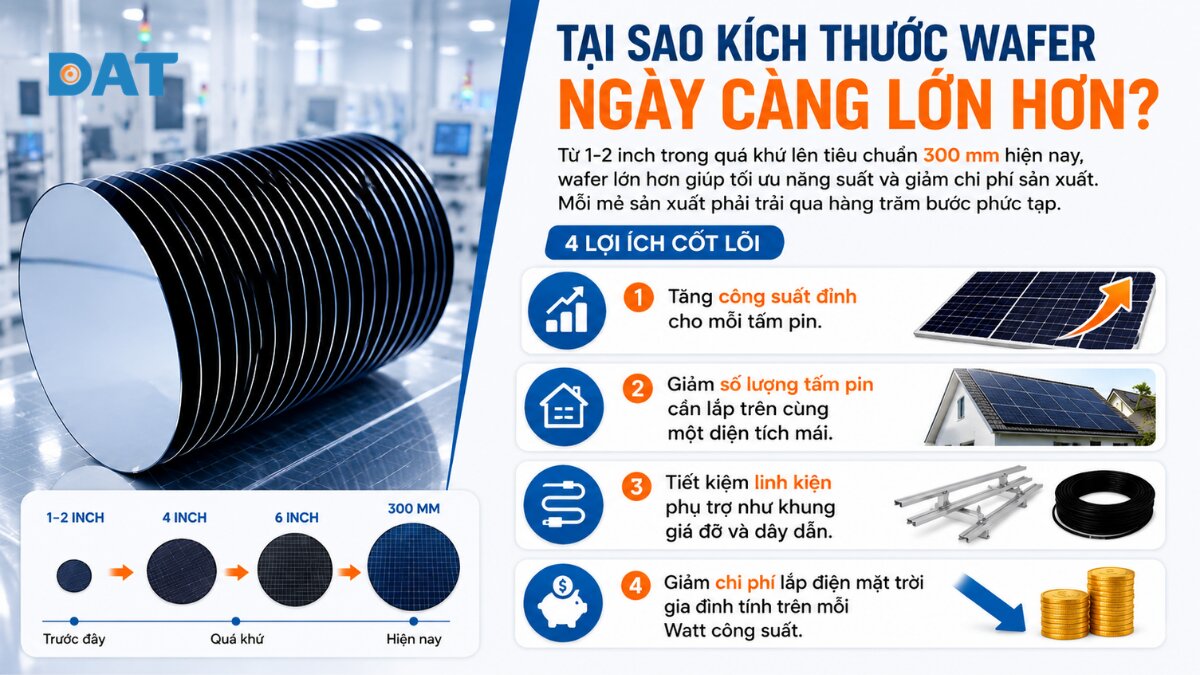

Tại sao kích thước wafer ngày càng lớn hơn?

Kích thước wafer (tấm bán dẫn) ngày càng lớn hơn (từ 1-2 inch trong quá khứ lên tiêu chuẩn 300 mm hiện nay) chủ yếu để tối ưu hóa năng suất và giảm chi phí. Mỗi mẻ sản xuất phải trải qua hàng trăm bước phức tạp, do đó tấm wafer lớn hơn sẽ mang lại 4 lợi ích cốt lõi sau:

• Tăng công suất đỉnh cho mỗi tấm pin mặt trời.

• Giảm số lượng tấm pin cần lắp trên cùng một diện tích mái.

• Tiết kiệm linh kiện điện mặt trời phụ trợ như khung giá đỡ và dây dẫn.

• Giảm chi phí lắp điện mặt trời gia đình tính trên mỗi Watt công suất.

Tại DAT Group, chúng tôi khuyến nghị nên cập nhật báo giá lắp điện mặt trời 2026 với các dòng pin công nghệ wafer mới nhất, điều này sẽ giúp hộ gia đình sở hữu giải pháp năng lượng sạch cho gia đình với mức giá cạnh tranh nhất.

Câu hỏi thường gặp về tấm wafer

Tấm wafer có dễ bị nứt vỡ khi lắp đặt trên mái nhà không?

Wafer silicon rất mỏng và giòn. Tuy nhiên, trong tấm pin thành phẩm, wafer đã được ép chặt giữa lớp kính cường lực và tấm nền solar. Quy trình lắp đặt điện mặt trời chuyên nghiệp từ mạng lưới installer toàn quốc của DAT Universal đảm bảo an toàn tuyệt đối. Quý khách chỉ cần lưu ý không dẫm đạp trực tiếp lên bề mặt pin để bảo vệ các tế bào điện bên trong.

Tại sao wafer trong pin mặt trời lại có hình vuông bo góc?

Wafer đơn tinh thể (monocrystalline) được cắt từ thỏi silicon (ingot) hình trụ tròn. Việc giữ lại các góc bo tròn giúp nhà sản xuất tận dụng tối đa khối silicon quý giá. Hình dạng này cũng giúp tối ưu hóa diện tích khi kết nối các cell pin lại với nhau trên tấm nền.

Wafer loại nào giúp hệ thống hoàn vốn nhanh nhất hiện nay?

Dựa trên hướng dẫn chọn pin mặt trời dựa trên công nghệ wafer, loại wafer N-type là sự lựa chọn tối ưu. Wafer n-type khác gì p-type trong điện mặt trời? Loại N-type có hiệu suất cao hơn và mức độ suy giảm điện năng cực thấp. Hệ thống sử dụng công nghệ này giúp tăng sản lượng điện hàng năm, từ đó rút ngắn thời gian hoàn vốn cho chủ đầu tư.

Độ tinh khiết silicon 9N có thực sự quan trọng đối với hộ gia đình?

Độ tinh khiết 9N (99.9999999%) của silicon không quan trọng và không cần thiết đối với các thiết bị gia dụng hàng ngày. Mức siêu tinh khiết này chỉ dành riêng cho sản xuất chip bán dẫn vi mạch. Các thiết bị gia đình chỉ cần silicon cấp thấp hơn, trong khi đồ dùng sinh hoạt thực tế dùng hợp chất silicone.
