Quang trở là gì? Cấu tạo & ứng dụng trong điện mặt trời

Quang trở (hay điện trở quang, tên tiếng Anh là LDR – Light Dependent Resistor) là một linh kiện điện tử thụ động có giá trị điện trở thay đổi theo cường độ ánh sáng chiếu vào. Bản chất của linh kiện này là ánh sáng càng mạnh thì điện trở càng giảm và ngược lại.

Bài viết này DAT Universal sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý và ứng dụng thực tế của quang trở trong ngành điện mặt trời.

Quang trở là gì?

Quang trở hay điện trở quang (LDR – Light Dependent Resistor) là một linh kiện điện tử thụ động có giá trị điện trở thay đổi tùy theo cường độ ánh sáng chiếu vào. Khi ánh sáng mạnh, điện trở giảm; khi trời tối, điện trở tăng lên.

Cấu tạo chi tiết về quang trở

Linh kiện này có thiết kế đơn giản nhưng mang lại hiệu quả cao. Bảng dưới đây liệt kê các thành phần chính:

Thành phần	Đặc điểm chi tiết
Lớp màng bán dẫn	Thường làm từ Cadmium Sulfide (CdS). Lớp này được thiết kế theo hình zigzag.
Đế cách điện	Làm bằng gốm hoặc vật liệu ceramic cao cấp. Nó có vai trò đỡ màng bán dẫn.
Điện cực	Hai chân kim loại dẫn điện được nối với màng bán dẫn. Linh kiện này không phân cực.
Lớp bảo vệ	Một lớp nhựa hoặc thủy tinh trong suốt bao phủ bề mặt để chống ẩm.
Chân ra (Chân kết nối)	Hai sợi dây dẫn kim loại (thường là đồng mạ thiếc) nối từ hai đầu điện cực ra ngoài để hàn vào mạch điện.

Cấu trúc hình zigzag giúp tối đa hóa diện tích tiếp xúc với Photon ánh sáng. Điều này làm tăng độ nhạy sáng của linh kiện trong các thiết bị thực tế.

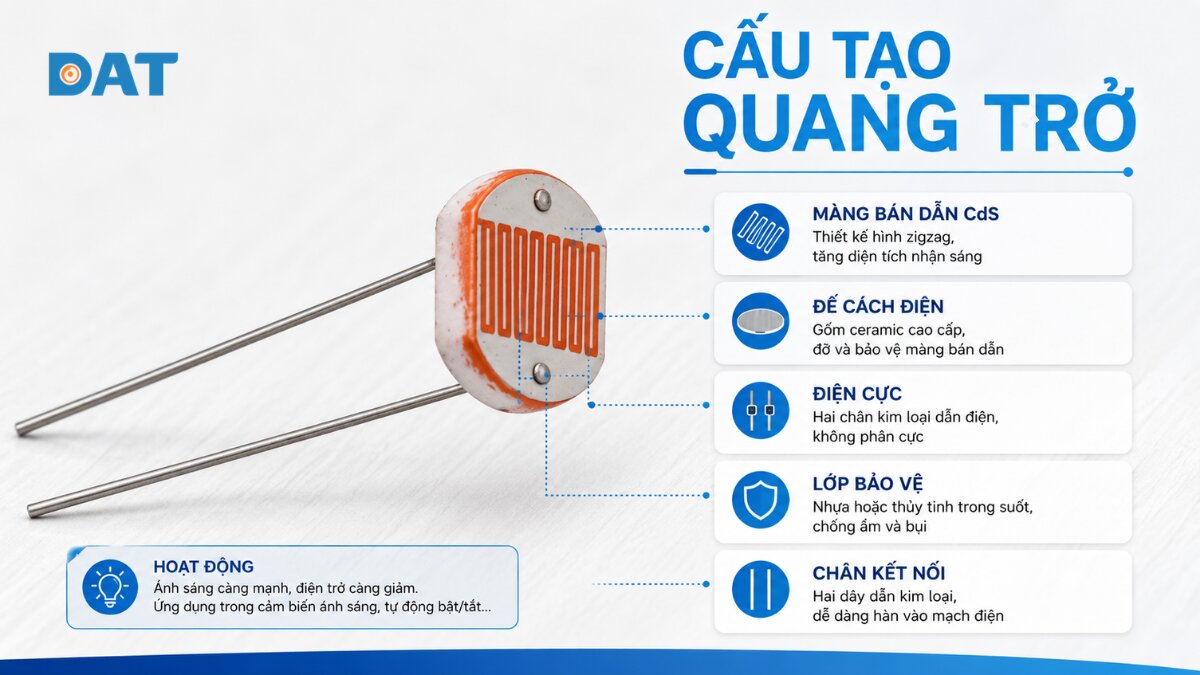

Cấu tạo chi tiết về quang trở.jpg

Nguyên lý "Hiệu ứng quang điện trong" của quang trở

Quang trở hoạt động dựa trên hiện tượng hiệu ứng quang điện trong chất bán dẫn. Quá trình này diễn ra qua 2 trạng thái chính:

Khi ở trong bóng tối (không có ánh sáng): Các electron bị giữ chặt trong liên kết nguyên tử nên số lượng hạt tải điện tự do rất ít. Vì vậy, quang trở có điện trở rất lớn (từ vài MΩ đến hàng chục MΩ), làm hạn chế dòng điện đi qua.
Khi được chiếu sáng (có ánh sáng thích hợp): Các photon ánh sáng truyền năng lượng cho electron liên kết. Khi hấp thụ đủ năng lượng, electron bứt khỏi liên kết và trở thành electron tự do, đồng thời để lại lỗ trống mang điện tích dương. Số lượng hạt tải điện tăng mạnh khiến điện trở của quang trở giảm xuống còn vài trăm Ω, giúp dòng điện đi qua dễ dàng.

3 ứng dụng đột phá của quang trở trong điện mặt trời hộ gia đình

1. Hệ thống Solar Tracker

Hệ thống solar tracker dùng quang trở là giải pháp tối ưu để thu nạp bức xạ tối đa. Cặp cảm biến quang trở được lắp đặt đối xứng qua một tấm chắn sáng.

Cơ chế: Khi mặt trời di chuyển, cường độ sáng trên 2 cảm biến sẽ chênh lệch. Mạch điều khiển nhận tín hiệu này để kích hoạt động cơ.
Kết quả: Hệ thống tự động Tối ưu hóa góc nghiêng tấm pin theo thời gian thực.
Giải pháp này giúp tăng hiệu suất thu năng lượng từ 30 - 40% so với hệ thống giá đỡ cố định.

3 ứng dụng đột phá của quang trở trong điện mặt trời hộ gia đình.jpg

2. Đèn năng lượng mặt trời thông minh

LDR là linh kiện làm đèn sân vườn năng lượng mặt trời phổ biến nhất hiện nay. Nó giúp thiết bị tự động hóa hệ thống solar vận hành mà không cần sự can thiệp của con người.

Chu kỳ ngày và đêm: Khi hoàng hôn buông xuống (trời tối), điện trở LDR tăng cao. Mạch điều khiển sẽ tự động bật đèn. Khi bình minh (trời sáng), đèn tự tắt để chuyển sang chế độ sạc.
Cơ chế này đảm bảo năng lượng trong pin lưu trữ được sử dụng hiệu quả nhất. Nó giúp kéo dài tuổi thọ cho hệ thống đèn đường năng lượng mặt trời thông minh.

3. Hệ thống Smart Home tích hợp solar

Trong xu hướng tự động hóa tòa nhà xanh, quang trở kết nối với vi điều khiển để điều khiển các thiết bị ngoại vi.

Bảo vệ nội thất: Hệ thống tự động đóng rèm cửa khi Cảm biến đo bức xạ mặt trời nhận thấy cường độ nắng quá gắt. Việc này giúp bảo vệ đồ gỗ, da trong nhà.
Tối ưu nhiệt độ: Giảm nhiệt lượng hấp thụ qua kính giúp hệ thống điều hòa hoạt động ít hơn. Đây là một Giải pháp tiết kiệm điện mặt trời cho gia đình rất thực tế.

4 thông số kỹ thuật quan trọng của quang trở

Thông số kỹ thuật	Ký hiệu	Mô tả chi tiết
Điện trở tối	Rdark	Được đo trong điều kiện không có ánh sáng (0 Lux). Giá trị thường lớn hơn 1 MΩ, một số loại có thể đạt 20 MΩ.
Điện trở sáng	Rlight	Được đo tại cường độ chiếu sáng tiêu chuẩn (thường là 10 Lux). Giá trị dao động từ 5 đến 200 kΩ.
Thời gian phản hồi	Tr/Tf	Thể hiện độ trễ khi cảm biến chuyển đổi giữa trạng thái sáng và tối. Thời gian phản hồi thường từ 20 đến 50 ms.
Điện áp tối đa	Vmax	Mức điện áp tối đa mà linh kiện có thể chịu được, thường nằm trong khoảng 150 đến 250V.

Lưu ý kỹ thuật: Cảm biến quang trở (LDR) có thời gian đáp ứng chậm hơn đáng kể so với Photodiode. Vì vậy, linh kiện này chỉ phù hợp để làm cảm biến quang dẫn dùng cho chức năng bật/tắt thiết bị và không nên sử dụng trong các mạch truyền tín hiệu tốc độ cao. Ngoài ra, bạn nên kiểm tra tiêu chuẩn RoHS để đảm bảo linh kiện đáp ứng các yêu cầu về an toàn môi trường.

3 bước kiểm tra quang trở bằng đồng hồ vạn năng

Bước 1: Chuẩn bị thiết bị đo

Chuyển đồng hồ vạn năng sang thang đo điện trở (Ohm - Ω). Nếu sử dụng đồng hồ số, hãy chọn thang đo 2 MΩ để đạt kết quả chính xác nhất.

Bước 2: Kiểm tra trong điều kiện có ánh sáng

Đặt hai que đo vào hai chân của linh kiện, sau đó đưa quang trở ra dưới ánh sáng tự nhiên hoặc ánh sáng đèn. Với cảm biến quang trở 5mm dùng cho đèn năng lượng còn hoạt động tốt, điện trở hiển thị thường dưới 2 kΩ.

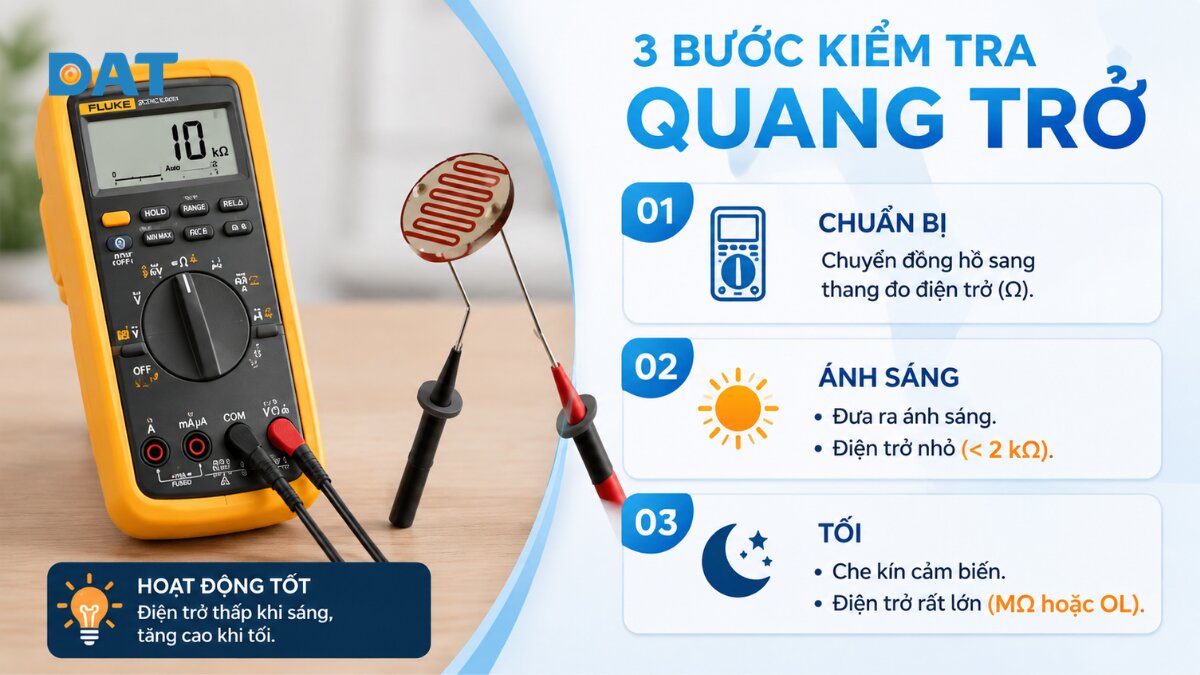

3 bước kiểm tra quang trở bằng đồng hồ vạn năng.jpg

Bước 3: Kiểm tra trong điều kiện tối

Dùng tay hoặc vật màu đen che kín bề mặt cảm biến. Lúc này, điện trở trên đồng hồ phải tăng lên đến hàng Megaohm (MΩ). Nếu đồng hồ hiển thị "OL", nghĩa là điện trở đã vượt quá thang đo và đây là dấu hiệu linh kiện vẫn hoạt động bình thường.

2 dấu hiệu hỏng hóc thường gặp

Nếu xuất hiện một trong hai tình trạng dưới đây, quang trở đã hỏng và cần được thay thế:

Điện trở không thay đổi: Giá trị điện trở giữ nguyên dù thay đổi cường độ ánh sáng chiếu vào. Nguyên nhân thường là lớp Cadmium Sulfide (CdS) bị oxy hóa hoặc lão hóa sau 5–7 năm sử dụng trong môi trường thiết bị ngoài trời.
Ngắn mạch hoặc hở mạch: Đồng hồ luôn hiển thị 0 Ω hoặc luôn báo "OL" ở mọi điều kiện ánh sáng. Tình trạng này thường xảy ra khi linh kiện bị đánh thủng do quá áp hoặc bị đứt chân kim loại.

Nếu hệ thống đèn của bạn gặp sự cố, hãy liên hệ chuyên gia để được tư vấn lắp đặt điện mặt trời hộ gia đình và thay thế linh kiện phù hợp.

Việc sử dụng linh kiện đạt chuẩn giúp giám sát hệ thống điện mặt trời chính xác hơn, đồng thời tăng độ bền khi vận hành trong điều kiện khí hậu nhiệt đới Việt Nam.

So sánh Quang trở và Quang đi-ốt

Tiêu chí	Quang trở (LDR)	Quang đi-ốt (Photodiode)
Tốc độ phản ứng	Chậm, thường từ 20 đến 50 ms.	Rất nhanh, tính bằng nano giây (10-9s).
Độ tuyến tính	Phi tuyến tính, khó đo chính xác mức độ sáng.	Tuyến tính, lý tưởng để đo cường độ sáng chính xác.
Chi phí đầu tư	Quang trở giá rẻ cho hệ thống điện mặt trời.	Chi phí cao hơn do cấu tạo phức tạp.
Ứng dụng thực tế	Bật tắt đèn, hệ thống solar tracker dùng quang trở.	Truyền dữ liệu cáp quang, điều khiển từ xa.

Ưu điểm và hạn chế của quang trở

Ưu điểm

Chi phí sản xuất rất thấp so với các cảm biến ánh sáng bán dẫn khác.
Cấu trúc đơn giản, dễ dàng tích hợp vào các mạch điện cơ bản.
Hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
Dễ bố trí trên các bảng mạch có không gian hạn chế.
Có thể kết nối vào mạch mà không cần phân biệt cực tính.
Phản hồi rõ rệt với sự thay đổi cường độ ánh sáng môi trường.

Hạn chế

Thời gian trễ cao, không phù hợp cho các mạch chuyển mạch tốc độ cao.
Không dùng được cho các ứng dụng đo lường cường độ sáng chính xác.
Giá trị điện trở phụ thuộc vào lịch sử chiếu sáng trước đó.
Tính chất bị thay đổi đáng kể khi nhiệt độ môi trường biến động.
Hiệu suất giảm dần theo thời gian sử dụng liên tục.

Câu hỏi thường gặp về quang trở

Quang trở có tuổi thọ bao lâu?

Quang trở (LDR) có tuổi thọ trung bình từ 5 đến 10 năm, thậm chí trên 10 năm nếu hoạt động trong điều kiện tiêu chuẩn và đúng thông số định mức.

Tại sao đèn năng lượng mặt trời nhấp nháy liên tục?

Đèn năng lượng mặt trời nhấp nháy liên tục thường do các nguyên nhân chính sau: tấm pin sạc đang báo hiệu đang nạp điện, lỗi mạch điều khiển hoặc hỏng linh kiện do ngấm nước, dây dẫn bị lỏng hoặc đứt ngầm, pin lưu trữ (battery) đã bị chai yếu, hoặc đèn bị nhiễu cảm biến ánh sáng với nguồn sáng bên ngoài.

Quang trở có hoạt động trong môi trường nhiệt độ cao không?

Quang trở (LDR) hoạt động kém hiệu quả và không ổn định trong môi trường nhiệt độ cao. Nhiệt độ cao làm thay đổi giá trị điện trở ngoài ý muốn, gây nhiễu tín hiệu ánh sáng và có thể làm hỏng cấu trúc vật liệu bán dẫn bên trong linh kiện.
