Đầu nối MC4 điện mặt trời là gì? Vai trò, cấu tạo và lưu ý

MC4 (viết tắt của Multi-Contact 4mm) là đầu nối điện tiêu chuẩn công nghiệp được sử dụng phổ biến nhất để kết nối các tấm pin năng lượng mặt trời.

Bài viết này được đội ngũ chuyên gia tại DAT Group biên soạn nhằm cung cấp cái nhìn toàn diện từ cấu tạo, thông số kỹ thuật đến các lưu ý quan trọng khi lắp đặt. Qua đó, bạn sẽ có thêm kiến thức để giám sát và đảm bảo hệ thống điện của gia đình luôn bền bỉ qua hàng thập kỷ.

MC4 là gì?

Đầu nối MC4 là viết tắt của cụm từ Multi-Contact 4mm. Đây là loại đầu nối điện chuyên dụng dành riêng cho các tấm pin năng lượng mặt trời. Chữ số 4 đại diện cho đường kính của chốt tiếp xúc kim loại bên trong là 4 mm. Linh kiện này được hãng Staubli nghiên cứu và phát triển đầu tiên.

Đầu nối MC4 là linh kiện truyền dẫn điện áp DC trực tiếp từ chuỗi tấm pin mặt trời về tủ điện bảo vệ và biến tần. Dù sử dụng jack MC4 xịn đến đâu, nếu chất lượng màng tế bào bên trong tấm pin kém hoặc bị lọt khí gây ố vàng, toàn hệ thống vẫn bị tổn thất điện năng nghiêm trọng. Bạn nên đọc ngay bài đánh giá tấm pin năng lượng mặt trời loại nào tốt để trang bị giàn pin Tier 1 đạt chuẩn chất lượng quốc tế.

Vai trò quan trọng của đầu nối MC4 trong hệ thống điện mặt trời

MC4 giúp kết nối các tấm pin năng lượng mặt trời thành từng chuỗi tấm pin (string) một cách đồng bộ. Việc này giúp tăng điện áp hoặc dòng điện của hệ thống theo đúng thiết kế kỹ thuật.

Linh kiện này dẫn dòng điện một chiều DC từ mái nhà xuống inverter trong hệ thống điện mặt trời hòa lưới bám tải.

Một kết nối vật lý chắc chắn giúp giảm điện trở tiếp xúc và hạn chế suy hao năng lượng trên dây dẫn.Đầu nối được thiết kế để chịu đựng điều kiện thời tiết khắc nghiệt ngoài trời. Nó ngăn chặn nước mưa và độ ẩm xâm nhập vào lõi điện, giúp an toàn điện cho người sử dụng và phòng tránh hiện tượng hồ quang điện.

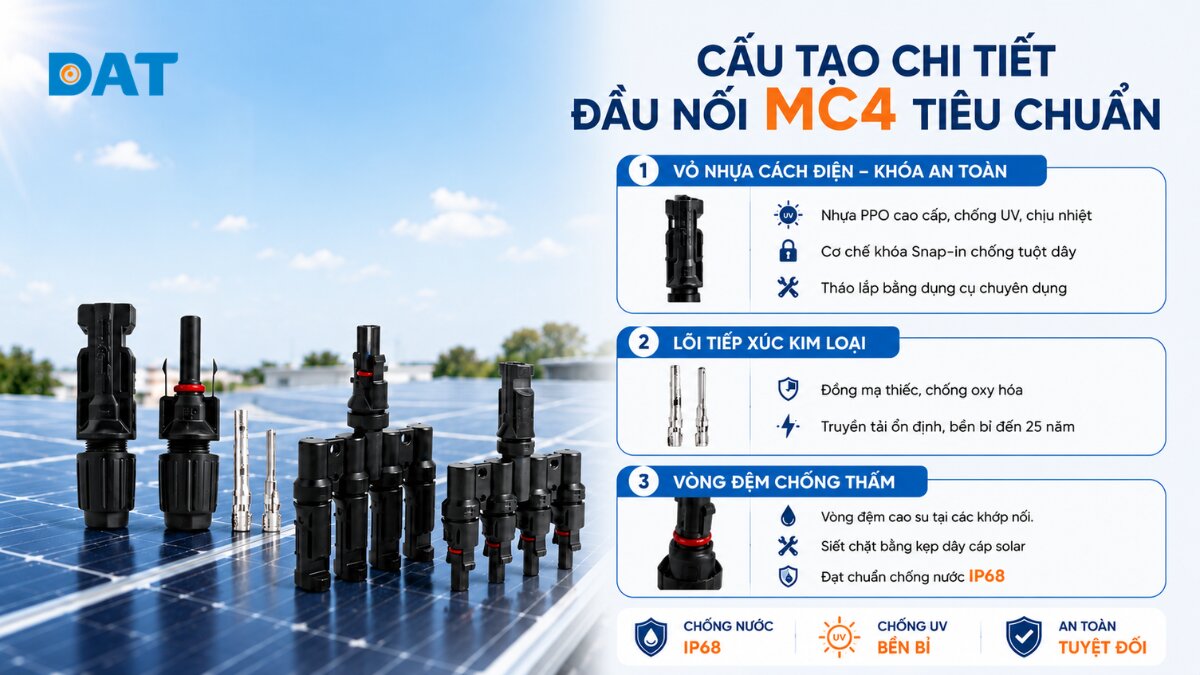

Cấu tạo chi tiết của một bộ đầu nối MC4 tiêu chuẩn

Vỏ nhựa cách điện và cơ chế khóa an toàn

Lớp vỏ bên ngoài của MC4 được làm từ nhựa PPO cao cấp. Loại nhựa chuyên dụng này có khả năng chống tia UV và chịu nhiệt rất tốt. Nó giúp linh kiện duy trì độ bền cơ khí dưới ánh nắng gay gắt hằng ngày.

Điểm đặc biệt nhất là cơ chế khóa Snap-in. Khi bạn đẩy hai đầu kết nối vào nhau, lẫy khóa sẽ tự động khớp lại. Cơ chế này giúp ngăn chặn việc tuột dây vô tình do sức gió hoặc tác động vật lý. Bạn chỉ có thể tháo đầu nối này bằng dụng cụ bấm đầu nối MC4 chuyên dụng.

Lõi tiếp xúc kim loại và vòng đệm chống thấm

Bên trong vỏ nhựa là lõi tiếp xúc làm bằng đồng mạ thiếc. Lớp mạ thiếc có tác dụng chống oxy hóa đầu nối, đảm bảo truyền tải điện năng ổn định trong suốt chu kỳ vận hành 25 năm.

Để bảo vệ đầu đầu nối khỏi độ ẩm, nhà sản xuất trang bị thêm vòng đệm cao su tại các khớp nối.

Khi được siết chặt bằng kẹp dây cáp solar, bộ phận này giúp đầu nối đạt tiêu chuẩn chống nước IP68. Điều này cho phép hệ thống vận hành an toàn ngay cả khi gặp mưa lớn hoặc môi trường độ ẩm cao.

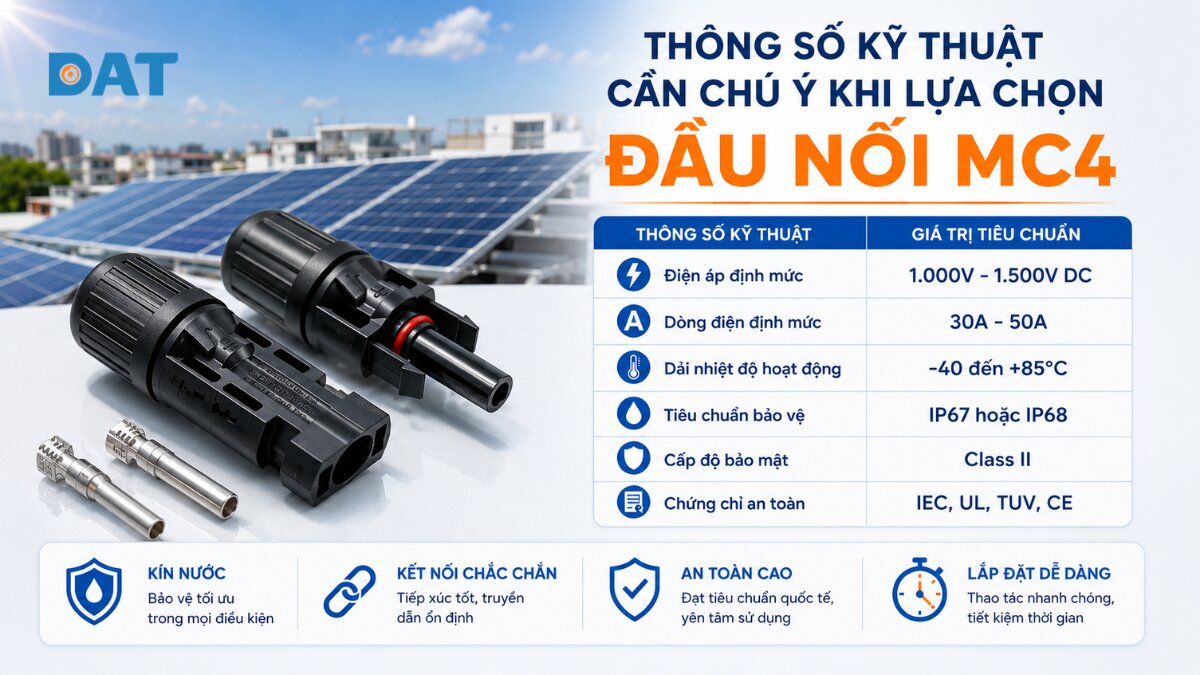

Thông số kỹ thuật cần chú ý khi lựa chọn đầu nối MC4

Các sản phẩm đạt chuẩn IEC đảm bảo hệ thống điện mặt trời an toàn, giúp ngăn ngừa hỏa hoạn mái nhà hiệu quả.

Việc hiểu rõ thông số điện áp định mức 1000V/1500V và chuẩn chống nước IP68 của jack MC4 giúp bạn tránh được sự cố chập cháy rò điện DC. Chiều dài dây dẫn tích hợp sẵn kèm theo Jack MC4 phía sau tấm pin luôn được nhà sản xuất đúc sẵn cố định theo kích thước của khổ pin đó. Việc tra cứu kích thước tấm pin mặt trời sẽ giúp bạn chủ động tính toán độ dài dây cáp DC nối dài giữa các dãy pin trên mái.

Tại sao phải sử dụng đầu nối MC4 đồng bộ và đạt chuẩn?

DAT Group khuyến nghị bạn nên ưu tiên tính đồng bộ vì 2 lý do sau:

• Đầu nối chuẩn tương thích hoàn hảo với cáp điện DC Solar 4mm2 và 6mm2. Khi kích thước lõi đồng và vỏ nhựa khớp khít (bên cạnh đó, việc nắm rõ kích thước tấm pin mặt trời sẽ giúp bạn tính toán chiều dài dây DC và số lượng đầu nối MC4 cần chuẩn bị), điện trở tiếp xúc sẽ ở mức thấp nhất, giúp tối ưu hóa sản lượng điện.

• MC4 chính hãng có tuổi thọ thiết kế trên 25 năm. Nó chịu được sự giãn nở nhiệt liên tục mà không bị giòn gãy như các loại đầu nối kém chất lượng.

Các đầu nối đạt chuẩn giúp loại bỏ rủi ro hồ quang điện. Đây là tác nhân chính gây ra các vụ cháy nổ hệ thống áp mái. Việc dùng đúng cáp DC và MC4 chuyên dụng là cách bảo vệ tài sản gia đình bạn tốt nhất.

Nếu bạn đang tìm kiếm giải pháp kết nối đồng bộ, hãy ưu tiên những thương hiệu đã được khẳng định chất lượng như Staubli. Kết nối vật lý chắc chắn từ những linh kiện nhỏ nhất sẽ quyết định hiệu quả của toàn bộ hệ thống quang điện.

Câu hỏi thường gặp về đầu nối MC4

Có thể tháo đầu MC4 bằng tay không?

Không. Thiết kế khóa gài an toàn (Snap-in) giúp đầu nối tự khóa chặt khi ghép lại. Bạn bắt buộc phải dùng dụng cụ bấm đầu nối MC4 chuyên dụng để ép các lẫy khóa khi muốn tháo rời. Quy định này nhằm đảm bảo an toàn điện cho người sử dụng và ngăn chặn sự can thiệp trái phép.

Đầu nối MC4 có thể ngâm hoàn toàn trong nước không?

Có, nhưng chỉ trong điều kiện giới hạn. Hầu hết các loại phụ kiện solar chính hãng đều đạt tiêu chuẩn chống nước IP68 của MC4. Tiêu chuẩn này cho phép linh kiện chịu được việc ngâm nước ở độ sâu trên 1 mét trong 30 phút.

Tuy nhiên, DAT Group khuyến cáo bạn nên bảo vệ đầu đầu nối khỏi độ ẩm bằng cách cố định dây dẫn trên cao. Bạn nên sử dụng kẹp dây cáp solar để tránh các đầu nối nằm ở vùng trũng dễ đọng nước mưa lâu ngày trên mái nhà.

Bao lâu thì nên kiểm tra hệ thống đầu nối một lần?

Đối với hệ thống đầu nối điện hoặc viễn thông, thời gian lý tưởng để kiểm tra định kỳ là 6 tháng đến 1 năm một lần. Tuy nhiên, nếu hệ thống hoạt động trong môi trường khắc nghiệt (nhiệt độ cao, rung lắc, ẩm ướt), tần suất nên được rút ngắn xuống 3 tháng một lần để tránh các sự cố chập cháy.

Tại sao đầu nối MC4 của tôi bị biến dạng hoặc đổi màu?

Đầu nối MC4 bị biến dạng, chảy nhựa hoặc đổi màu chủ yếu do quá nhiệt tại điểm tiếp xúc do điện trở tăng cao. Dòng điện một chiều (DC) liên tục cường độ cao qua điểm kết nối kém sẽ sinh ra lượng nhiệt rất lớn, làm hỏng vỏ nhựa

Khi phát hiện đầu nối đổi màu, bạn cần thực hiện ngay 2 phương pháp: Ngắt nguồn điện hệ thống và gọi đơn vị thi công đến thay thế linh kiện đạt chuẩn IEC để ngăn ngừa hỏa hoạn mái nhà.
